礦物絕緣柔性防火電纜 RTLY rtly
1、RTLY 產品介紹隨著國民經濟的快速發展和人民生活水平的不斷提高,社會用電量大為增加。各種電氣設備用量的陡增, 電氣火災事故也隨之劇增。據統計，我國每年發生火災約十多萬起，直接財產損失十多億元。其中，由電線電纜短路、超負荷、電器設備故障等電氣原因引發的火災約占總數的30%,電氣火災的發生次數以及所造成的損失均居各類火災之首。在電氣火災中，由電線電纜引發的火災約占一半。因此關于電線電纜的阻燃和防火安全問題人們?cè)絹碓街匾暎瑢?duì)電線電纜的阻燃和防火要求也越來越高。
防火電纜泛指具有阻燃或耐火性能的電纜，行業內一般特指以氧化鎂為絕緣的礦物絕緣電纜或具有類似性能的電纜。
無機絕緣柔性防火電纜是我公司根據市場需求研發的新產品，它是一種結構新穎、工藝技術性能好、防火、防水、耐腐蝕性能強、安裝敷設方便、安全性高的防火電纜，它兼有礦物絕緣電纜耐高溫、防火、低煙無毒、耐老化等優異特性，同時也克服了礦物絕緣電纜彎曲性能差，易吸潮；接頭多、安裝施工不方便等缺點，是傳統的礦物絕緣電纜的更新?lián)Q代產品，它必將給國內的消防領域和防火市場帶來一場新的革命。
2、RTLY 適用范圍
本產品主要適用于額定電壓750V的大型城市的高層建筑、娛樂場所和眾多要求高質量和高度安全的建設項目，用于消防系統中消防電梯、消防泵、火災報警、排煙系統、應急照明以及火災危險區、高溫場合及要求特別安全的設施等方面的供電線路。主要作用是為在發生火災時不切斷電源，又能達到安全保障的目的。
l 特、一級建筑物的電源主干線
建筑高度超過100m的高層民用建筑（特級建筑物）
建筑高度不超過100m的高層民用建筑（一級建筑物）
建筑高度超過100m的高層住宅樓
200床及以上的病房樓，以及單層建筑面積1000m2及以上的門診樓。
單層建筑面積超過3000m2及以上的百貨樓、展覽樓、高級旅館、財貿金融樓、電信樓、高級辦公樓等。
藏書超過100萬冊的圖書管、書庫等。
超過3000個座位的體育館。
主要的科研樓、資料檔案館等。
市級的郵政樓、廣播電視樓、電力調度樓、防火指揮調度樓、車站旅客候車室、民用機場候機樓。
重點文物保護場所。
大型以上的影劇院、會堂、禮堂等。
建筑面積在200m2及以上的公共娛樂場所。
l 一級建筑物的電源主干線
地下鐵道及地下鐵道車站。
地下影劇院、禮堂。
使用面積超過1000m2及的地下商場、醫院、旅館、展覽廳及其它商業或公共活動場所。
重要的實驗室和圖書、資料、檔案庫，
l 重要的木結構公共建筑的電源主干線
l 特、一級建筑物的消防設備線路。
3、RTLY 產品的主要特點
3.1 柔軟性好
因本電纜導體采用絞合線芯結構，這樣很大程度上可增加導體的柔軟性，另外金屬護套在焊接
后進行軋紋加工，也增加了電纜的柔軟性，所以電纜的彎曲使用性能較傳統礦物絕緣防火電纜好。
3.2 連續生產長度長、滿足大長度供貨要求
本電纜的生產長度不受加工工藝、生產設備的限制，完全能滿足供電長度的需要。
3.3 防火性能優異
因電纜的材料都是由無機絕緣物質組成，無任何可阻燃介質，故決定了電纜本身的非燃性。耐火試驗不僅滿足國標GB/T 19216的要求，還可滿足英國BS6387標準中規定的A級、B級和C級的要求。同時，在燃燒中還能耐受水噴淋（W級）與機械沖擊（X、Y、Z級）。
|
試驗項目
|
IEC 60331
|
GB/T 19216
|
BS 6387
|
新型無機絕緣柔性防火電纜
Q/TEOR 26-2011
|
|
燃燒
|
750℃，3h
|
750℃，90min
|
A級：650℃、3h
B級：750℃、3h
C級：950℃、3h
|
950℃，3h
|
|
噴淋
|
無
|
無
|
W級:650℃、15min
|
650℃，15min（重型結構）
|
|
機械撞擊
|
無
|
無
|
X級：650℃、15min
Y級：750℃、15min
Z級：950℃、15min
|
950℃，15min（重型結構）
|
3.4 電氣絕緣性能穩定、載流量大
電纜電氣絕緣性能高且長期穩定，電纜正常工作時導體溫度可達到150℃，在相同導體截面的前提下，其載流量遠遠超過常規電纜。
3.5 防潮、防腐性能高
金屬護套具有良好的防水隔潮、防止化學腐蝕作用，即使電纜較長時間不通電運行，也不會因
材料吸潮而降低絕緣性能；在化學腐蝕嚴重的場合，可優先選用不銹鋼套，防腐效果更好。
3.6 耐高溫、耐老化性能好、使用壽命長
無機絕緣材料耐高溫且不易老化，使用壽命比有機絕緣電纜高許多倍。比照相同截面的電纜，
無機絕緣柔性防火電纜的過載能力極強。
3.7 低煙、無鹵，綠色環保
無機絕緣柔性防火電纜主要由無機絕緣材料制成，在火焰燃燒的狀態下不會放出大量煙霧和有害氣體，是一種綠色環保產品。采用聚烯烴護套，根據IEC 1034進行煙氣發散試驗，測試透光率達80%以上（標準為60%）；無酸性氣體釋放。
3.8 屏蔽性能優越
電纜銅護套是最佳的屏蔽保護層，既可防止電纜本身對其它線纜的干擾，又可阻止外界電磁場
對自身的干擾。
3.9 抗機械外力能力強
本電纜能承受較強的機械外力拉拔和沖擊。
3.10 安全性高
防火電纜除了在火焰中正常供電、起動滅火設備、減少火災損失外，同時對人身安全也特別可靠，其金屬護套是良導體，是最好的接地線，且連續到電纜全長，大大提高了接地保護裝置的靈敏度與可靠性。
3.11 經濟性能好
無機絕緣柔性防火電纜的運輸及安裝與普通電纜相近，比較簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。
4、執行標準
本產品按Q/TEOR 26-2011《額定電壓750V及以下無機絕緣柔性防火電纜》標準生產。

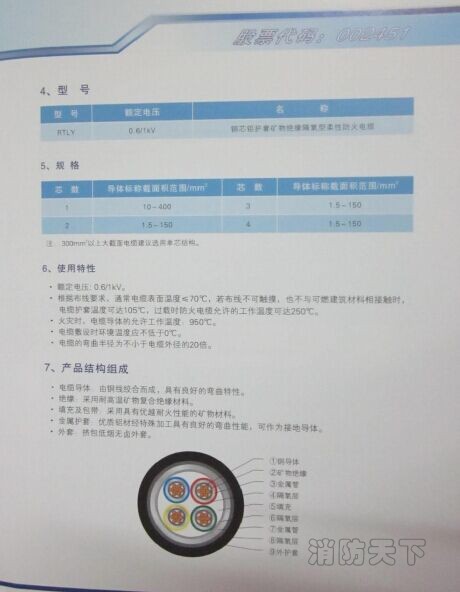

5、型號
注：如電纜有其它燃燒性能要求時，按GB/T 19666-2005規定在表中型號前加上相應的符號，中間用“-”連接。
例如：A類阻燃低煙無鹵重型銅芯無機絕緣銅護套聚烯烴外套柔性防火電纜，表示為：WDZA-RTLY
6、規格
|
芯數
|
導體標稱截面積范圍/mm2
|
芯數
|
導體標稱截面積范圍/mm2
|
|
1
|
10～400
|
3
|
1.0～400
|
|
2
|
1.0～400
|
4
|
1.0～400
|
7、使用特性
7.1 額定電壓:0.6/1KV。
7.2 根據布線要求，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可達105℃，過載時防火電纜允許的工作溫度可達250℃。
7.3 火災時，電纜導體的允許工作溫度：950℃。
7.4 電纜敷設時環境溫度應不低于0℃。
7.5 電纜的彎曲半徑為不小于電纜外徑的20倍。
7.6 不銹鋼護套適用于具有防腐要求的場合。
8、RTLY 產品結構組成
l 電纜導體：由銅線絞合而成，具有良好的彎曲特性。
l 絕緣：采用耐高溫?zé)o機復合絕緣材料
l 填充及包帶：采用具有優越耐火性能的無機材料
l 金屬護套：一般用TU級無氧銅或T2級銅材，經特殊加工具有良好的彎曲性能，可作為接地導
體，在化學腐蝕嚴重的場合，可優先選用不銹鋼套。
l 外套：擠包防腐蝕用聚氯乙烯外套或低煙無鹵外套。
