PS30-40D-50D可調式多功能消防水炮使用說明書
|
品牌 |
云湖 |
型號 |
PS30-50 |
|
類型 |
消防炮 |
滅火劑類型 |
多款供選 |
一、用途特點 PS30-50D型消防水炮是滅火系統中一種重要設備。.它可根據火場情況噴出霧狀細小水滴也可噴射直流水柱。流量可按需要在30-50L/S的范圍調節.。操作靈活。方便、簡單、炮身可作水平、俯仰回轉并可實現自鎖等功能，有利于操作人員撤離火場實現無人噴射 ,該消防水炮以水作介質，是遠距離撲滅火災的滅火設備,適用于石油化工企業、儲罐區、飛機庫、倉庫、港口碼頭等場所，更是消防車理想的車載消防炮。該炮和我廠生產的自泄式炮座配套可組成快速開關型自泄式消防水炮, 尤適合在我國北方寒冷地區使用.
二、結構特點
炮由底座、進水管、回轉體、集水管、射流調節環、手把和鎖緊機構等組成,炮身可作水平回轉和仰俯回轉，并可實現定位。該炮使用壓力范圍廣，射程遠并可實施直流至90°開花、水霧射流的無極調節。其重量輕、體積小、功能全、滅火效果好，使該炮的最大特點。
三、技術參數
|
型 號 PS30-50D |
額定工作壓力MP a |
流量L/S |
射程 m |
使用壓力范圍MP a |
|
PS30D |
1.0 |
30 |
≥55 |
0.8-1.2 |
|
PS40D |
1.0 |
40 |
≥60 |
0.8-1.2 |
|
PS50D |
1.0 |
50 |
≥65 |
0.8-1.2 |
|
型號 |
長×寬×高（mm) |
仰俯角 |
水平回轉角 |
重量(kg) |
|
PS30-50D |
710×384×340 |
-30-75° |
360° |
12 |
|
法蘭連接尺寸 |
底座直徑（mm) |
孔中心距（mm) |
N孔徑 （mm) |
S法蘭厚度 |
|
DN80法蘭連接 |
180 |
155 |
6 – 直徑13mm |
16mm |
|
DN100法蘭連接 |
220 |
180 |
8 - 直徑18mm |
16mm |
|
(不含稅)價格 |
RMB |
|
|
|
四、使用與保養
1、炮應在使用壓力范圍內使用。
2、應經常檢查炮的完好性和操作靈活性，發現緊固件松動，應及時修理，使炮一直處于良好的使用狀態。
3、射水操作時，松開鎖緊螺釘，調整好炮的噴射方向和角度，然后提高至所使用的壓力。
4、轉動射流調節環即可實現水的支流變換為開花，或將開花變換為直流。
5、每次使用后，應噴射一段時間的清水，然后將炮內水放凈。
6、炮轉動部位應經常加潤滑劑，以保證轉動靈活。
7、噴射時，炮口前絕對不能站人。
8、炮不能用以撲滅帶電設備，以免觸電。
9、非工作狀態下，炮應置水平狀態，并用防雨布蓋好

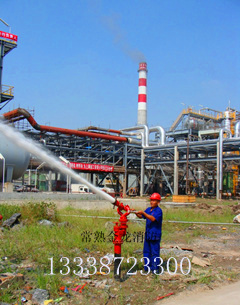

PS30-50D多功能可調式消防水炮圖樣:
|
