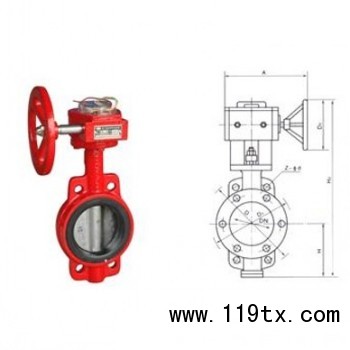

點擊圖片查看原圖
規格參數
產品名稱：消防信號蝶閥
型號規格：ZSFD
公稱直徑：DN50-DN1200mm
公稱壓力：1.6Mpa
閥體材質：鑄鐵
連接方式：對夾
驅動方式：手動
工作原理：
該碟閥屬偏心，垂直板式密封，對夾式結構，采用蝸輪、蝸輪傳動，旋轉手輪時，凸輪隨之轉動。按預定位置將信號裝置上觸頭壓下或放開。相應輸出“通”、 “斷”電信號，顯示碟閥的啟閉狀態，指示板與管道平行為全開，與管道垂直為全關位，手輪按順時方面方向旋轉由開到關，反之，閥門由關到開。
主要性能規范
|
公稱壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
強度試驗（MPa） |
1.5 |
2.4 |
3.75 |
|
密封試驗（MPa） |
1.1 |
1.76 |
2.75 |
|
適用溫度 |
≤80℃ |
||
|
適用介質 |
水 |
||
|
電流、電壓 |
交直流通用 |
||
主要零件材料：
|
閥體 |
蝶板 |
閥桿 |
閥座 |
|
鑄鐵、鑄鋼 |
球墨鑄鐵 不銹鋼 |
中碳鋼 不銹鋼 |
丁睛橡膠 |
連接尺寸：
|
公稱通徑 |
D1 |
L |
H1 |
H2 |
4-φd |
|
50 |
120 |
42 |
80 |
160 |
4-φ23 |
|
65 |
136.2 |
44.7 |
88 |
175 |
4-φ26.5 |
|
80 |
160 |
45.2 |
96 |
180 |
8-φ18 |
|
100 |
185 |
52.1 |
115 |
200 |
4-φ24.5 |
|
125 |
215 |
54.4 |
128 |
213 |
4-φ23 |
|
150 |
238 |
55.8 |
140 |
225 |
4-φ25 |
|
200 |
295 |
60.6 |
175 |
260 |
4-φ25 |
|
250 |
357 |
65.8 |
202 |
290 |
4-φ29 |
|
300 |
407 |
76.9 |
242 |
330 |
4-φ29 |
適用范圍：
信號碟閥系列是消防工程中ZS系列自動噴水滅水系統的控制閥，是一種蝸輪傳動對夾式帶有開啟閉信號，裝置的碟閥，具有顯示滅火裝置水源啟閉狀態功能。該產品具有結構簡單、操作簡便、重量輕、密封性能好、開閉靈、啟閉顯示位置準確、可靠、防潮等特點。
