1、概述
ARCM剩余電流式電氣火災監控裝置安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。
2、適用環境
工作溫度：-10℃~+55℃
儲存溫度：-20℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
污染等級：Ⅲ級，安裝類別：Ⅲ級
3、產品選型一覽表
|
型號 功能特性 |
ARCM100-Z |
ARCM200BL-J1 |
ARCM200BL-J4 |
ARCM200L-J8 |
ARCM300-J1 |
ARCM300-J4 |
ARCM300-J8 |
ARCM200L-I |
ARCM200L-UI |
ARCM200L-Z |
ARCM200L-Z2 |
||
|
安裝方式 |
嵌入式 |
■ |
■ |
■ |
■ |
|
|
|
■ |
■ |
■ |
■ |
|
|
導軌式 |
|
|
|
|
■ |
■ |
■ |
|
|
|
|
||
|
實 時 測 量 |
電流/電壓/頻率/功率因數/功率因數角 |
■ |
|
|
|
|
|
|
電流 |
電流、電壓 |
■ |
■ |
|
|
有功功率/無功功率 |
■ |
|
|
|
|
|
|
|
|
■ |
■ |
||
|
四象限電能計量 |
■(通訊讀取) |
|
|
|
|
|
|
|
|
■ |
■ |
||
|
基波、總諧波電能計量 |
■ |
|
|
|
|
|
|
|
|
|
|
||
|
在 線 監 測 |
剩余電流(1路) |
■ |
■ |
|
|
■ |
|
|
■ |
■ |
■ |
■ |
|
|
剩余電流(4路) |
|
|
■ |
|
|
■ |
|
|
|
|
|
||
|
剩余電流(8路) |
|
|
|
■ |
|
|
■ |
|
|
|
|
||
|
溫度(1路) |
■ |
|
|
|
|
|
|
■ |
■ |
■ |
■ |
||
|
溫度(2路) |
|
|
|
■ |
|
|
■ |
|
|
|
|
||
|
溫度(3路) |
|
■ |
|
|
■ |
|
|
|
|
|
|
||
|
I/O |
開關量輸入(DI) |
■(3路) |
|
|
■(2路) |
|
|
■(2路) |
■(2路) |
■(2路) |
■(2路) |
■(2路) |
|
|
繼電器輸出(DO) |
■(2路) |
■(1路) |
■(4路) |
■(2路) |
■(1路) |
■(4路) |
■(2路) |
■(2路) |
■(2路) |
■(2路) |
■(2路) |
||
|
保 護 功 能 |
剩余電流 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
溫度 |
■ |
■ |
|
■ |
■ |
|
■ |
■ |
■ |
■ |
■ |
||
|
過壓 |
■ |
|
|
|
|
|
|
|
■ |
■ |
■ |
||
|
缺相 |
■ |
|
|
|
|
|
|
|
■ |
■ |
■ |
||
|
過流 |
■ |
|
|
|
|
|
|
■ |
■ |
■ |
■ |
||
|
數據記錄 |
事件記錄 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
內置時鐘 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
||
|
通 訊 |
標配 |
Modbus/RTU |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
選配 |
Modbus/RTU |
|
|
|
|
|
|
|
|
|
|
■ |
|
|
應用場合 |
0.4kV電壓等級TN-C-S、TN-S及局部TT系統 |
||||||||||||
4、產品介紹
4.1 ARCM100-Z監控儀表
4.1.1功能
● 具有剩余電流保護、溫度保護、過壓保護、缺相保護、過流保護等多種保護功能；
● 實時地對回路的三相電壓、三相電流、頻率、功率、四象限電能和基波、總諧波電能等電參量進行測量；
● 提供三路開關量輸入功能，可連接消防聯動信號和煙霧報警信號，高可靠性地實現消防系統通過裝置遠程控制，強制切斷故障點電源；
● 繼電器保護輸出：具有報警輸出和脫扣輸出的功能，同時可將開關狀態反饋到消防系統中；
● 采用先進的現場總線通信技術，上位機管理軟件可以實時監控現場的運行狀況，及時發出報警信息；
● 具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數和相序，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；
● 實時溫度監控功能，對傳感器進行在線檢測，傳感器斷線、短接都會發出告警信號；
● 掉電保護功能，當監控裝置處于報警狀態時遇到斷電情況，下次上電時仍然會保持?jǐn)嚯娗暗膱?bào)警狀態，防止由于斷電、復位等原因?qū)е碌膱?bào)警無效的情況；
● 適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。
4.1.2技術參數
|
輔助電源 |
電壓 |
AC/DC 85～270V |
|
功耗 |
≤5W |
|
|
額定剩余電流動作值 |
30mA～1000mA連續可調 |
|
|
動作延遲時間 |
100mS～60S連續可調 |
|
|
溫度報警值 |
50℃～120℃ |
|
|
輸入電壓 |
額定值：AC 100V、400V |
|
|
輸入電流 |
額定值：AC 5A、1A |
|
|
測量電網頻率 |
45Hz～65Hz |
|
|
測量精度 |
剩余電流測量精度為2級，溫度為±1℃，其他均為0.5級 |
|
|
報警 |
聲光報警和遠程報警 |
|
|
開關量輸入 |
3路AC220V有源接點輸入 |
|
|
繼電器輸出 |
機械觸點，觸點容量AC220V/3A,DC30V/3A |
|
|
電能 |
集電極開路的光耦脈沖，脈沖常數：10000imp/kWh |
|
|
通信 |
RS485接口 Modbus-RTU協議 |
|
|
顯示 |
LCD |
|

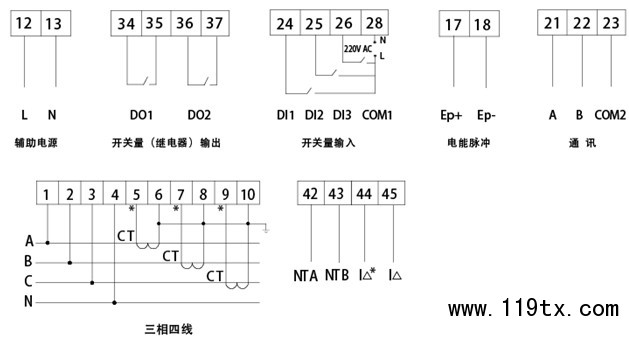

4.1.3接線端子
