1 產品特點
AKH-0.66L型剩余電流互感器專用于剩余電流的采集，可與電氣火災監控裝置、電動機保護裝置以及剩余電流繼電器配套使用。該產品二次可輸出0-5(2)mA或0-1V，有圓孔型和方孔型供用戶根據需要選用。

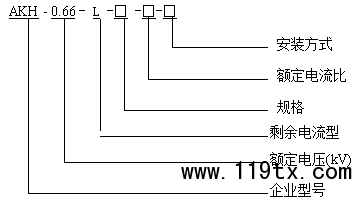

2 型號說明

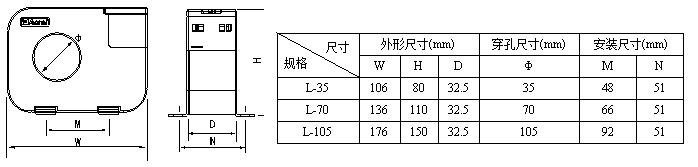

3 規格尺寸

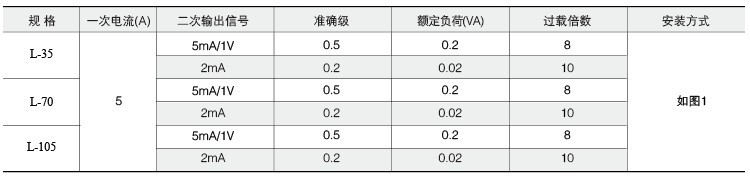

4 規格參數對照表

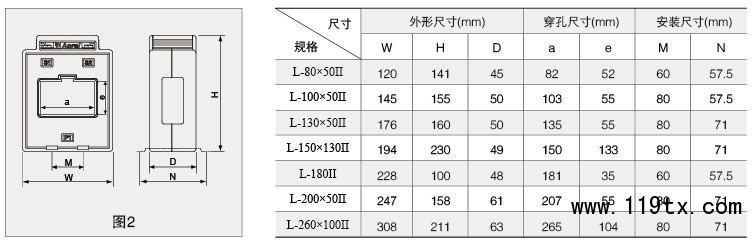

5 規格尺寸
6 規格參數對照表
|
規 格 |
一次電流(A) |
二次輸出 |
準確級 |
額定負荷(Ω) |
過載倍數 |
備注 |
|
L-80×50II |
5 |
5mA |
0.5 |
200 |
8 |
如圖2 |
|
L-130×50II |
||||||
|
L-150×130II |
||||||
|
L-180II |
||||||
|
L-200×50II |
||||||
|
L-260×100II |

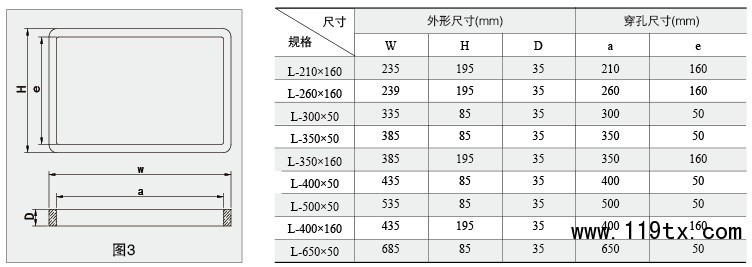

7 規格尺寸
8 規格參數對照表
|
規 格 |
一次電流(A) |
二次輸出 |
準確級 |
額定負荷(Ω) |
過載倍數 |
備注 |
|
L-210×160 |
5 |
2mA |
0.5 |
300 |
10 |
如圖3
|
|
L-260×160 |
||||||
|
L-300×50 |
||||||
|
L-350×50 |
||||||
|
L-350×160 |
||||||
|
L-400×50 |
||||||
|
L-500×50 |
||||||
|
L-400×160 |
||||||
|
L-650×50 |

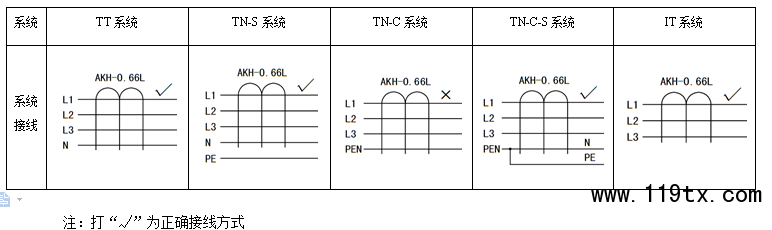

9 接線方式
