AFPM系列消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。
適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 28184-2011 《消防設備電源監控系統》及GB 25506-2010 《消防控制室通用技術要求》的標準。
2 適用環境
●工作溫度：-10℃~+55℃
●儲存溫度：-20℃~+70℃
●相對濕度：≤95%不結露
●海拔高度：≤2500m
●污染等級：Ⅲ級，安裝類別：Ⅲ級
3系統功能
3.1 監控報警
●被監控設備電源回路開關狀態
●被監控設備電源的工作狀態（電壓、電流及報警狀態信息）
●報警響應時間：≤30s
●報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動
●報警光信號：紅色LED指示燈常亮
3.2 故障報警
●監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路
●監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）
●監控器與其分體電源間連接線斷路、短路
●當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
●故障報警響應時間：≤100s
●故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
●故障報警光信號：黃色LED指示燈常亮
●故障期間，非故障回路的正常工作不受影響
3.3 控制輸出
●對個別或全部被監控設備的報警繼電器進行遠程遙控操作
●監控器報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
●監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
3.4 自檢
●連接檢查：通信線路及分體電源線路的斷路、短路
●設備自檢：手動檢查或系統自檢
●自檢耗時：≤60s
3.5 報警記錄
●記錄1000條相關故障報警信息
●報警類型：故障類型、發生時間、故障描述
●報警事件查詢
●報警記錄打印
3.6 操作分級
●日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
●監控操作級：可操作除針對系統本身的信息維護外的其他操作
●系統管理級：可操作系統的任何一個功能模塊
4 AFPM100監控探測器技術指標
4.1 工作電源
●主電源：AC220V 50Hz（允許85%~110%范圍內變化）
●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
●監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源
4.2 工作制和傳輸方式
24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。
4.3 主要參數及組成部件
AFPM100型消防設備電源狀態監控器為壁掛式安裝方式，其主要功能及組成部件如下：
●監控容量：≤128點
●顯示方式：點陣液晶
●輸入輸出模塊：內置遠程智能I/O模塊
●聲光報警模塊：內置喇叭，蜂鳴器，LED指示燈
●備用電源：DC24V，24Ah
4.4 監控設備面板元件布置及功能說明
壁掛式消防設備電源監控器（主機）主要組成部分

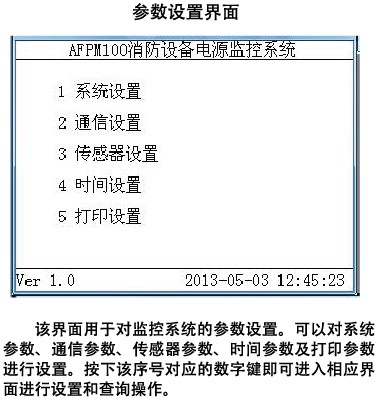

4.5 軟件監控畫面
4.6 接線示意圖
5 電源監控模塊（電壓/電流信號傳感器）

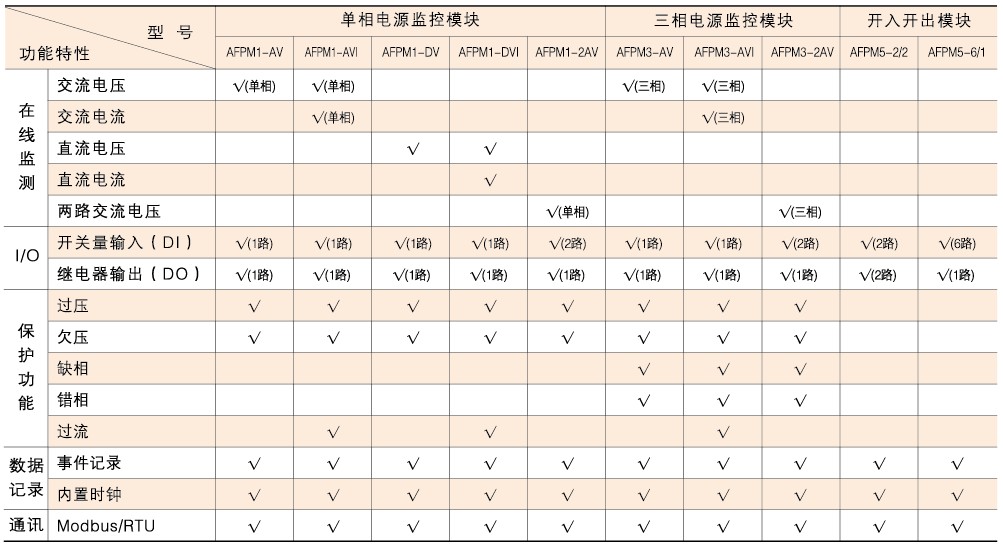

5.1 電源監控模塊選型
5.2 監控模塊介紹
5.2.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV單相電源監控模塊
5.2.1.1 功能
●實時監測一路單相交流電壓/電流、一路直流電壓/電流、或兩路單相交流電壓；
●具有過壓、欠壓、過流（僅限具有電流檢測產品）報警；提供一路或兩路（僅限監控兩路單相交流電壓產品）開關量輸入功能，可監測開關狀態；
●提供一路繼電器輸出，可連接報警控制回路；
●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；
●采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
●集成度高，網絡化，智能化程度高，動作特性合理；
5.2.1.2 技術參數

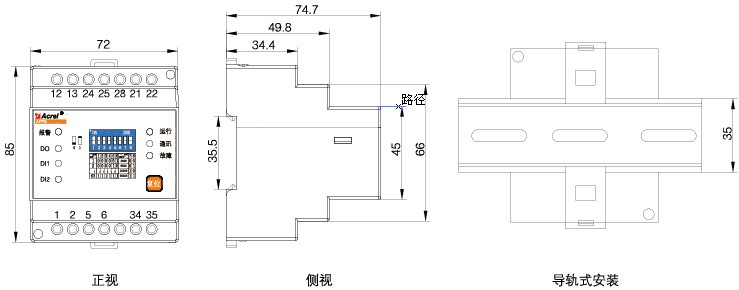

5.2.1.3 外形及安裝尺寸

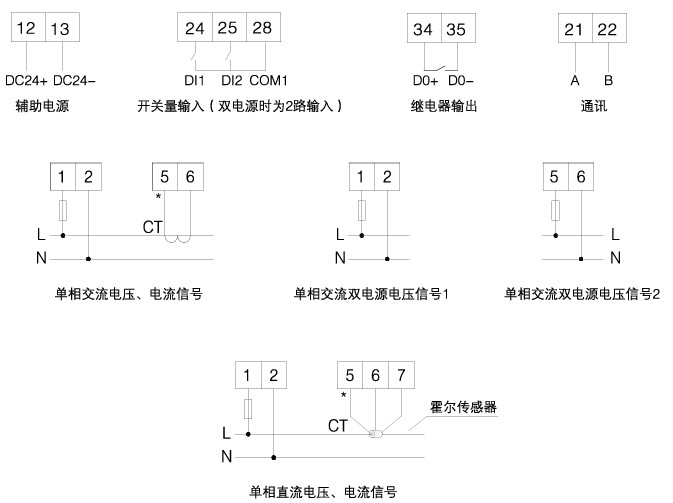

5.2.1.4 接線端子
5.2.2 AFPM3-AV、AFPM3-AVI、AFPM3-2AV三相電源監控模塊
5.2.2.1 功能
●實時監測一路三相交流電壓/電流、或兩路三相電壓；
●具有過壓、欠壓、缺相、錯相、過流（僅限具有電流檢測產品）報警；
●提供一路或兩路（僅限監控兩路三相交流電壓產品）開關量輸入功能，可監測開關狀態；
●提供一路繼電器輸出，可連接報警控制回路；
●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；
●采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；
●集成度高，網絡化，智能化程度高，動作特性合理；

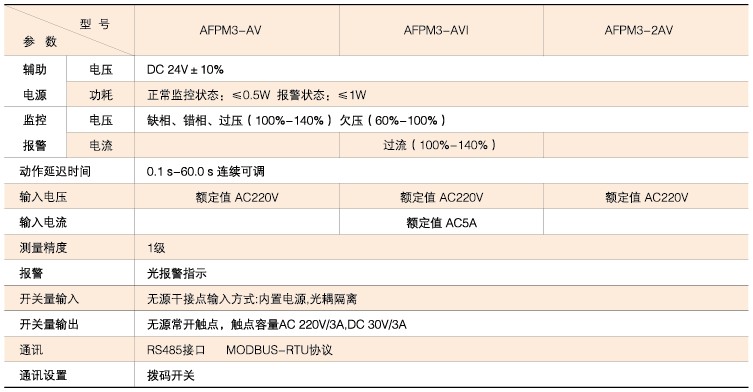

5.2.2.2 技術參數
5.2.2.3 外形及安裝尺寸
5.2.2.4接線端子
5.2.3 AFPM5-2/2、AFPM5-6/1開關量模塊
5.2.3.1功能
●提供兩路或六路開關量輸入功能，可檢測開關狀態；
●提供一路或兩路繼電器輸出，可連接報警控制回路；
●具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據
●采用現場總線通信技術，上位機管理軟件可以時刻監測現場的運行情況，及時發現報警信息。通過RS485借口，標準MODBUS協議可以與各種標準系統相連；
●集成度高，網絡化，智能化程度高，動作特性合理；

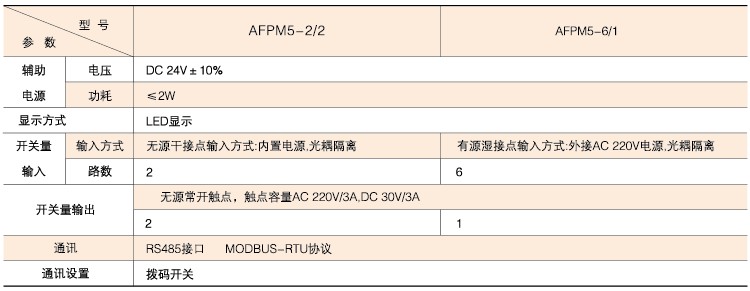

5.2.3.2技術參數

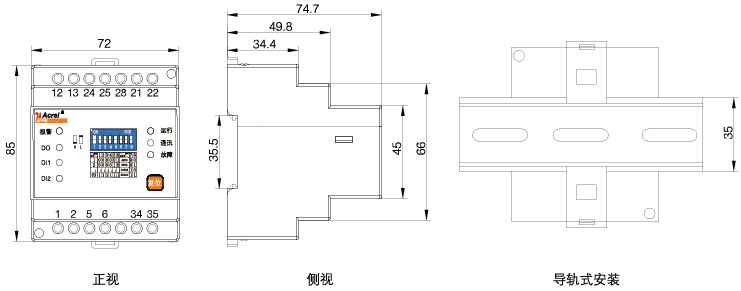

5.2.3.3外形及安裝尺寸

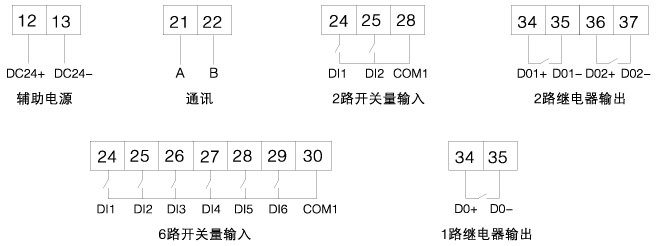

5.2.3.4接線端子
6 附件

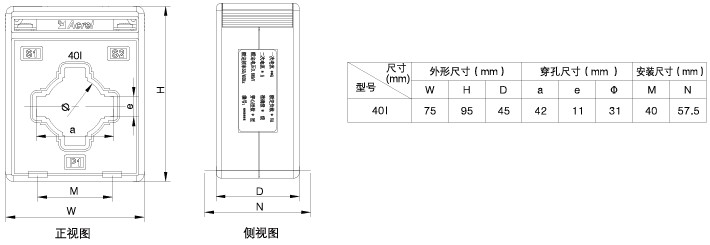

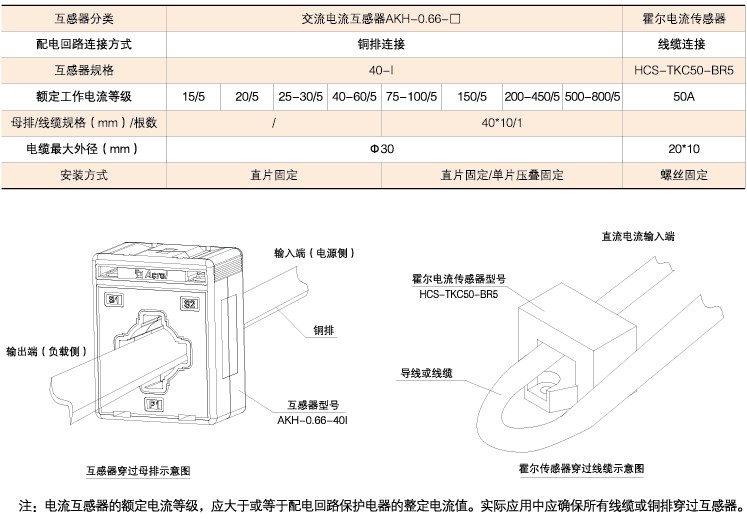

6.1 AKH-0.66I型電流互感器

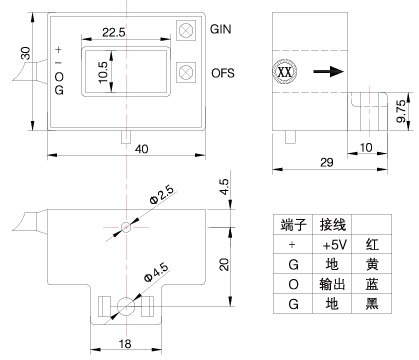

6.2 霍爾電流傳感器及交流電流互感器技術參數
6.3交流電流互感器及霍爾電流傳感器技術參數
7 系統結構
AFPM100 消防設備電源監控系統采用：用電設備+監控模塊+系統主機三層結構組網模式，從而簡化了系統結構設計。整個監控系統功能全面，安全可靠，探測準確，性價比高，系統內部采用RS485網絡通信，對外提供Modbus-RTU通信協議，以滿足其他標準系統的連接。
8 設計參考附錄
8.1 系統接線示意圖

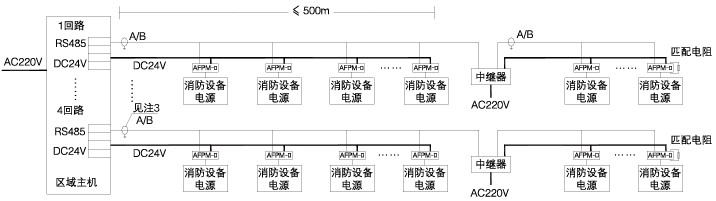

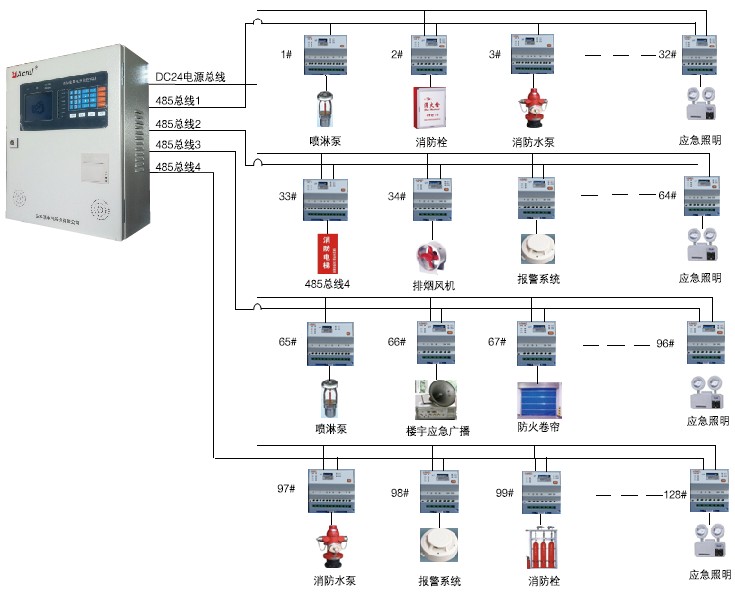

8.1.1中小型監控系統網絡拓?fù)浣Y(jié)構圖
?模塊AFPM-□為傳感器（監控模塊）。監控器（主機）能接收并顯示被監控消防設備電源的工作狀態和中繼器的工作狀態。
?傳輸距離大于500m時，需加中繼器，1合中繼器占用1個傳感器（監控模塊）地址，中繼器的AC220V電源線采用3*1.5mm^2，由現場消防電源或消防監控室監控器（主機）提供。
?傳輸方式為RS485總線，圖中以A/B表示，其電纜屏蔽層應與監控器（主機）的保護接地可靠連接。
?每一種傳感器（監控模塊）通過編碼開關設定與監控器（主機）的通信地址。
?根據工程需要在通信線上最遠端傳感器（監控模塊）處宜連接120Ω-10KΩ/1W匹配電阻，提高通信穩定性。
?一般電源監控器（主機）有4個輸出回路，每個回路可連接32個傳感器（監控模塊）。特殊情況下可擴展更多回路。

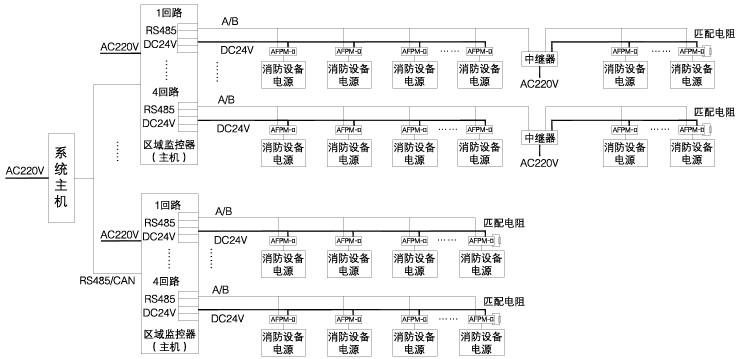

8.1.2大型監控系統網絡拓?fù)浣Y(jié)構圖
?此系統用于建筑群或現場設備較多，需要分為多個區域的情況。
?每個區域監控器（主機）可采集128個傳感器（監控模塊），特殊情況可擴展。
?監控器（主機）供電主要電器AC220V，備用電源可自帶，也可現場提供。
8.2 監控電路圖
8.2.1單相雙電源監控電路圖
8.2.2一路交流一路直流雙電源監控電路圖
8.2.3三相四線制雙電源電壓監控電路圖
8.2.4消防設備電源監控系統示意圖
