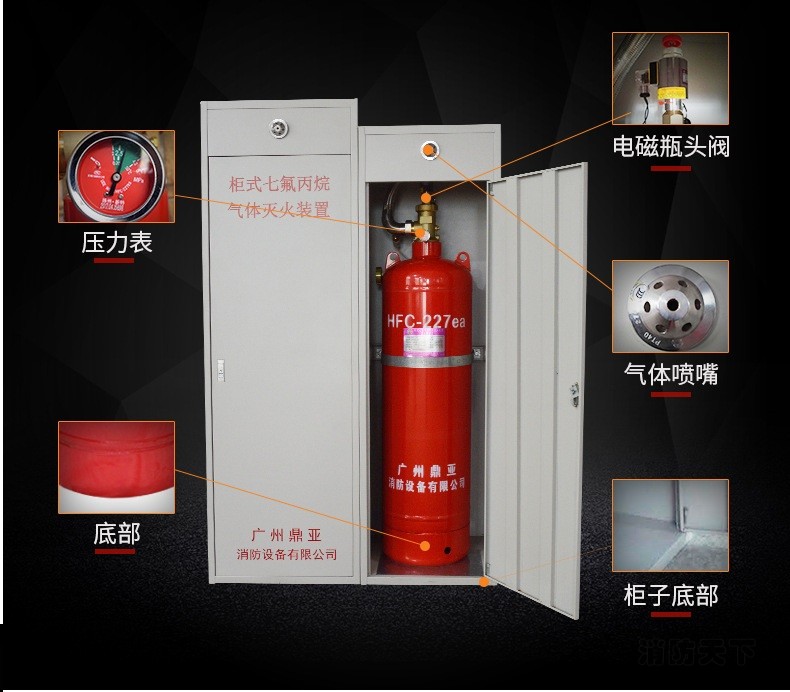

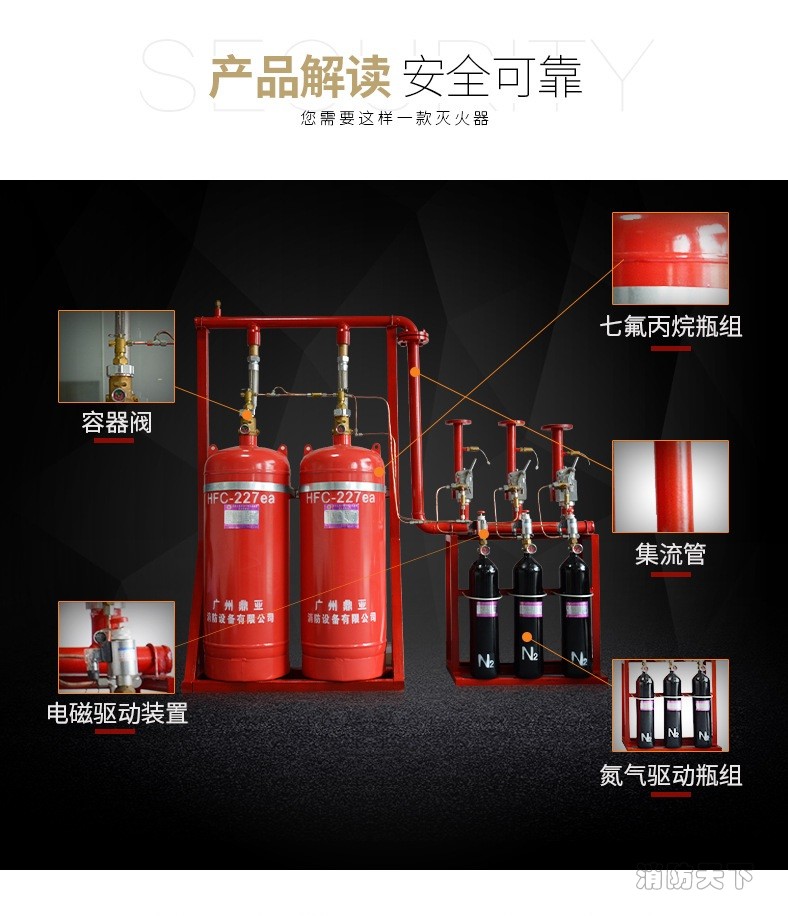

七氟丙烷氣體滅火系統適用于配電房，機房，圖書館，博物館，電站房等防護區
七氟丙烷氣體滅火系統具有無毒無污染等特點，滅火效率高，不破壞大氣層。
七氟丙烷管流采用鍍鋅鋼管的阻力損失，可按式(4-22)計算。
式中 △P----計算管段阻力損失，MPa;
L---管道計算長度，m(為計算管段中沿程長度與局部損失當量長度之和);
Q---管道設計流量，kg/s;
D---管道內徑，mm。
表4-26二級充壓(20MPa)IG541系統的管道壓力系數Y和密度系數Z值
七氟丙烷管流采用鍍鋅鋼管的阻力損失，也可按圖4-12確定。
鹵代烷1211滅火系統管道沿程壓力損失計算
鹵代烷1211滅火系統管道沿程壓力損失按單相流考慮，根據達西公式可推導出其計算公式為
Pl ---- 鹵代烷1211在鋼管中的沿程壓力損失，MPa;
l ---- 管道長度，m;
D ---- 管道內徑，mm;
Qm --- 通過管道的流量，kg/s。
單位管長(鋼管)壓力損失如圖4-13所示。
