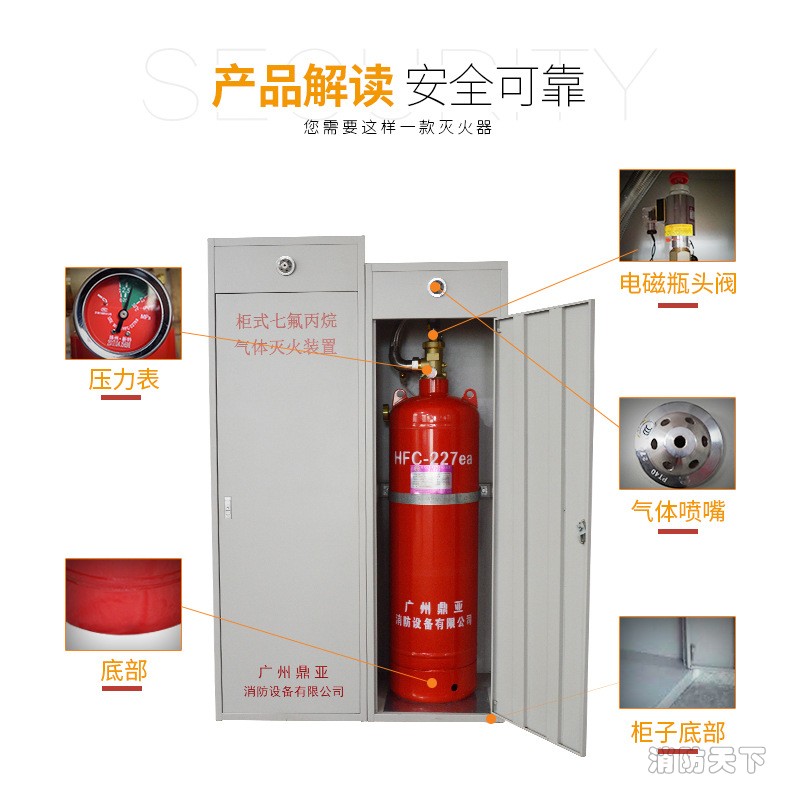

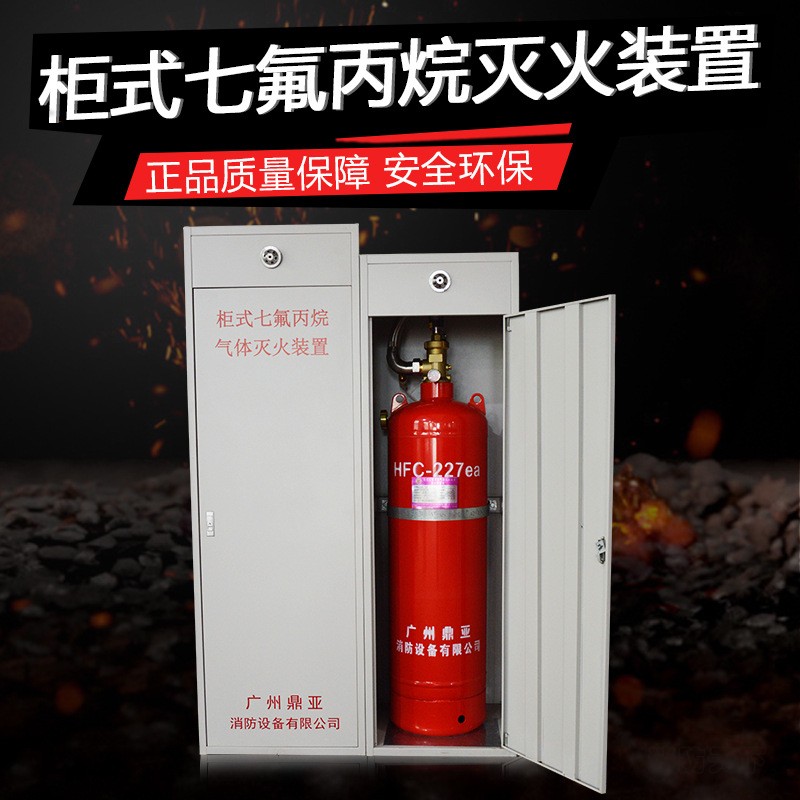

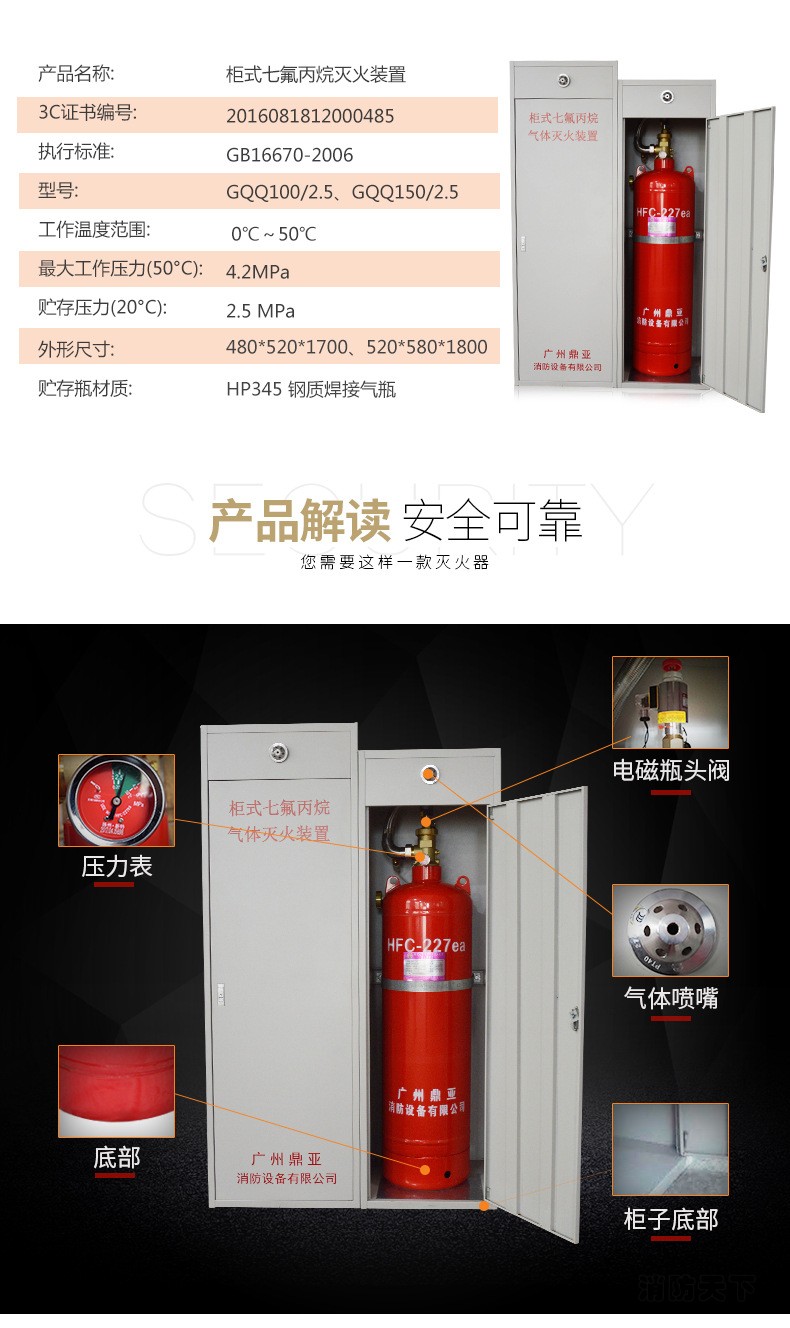

無管網七氟丙烷滅火裝置也叫柜式七氟丙烷、柜式七氟丙烷氣體滅火裝置，就是氣體滅火藥劑儲存瓶經過包裝成箱子，美觀點，平時放在需要保護的防護區內，在發生火災時，不需要經過很多管路，直接就在防護區內噴放滅火。柜式滅火裝置是將滅火劑貯存裝置、管路、噴頭、壓力訊號器、閥驅動器、火災探測部件、控制器等部件組裝于儲瓶柜內的一種滅火裝置。儲瓶柜有單瓶柜和雙瓶柜兩種。柜式滅火裝置需要與火災探測器、火災報警滅火控制器等設備配套使用。當防護區發生火情，感溫、感煙探測器發出火災信號通過火災自動報警滅火控制器的邏輯分析后，即發出聲光復合報警信號，四川成都柜式同時發出聯動指令，關閉聯動設備，啟動電磁型閥驅動器，開啟容器閥，釋放滅火劑，實施滅火;亦可按下緊急啟動按鈕，實施滅火操作。
它們之間的滅火方式都是一樣的，要求的噴放時間也都一樣，唯一的區別就是滅火劑鋼瓶的放置位置不同：
有管網系統鋼瓶在鋼瓶間。因為距離遠，所以要求壓力高，一般4.2MPa。有的是5.6MPa。
無管網系統鋼瓶在防護區。因為在防護區，所以壓力不能太高，否則爆炸對人有危害，所以2.5MPa。
優缺點
1、有管網系統經過管網噴放，噴頭平均分配，所以噴放均勻，滅火效果好，而無管網一般都是箱體噴頭直接噴放，所以噴放點是一點，噴放不夠均勻;
2、有管網需要單獨設置鋼瓶間，四川七氟丙烷，成都七氟丙烷柜式滅火裝置，設置管網，而無管網不需要，如果只保護一個區域，從經濟角度有管網系統成本高。
