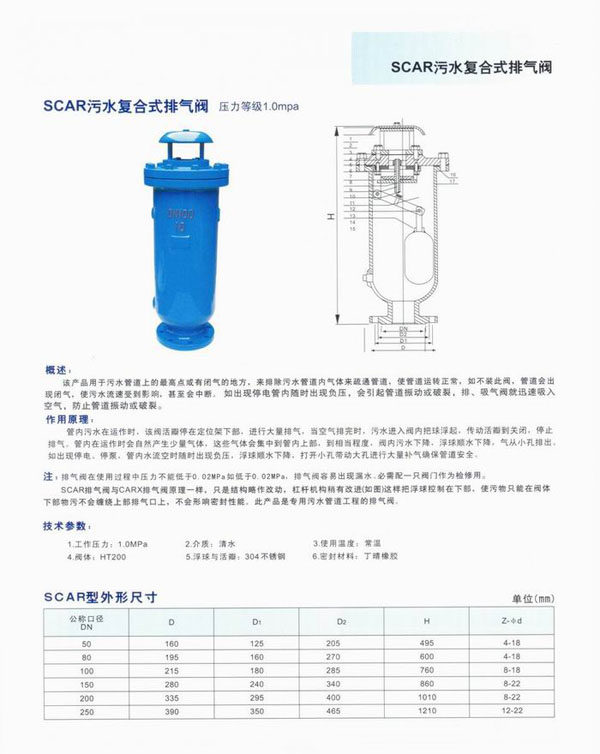

典昭的SCAR污水復合式排氣閥原理與清水復合式排氣閥相同，只是將結構略作改動，即將閥體加高，杠桿機構稍微改動（如圖）。這樣控制部分降低，使污物只在閥體下部，不會纏繞上部排氣部分機構，不影響排氣，不致漏水，排氣量與CARX型相同。污水復合式排氣閥用于污水管道上的最高點或有閉氣的地方，來排除污水管道內氣體來疏通管道，使管道運轉正常。如不裝此閥，管道會出現閉氣，使污水流速受到影響，甚至?xí)袛啵绯霈F(xiàn)停電管內隨時出現負壓，會引起管道振動或破裂，排、吸氣閥就迅速吸入空氣，防止管道振動或破裂。
技術參數：
1、公稱壓力：1.0Mpa
2、公稱通徑：DN25～200mm為法蘭連接
3、適用介質：水、污水
4、適用溫度：0～80℃
5、法蘭標準：GB/T 17241.6
6、試驗標準：GB/T 13927
7、閥體：HT200
8、浮球與活瓣：304不銹鋼
9、密封材料：丁晴橡膠
工作原理 ：
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣， 當空氣排完時，污水進入閥內把球浮起，傳到活瓣到關閉。管內在運作時會自然產生少量氣體會集中到管內上部到相當程度，閥內污水與球隨時下降，氣從小孔排出。
零部件材質：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
灰鑄鐵、球墨鑄鐵、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼 |
|
閥桿 |
鋁青銅、鉻不銹鋼 |
|
浮球 |
不銹鋼 |
注意事項：本文中所有文字、數據、圖片均只適用于參考，SCAR污水復合式排氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：021-60547995/64966685（上海典昭閥業版權所有）
