臺灣富山FS072鑄鐵橫式止回閥由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布作襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次，該閥采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。該閥主要適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
結構特點：
FS072鑄鐵橫式止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門零部件，設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
安裝注意事項：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

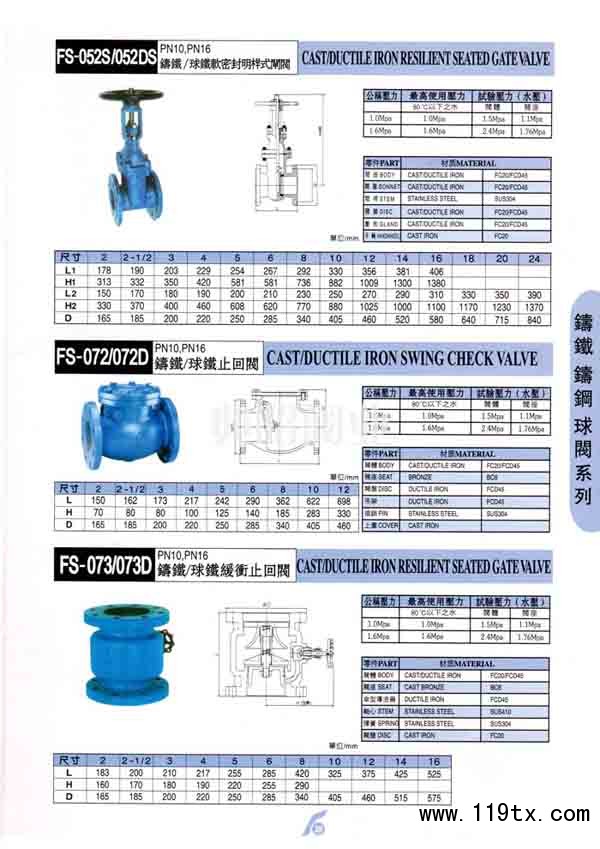

主要結構尺寸：
臺灣富山閥門精機廠是一家世界知名的閥門生產廠家；富山擁有自己的執行機構生產線，可以為你提供應用于苛刻工況的自動化、定制的閥門成套設備配套使用。
