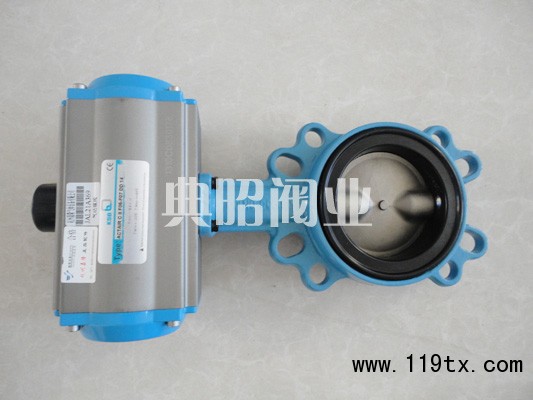

點擊圖片查看原圖
KSB氣動對夾蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
結構特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
設計
中心板式蝶閥有彈性襯墊（EPDM XC或丁腈K）。電動執行器。半支耳式體（T2），全耳式車身（T4），U型截面機身采用扁平面（T5）。機構類型T2，T4和T5適用于下游拆解和死胡同的服務。閥瓣采用球墨鑄鐵或不銹鋼。 EN，ASME連接成為可能。電動執行機構由BERNARD CONTROLS：LE/ SD型系列通過比例控制（4-20毫安）開/關控制或定位。
應用
工程承包商，水，原油和油。切斷和控制職責，水資源管理，供水，污水處理，排水和灌溉。
KSB蝶閥技術數據概覽
機身設計-片體
閥盤材料1。 4308; JS1030
ISO二十零分之五千七百五十二;1/20 - EN558標準尺寸
內膽材質EPDM-K; EPDM-XC
閥盤/插頭料軟閥座
螺紋端設計晶片式設計
閥體材質（EN標準）的JS1030
DN最大。 1000
DN最小。 40
主要應用行業和工藝工程，水費，廢水/污水
閥體材質特殊鑄造材料
PN最大。 16
最高使用溫度110℃
最低氣溫10 - °C
最大。流速2米/秒
閥盤轉范圍90°
該款I(lǐng)soria配備獨特的AMRING®密封系統，關閉和密封都很嚴密。閥板的球面加工成型技術確保在雙向流動方向都可緊閉，即使在極為苛刻的工況下仍可保證閥板極好的密封性。特別設計的法蘭連接式密封襯墊，省去了額外的襯墊需求。
該款蝶閥的耐腐蝕性很強，這得益于其獨特的AMRING®密封技術，因為只有阻止腐蝕性流體與閥板和襯墊系統的接觸才能真正的實現高耐腐蝕性。該系統易拆卸，壽命長，零維護。
