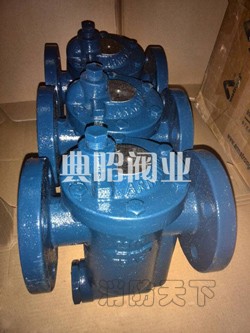

美國阿姆斯壯881F倒置桶蒸汽疏水閥實拍圖：
美國阿姆斯壯881F倒置桶蒸汽疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的880系列倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼的880桶疏水閥專為醫院用汽設備、食品工業制造。
疏水閥的檢測試驗是為了延長其壽命和節約蒸汽，疏水閥的尺寸、工作壓力和在整個工藝中的重要性，將決定檢查周期和頻率。所以應該建立一套疏水閥的常規試驗方法和維修程序。
注意事項
⑴ 凝結水的排放 倒置桶型和圓盤型疏水閥都是間歇排放凝結水。浮球型是連續排放，熱靜力型根據負荷不同可能是連續也可能是間歇排放。當倒置桶型疏水閥的負荷極小的時侯，由于涓滴效應，也會連續排放凝結水。這種工作方式在這種條件下是正常的。
⑵ 閃蒸蒸汽 不要把閃蒸蒸汽錯當成通過疏水閥泄漏的蒸汽。受壓凝結水所含的熱量要比常壓凝結水中的熱量大的多。當凝結水被排放出來的時侯，這些多余的熱量就會使一些凝結水二次蒸發。怎樣識別閃蒸汽：疏水閥的用戶有時侯會混淆什么是閃蒸蒸汽，什么是泄漏蒸汽。請看下面的不同：如果蒸汽連續噴出，成為“藍色”蒸汽，就是泄漏蒸汽。如果蒸汽是間斷的“飄”出來(每當疏水閥排放凝結水時)，形成白色汽霧的話，就是閃蒸蒸汽。
881F系列倒置桶型蒸汽疏水閥鑄鐵，水平安裝，帶內置過濾器
最大壓差1.7MPa . . .
最大排量2,000kg/hr
倒置桶型蒸汽疏水閥是目前所知道的最可靠的疏水閥，幾乎可為所有蒸汽輸送管線，伴熱管線和蒸汽設備提供高效疏水。倒置桶在鑄鐵殼體內長期穩定可靠地工作，既降低維修費用，又節約蒸汽能源。
獨特的杠桿機構將吊桶重力放大，以便開啟受到系統壓差作用的閥瓣。杠桿機構為自由浮動式，沒有固定支點造成的磨損。
蒸汽疏水及伴熱設備
蒸汽疏水及伴熱設備包括三大類產品：蒸汽疏水閥、蒸汽伴熱系統和自動壓差疏水控制器（DC）。
蒸汽疏水閥
除了提供一系列蒸汽疏水閥，為了便于加快安裝、維護，簡化測試過程，阿姆斯壯還提供整合各種閥門和疏水閥的出色的通用產品：疏水閥站（TVS）。
蒸汽疏水閥的工作是盡快排出蒸汽系統中積聚的的凝結水、空氣和二氧化碳氣體；無疑，在任何蒸汽系統中，蒸汽疏水閥都是關鍵部分。運行有效的疏水閥必須具有以下特點：
最少的蒸汽損失
使用壽命長，性能可靠
耐磨耐腐蝕
能夠及時排放空氣
能夠及時排放二氧化碳
能夠在背壓下工作
防污垢
蒸汽伴熱系統
節省空間的TVS疏水閥站能夠讓您多處獲益，包括安裝、測試和維護。阿姆斯壯蒸汽分配和凝結水收集裝置將所有必要部件整合在一起，包括蒸汽疏水閥、接頭和 閥門等。對您來說，這意味著不但降低了安裝成本，還有一套中心定位的裝置可供選擇，結構緊湊，易于使用。這些組件在蒸汽伴熱線中尤為重要，在這種應用工況 下，蒸汽管線被用來跟蹤或“伴熱”管道，以確保管道內流體維持在統一的溫度。
自動壓差疏水控制器
阿姆斯壯自動壓差疏水控制器設計用于從排水口提升凝結水，或在重力排水中加快水流速度幫助排水的場合。
事實上，阿姆斯壯可以為您的任何蒸汽疏水和伴熱提供解決方案。想了解更多，請到上面的菜單欄。
200系列—鑄鐵，垂直安裝
最大壓差1.7MPa . . .
最大排量9,072kg/hr
800-813系列—鑄鐵，水平安裝
最大壓差1.7MPa . . .
最大排量2,000kg/hr
814-816系列—鑄鐵，水平安裝
最大壓差1.7MPa . . .
最大排量9,072kg/hr
880系列—鑄鐵，水平安裝
帶內置過濾器
最大壓差1.7MPa . . .
最大排量2,000kg/hr
980系列—鑄鋼，水平安裝，帶內置過濾器
最大壓差4.1MPa . . .
最大排量2,000kg/hr
300系列—鍛鋼，垂直安裝
最大壓差4.5MPa . . .
最大排量9,072kg/hr
411G/421系列—鍛鋼，水平或垂直安裝
最大壓差6.9MPa . . .
最大排量590kg/hr
400系列—鉻鉬鍛鋼，垂直安裝
最大壓差6.9MPa . . .
最大排量9,072kg/hr
401-SH/501-SH系列—碳鋼/不銹鋼，垂直安裝– 適用于過熱場合
最大壓差10.5MPa. . .
最大排量590kg/hr
美國阿姆斯壯公司發明了世界上迄今為止最為節能的倒置桶疏水閥，此后便一直致力于產品設計和功能方面的不斷創新和改進，獲得蒸汽/空氣/熱水系統多項產品的發明專利，為用戶節約了無數的能源、時間和金錢。阿姆斯壯的各種手冊凝聚著我們多年以來積累的經驗和知識，已被廣泛地接受為行業規范。
