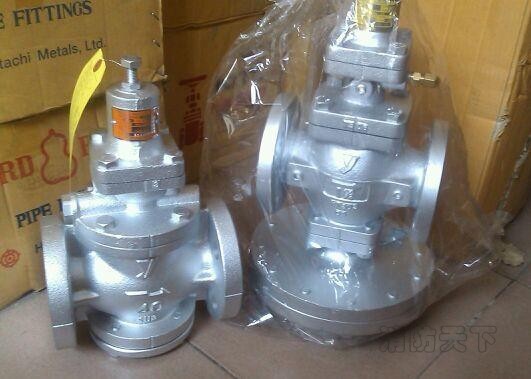

點擊圖片查看原圖
·最大減低比高達20:1，可以省去分段減壓來減少資金的投入。
·采用大膜片及外部檢測構造，可以控制穩定的二次（出口）側壓力。
·大Cv值，流量及控制能力優異，比其它同類產品的Cv值更大，可以減少減壓后流量不足的問題。
·由于閥門為單球形，其密封性提高，滲漏量極少。
·可管理以下的低壓。
技術參數：
GP-2000
適用流體：蒸汽
連接方式：螺紋：JIS RC（PT螺紋）
法蘭：JIS 20K RF法蘭
公稱直徑：螺紋：15A～50A
法蘭：15A～150A
一次（入口）側壓力：～ MPa
二次（出口）側壓力：～5 MPa（A簧）、～ MPa（B簧）
最高工作溫度：220 oC
材料 閥體：球墨鑄鐵
主閥：#8226
閥座：不銹鋼
導閥：#8226
導閥座：不銹鋼
膜 片：不銹鋼
最大減壓比：20 : 1
閥座泄漏量：額定流量的以下
GP-2000減壓閥螺紋連接尺寸(MM)及重量(KG)
|
口徑 |
D |
L |
H1 |
H |
A |
重量 |
|
DN15 |
RC1/2 |
150 |
170 |
398 |
200 |
14.0 |
|
DN20 |
RC3/4 |
150 |
170 |
398 |
200 |
14.0 |
|
DN25 |
RC1 |
160 |
175 |
404 |
226 |
18.5 |
|
DN32 |
RC11/4 |
180 |
192 |
434 |
226 |
21.5 |
|
DN40 |
RC11/2 |
180 |
192 |
434 |
226 |
21.5 |
|
DN50 |
RC2 |
230 |
216 |
498 |
276 |
33.0 |
GP-2000減壓閥法蘭連接尺寸(MM)及重量(KG)
|
口徑 |
L |
H1 |
H |
A |
重量 |
|
DN15 |
146(142) |
170 |
398 |
200 |
15.5() |
|
DN20 |
146(142) |
170 |
398 |
200 |
16.0() |
|
DN25 |
156(152) |
175 |
404 |
226 |
21.0() |
|
DN32 |
176(172) |
192 |
434 |
226 |
24.0() |
|
DN40 |
196(192) |
192 |
434 |
226 |
24.5() |
|
DN50 |
222(218) |
216 |
498 |
276 |
36.0() |
|
DN65 |
282(278) |
251 |
552 |
352 |
64.5() |
|
DN80 |
302(294) |
264 |
575 |
352 |
71.5() |
|
DN100 |
242(330) |
321 |
658 |
401 |
111.0() |
|
DN125 |
400(388) |
321 |
658 |
401 |
115.0(11) |
|
DN150 |
465(453) |
414 |
814 |
502 |
234.3() |
|
DN200 |
469(469) |
414 |
814 |
502 |
24() |
產品特點：最大減低比高達20:1，可以省去分段減壓來減少資金的投入。采用大膜片及外部檢測構造，可以控制穩定的二次（出口）側壓
