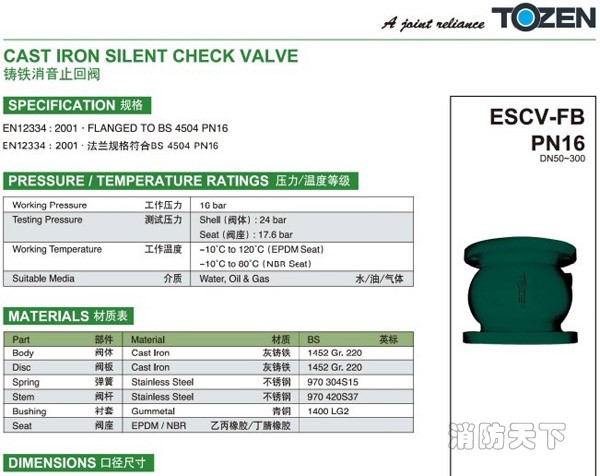

結構特點：
1、流體通行流暢，局部水頭損失??；
2、有導向裝置，關閉靈活，線性密封，止回效果好，可有效地消減關閉噪音；
3、體積小，重量輕，便于安裝檢修。
工作原理：
TOZEN ESCV-WB消聲止回閥 這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

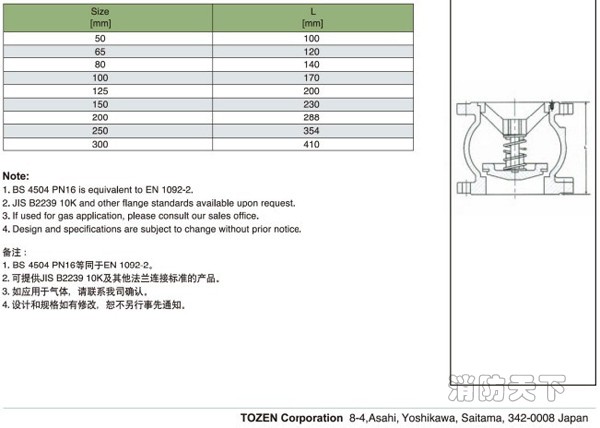

結構尺寸：
