結構特性：
1、一體化貫穿軸：確保閥門的強度、可靠性合閥板的精確定位。
2、O形圈：有助于防止軸泄漏。
3、精密準確的錐形銷釘：增強防震保護，強化軸與蝶板的結合?？稍诂F場更換。
4、精密準確的蝶板輪廓：防止“泡緊”關閉困難，確保最大程度見效扭矩，延長閥座壽命。
5、支撐性軸密封：彈性材料與酚醛背襯環的緊密結合體，有效防止由于扭曲變形導致的軸泄漏。
6、既適用于氣態介質，也適用于液態介質。
7、可進行雙向關閉
8、備選維修管道終端

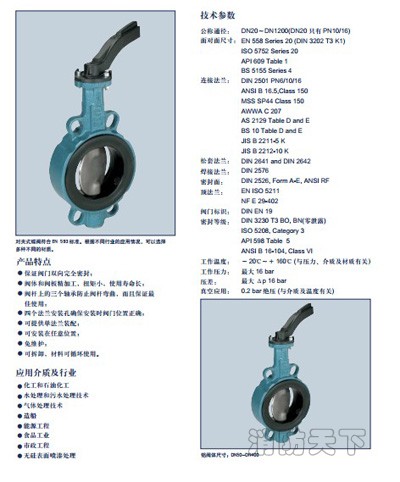

技術條件及材質：
1、結構長度符合EN 558-1，基本系列14
2、防腐蝕閥體元件，藍色環氧樹脂涂層
3、適用溫度：-20℃～120℃
4、適用尺寸：DN50～DN1200
5、閥體：鑄鐵/球墨鑄鐵
6、閥座：EPDM NBR PTFE
7、閥瓣：球墨鑄鐵/不銹鋼
設計特性：
1、獨一無二的斜坡閥座，實現中線蝶閥結構，偏心蝶閥效果，蝶板與閥座之間無磨擦
2、獨一無二的帶溝槽橡膠靠背，使閥門扭矩減小20％－30％,壽命比同類提高1.5倍
3、多標準校正孔適合國標、美標、英標、日標等多種法蘭
4、V型閥軸密封圈，防止任何泄露的可能
5、不銹鋼防竄擋圈，確保終身安全
6、雙段軸閥板，密封面球型設計，確保低扭矩、大流量、長壽命
德國依博羅Z011-A型對夾蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

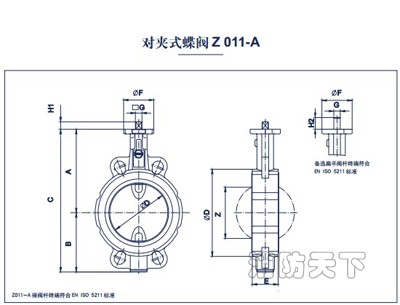

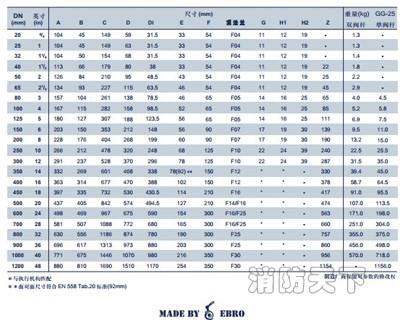

連接尺寸：
