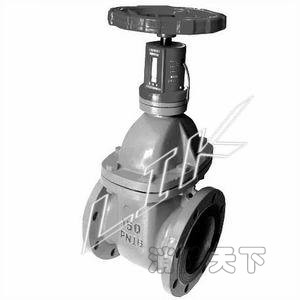

進口信號閘閥是在特制手動暗桿閘閥的基礎上加設電信號裝置而成。閥門除了按國家標準設計制造外，并按此閥在自動噴水滅火系統安裝及使用特點，采用不銹鋼精磨閥桿及便于維護的四氟U型密封，并增設了獨特的O型圈閥桿上密封(倒密封)結構，能確保閥門長期處于常開狀態下
德國萊克LIK品牌,進口信號閘閥是在特制手動暗桿閘閥的基礎上加設電信號裝置而成。閥門除了按國家標準設計制造外，并按此閥在自動噴水滅火系統安裝及使用特點，采用不銹鋼精磨閥桿及便于維護的四氟U型密封，并增設了獨特的O型圈閥桿上密封(倒密封)結構，能確保閥門長期處于常開狀態下，閥桿不滲漏，有利于吊頂中安裝使用。電信號裝置為全密封精密機電盒式結構，盒內采用不銹鋼機件及進口電氣元件裝置設于操作手輪下方不易被碰撞的閥體壓蓋上，內設微動開在及推動機構，以齒輪與固定的閘閥啟閉位置的“通”、“斷”電信號。
進口信號閘閥技術參數
1、公稱壓力：1.0MPa、1.6MPa
2、適用介質：清水、油品
3、適用溫度：0~80°C
4、微動開關技術參數：電源：15A，125，250，480VAC
進口信號閘閥主要零件材料
|
零件名稱 |
材質 |
|||||
|
傳動帽 |
球墨鑄鐵、鑄鋼 |
|
|
|
|
|
|
手輪 |
可鍛鑄鐵 |
|
|
|
|
|
|
防塵罩 |
塑料 |
|
|
|
|
|
|
密封圈 |
丁腈橡膠、三元乙丙 |
|
|
|
|
|
|
止推軸承 |
錫青銅 |
|
|
|
|
|
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
|
|
|
|
|
螺栓 |
碳鋼、不銹鋼 |
|
|
|
|
|
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
|
|
|
|
|
銅螺母 |
錫青銅 |
|
|
|
|
|
|
閥桿 |
不銹鋼 |
|
|
|
|
|
|
閥瓣 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
|
|
|
|
|
進口信號閘閥主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
370 |
408 |
452 |
510 |
566 |
630 |
765 |
927 |
1048 |
1110 |
1320 |
