進口波紋管截止閥采用雙重堅固耐用的不銹鋼波紋管設計（波紋管+填料），往復試驗10000次無故障，產品結構合理，密封性能可靠，保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。
　　波紋管截止閥適用于易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質的工礦，可以有效地防止閥門外漏現象。廣泛應用于乙二醇、石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等各種工況的管路上，作為控制介質截的啟閉裝置。

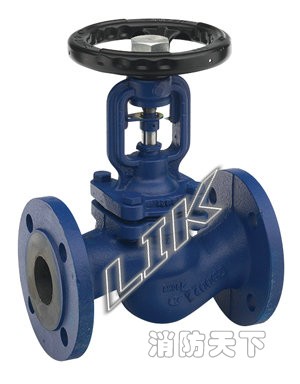

德國萊克LIK品牌-進口波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。

波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

進口波紋管截止閥產品特點：

1、產品結構合理、密封性能可靠、造型美觀；

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

4、直角式德標波紋管截止閥雙重密封，性能更可靠；

5、閥桿升降位置指示，更直觀；

6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

概述：

特點（Features）：1、雙層波紋管2、維修方便 3、波紋管密封閥桿

4、 雙重密封5、 位置指示6、無升降手輪

用途（Selection of Possible Applications）:

1、工業　2、電站 3、廢氣凈化廠　4、天然氣 5、真空裝置　6、氨

7、熱水　8、冷凍系統 9、加熱設備　10、蒸汽系統

波紋管

在無菌流程工業領域中“波紋管閥與隔膜閥之間的競爭”由來已久。長期以來，隔膜閥以其結構簡單，價格低廉和清潔消毒方便而占據了優勢。

清空性能

當需要在水平管道中使用波紋管截止閥電動截止閥是一種比較新型的截止閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。

配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況，必須保證按照波紋管截止閥生產廠家規定的角度在水平管道中安裝波紋管截止閥，否則在流程設備運行中，隔膜閥的清空會遇到一些問題，不能完全排出閥體中的介質。

但是，不同的隔膜閥類型、不同廠家生產的波紋管截止閥、不同公稱流量的隔膜閥的安裝傾斜角度是不同的，又往往給無菌流程設備的設計制造帶來了很大的麻煩。在T型結構的波紋管截止閥中，這一清空閥體的問題表現得更加明顯。

與波紋管截止閥相比，Vesta波紋管閥則不會出現這樣的問題，無論Vesta波紋管截止閥的閥體是何種結構形式，在流程設備空載運行時都不會出現“死角”，從而保證嚴密地隔斷管道。而且，它可按照不同的安裝方式安裝在無菌流程設備的管道系統中。

在醫藥制造業中，無菌流程設備由許多水平管道和垂直管道組成，在制藥設備的設計中，由于管道位置和技術方面的原因，必須在特定的位置安裝使用這種波紋管截止閥。例如，如果在垂直的管道中安裝了波紋管截止閥，則須在同一水平面內經一個90°彎管的連接。而T型結構的隔膜閥的生產成本又很高，與不同閥體結構外形的隔膜閥相比，波紋管閥則在體積和外形上，與管道的連接安裝更具優勢。由于兩類截止閥的結構類型不同，因此，在無菌流程設備設計的初期，就應選擇好各個部位應選用哪種類型的截止閥。

在醫藥、食品和生物技術領域中的輸出設備有著大量的需要消毒的閥類。而大型的閥類，例如Stericom系列的，在這種需要消毒的場合下幾乎沒有用武之地。因為，在這些流程設備中，要求輸送的介質量越來越少，對于較少的流量，人們幾乎無一例外地選擇了隔膜閥。而新的波紋管閥有著較小的體積，可以與不同的管道直徑配用

進口波紋管截止閥

大多數波紋管截止閥的損壞并不是因為生產過程中的使用，相反，是因為機械的擠壓作用而損壞。雖然波

紋管截止閥的波紋管有著不同的彈性等級、有不同涂層、和不同的PTFE護板，但是，對于所有的波紋管截止閥都有從外部看不見的磨損（由內部介質引起的表面腐蝕和微粒附著）。因此，為了避免無菌流程生產因隔膜閥的損壞而被迫停產，在實踐中通常是在規定的使用壽命期前更換波紋管。這樣一來，無論是強制更換的波紋管數量，還是由此而產生維修費用，或者設備的停機時間，都比PTFE波紋管閥明顯要多，而波紋管閥的另一個優點是：幾乎可用于各種流程生產過程。

核心部件

Vesta波紋管閥的關鍵部件是TFM1705 PTFE制造的截止波紋管，它除了可以抵抗各種化學介質的腐蝕之外，TFM1705材料還

波紋管截止閥的特性：

1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準

2、沒有流體損失，降低能源損失，提高工廠設備安全

3、使用壽命長，減少維修次數，降低經營成本

4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件

5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性

6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏

截止閥的安裝、維護、操作注意事項:



截止閥安裝的質量、直接影響著使用，所以必須認真注意以下幾點:
（一）方向和位置：
 1.截止閥安裝時要注意流體方向，截止閥具有方向性，如果裝倒裝反，就會影響使用效果與壽命。應使管路流體由下向上流過閥座口，及所謂低進高出，目的是減少流體阻力，使開啟省力和關閉狀態下閥桿、填料涵部分不與介質接觸，保證閥桿和填料涵不致損壞和泄漏。那么是否截止閥都是低進高出呢？ 對于平衡型截止閥用高進低出，不平衡型截止閥用低進高出。 可能是以前國內制造水平不高，大部分都是不平衡型截止閥，結果都是低進高出。所以會有截止閥是低進高出的結論。進口截止閥高進低出的沒有使用過.不過一般國產截止閥和部門進口閥都是低進高出,這樣使用有一個好處,就是一般進口端壓力較高或溫度較高,當關閉截止閥時,出口端可以排空,這樣便于對截止閥的填料處進行更換,如果高進低出,如填料處漏了,可能維修起來不容易;
 2.截止閥的閥腔左右不對稱，流體要讓其由下而上通過閥口，這樣流體阻力小（由形狀所決定），開啟省力（因介質壓力向上），關閉后介質不壓填料，便于檢修。這就是截止閥為什么不可安反的道理。其它截止閥也有各自的特性;
 3.截止閥安裝的位置，必須方便于操作；即使安裝暫時困難些，也要為操作人員的長期工作著想。最好截止閥手輪與胸口取齊（一般離操作地坪1.2米），這樣，開閉截止閥比較省勁。落地截止閥手輪要朝上，不要傾斜，以免操作別扭。靠墻機靠設備的截止閥，也要留出操作人員站立余地。要避免仰天操作，尤其是酸堿、有毒介質等，否則很不安全。
（二）施工作業：
 1.安裝施工必須小心，切忌撞擊脆性材料制作的截止閥;
 2.安裝前，應將截止閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物;
 3.截止閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上;
 4.對于截止閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷截止閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小截止閥，使其失效。
（三）填料更換：
 1.庫存截止閥，有的填料已不好使，有的與使用介質不符，這就需要更換填料;
 2.閥門制造廠無法考慮使用單位千門萬類的不同介質，填料函內總是裝填普通盤根，但使用時，必須讓填料與介質相適應。;
 3.在更換填料時，要一圈一圈地壓入。每圈接縫以45度為宜，圈與圈接縫錯開180度。填料高度要考慮壓蓋繼續壓緊的余地，現時又要讓壓蓋下部壓填料室適當深度，此深度一般可為填料室總深度的10-20%;
 4.對于要求高的截止閥，接縫角度為30度。圈與圈之間接縫錯開120度;
 5.除上述填料之處，還可根據具體情況，采用橡膠O形環（天然橡膠耐60攝氏度以下弱堿，丁睛橡膠耐80攝氏度以下油品，氟橡膠耐150攝氏度以下多種腐蝕介質）三件疊式聚四氟乙烯圈（耐200攝氏度以下強腐蝕介質）尼龍碗狀圈（耐120攝氏度以下氨、堿）等成形填料。在普通石棉盤根外面，包一層聚四氟乙烯生料帶，能提高密封效果，減輕閥桿的電化學腐蝕;
 6.在壓緊填料時，要同時轉動閥桿，以保持四周均勻，并防止太死，擰緊壓蓋要用力均勻，不可傾斜。
（四）注意：
 1、手輪、手柄操作的截止閥可安裝在管道的任何位置上;
 2、手輪、手柄及偉動機構，不允許作起吊用;
 3、介質的流向應與閥體所示箭頭方向一致。

截止閥的操作注意事項:
（一）操作：
 1.對于截止閥，不但要會安裝和維護，而且還要會操作;
 2.啟閉截止閥，用力應該平穩，不可沖擊。某些沖擊啟閉的高壓截止閥各部件已經考慮了這種沖擊力與一般截止閥不能等岡;
 3.當截止閥全開后，應將手輪倒轉少許，使螺紋之間嚴緊，以免松動損傷;
 4.管路初用時，內部臟物較多，可將截止閥微啟，利用介質的高速流動，將其沖走，然后輕輕關閉（不能快閉、猛閉，以防殘留雜質夾傷密封面），再次開啟，如此重復多次，沖凈臟物，再投入正常工作;
 5.常開截止閥，密封面上可能粘有臟物，關閉時也要用上述方法將其沖刷干凈，然后正式關嚴;
 6.如手輪、手柄損壞或丟失，應立即配齊，不可用活絡板手代替，以免損壞閥桿四方，啟閉不靈，以致在生產中發生事故;
 7.某些介質，在截止閥關閉后冷卻，使閥件收縮，操作人員就應于適當時間再關閉一次，讓密封面不留細縫，否則，介質從細縫高速流過，很容易沖蝕密封面;
 8.操作時，如發現操作過于費勁，應分析原因。若填料太緊，可適當放松，如閥桿歪斜，應通知人員修理。有的截止閥，在關閉狀態時，關閉件受熱膨脹，造成開啟困難；如必須在此時開啟，可將閥蓋螺紋擰松半圈至一圈，消除閥桿應力，然后板動手輪。
（二）注意事項：
200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后，溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊。
