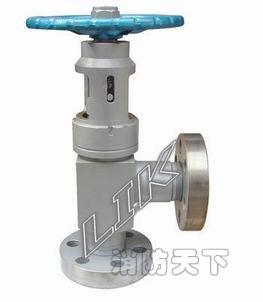

進口高壓角式節流閥屬于自平衡式多用途截止閥結構新穎。閥瓣有數個孔和上腔相通，道道上下壓力自平衡，內有止回節流瓣，防倒流和節流。高壓角式節流閥可一閥多用。采用復合填料，密封可靠，摩擦力小。密封采用活閥座結構，對焊硬質合金。高壓角式節流閥可安裝在水平和垂直的管道上。
德國萊克LIK品牌-進口高壓角式節流閥作為采油樹和管匯的主要部件，主要用于控制油井口產量，其工作壓力級別可達10000Psi。節流閥分可調式節流閥和固定式節流閥兩種類型，可調節流閥通過轉動手輪帶動閥桿進退來調節節油嘴開度面積的大小，達到控制、調節產量的目的。固定節流閥則通過更換油嘴尺寸來達到控制、調節產量的目的。
進口高壓角式節流閥結構特點
固定式節流閥閥蓋與閥體采用油壬連接，裝拆迅速方便；
閥桿頂針和油嘴內套采用特種硬質合金制造，耐腐蝕、耐沖刷；
可調節留閥的閥蓋上設計帶有機玻璃防護的開度指示牌，能觀察到閥桿處處任意位置時節流孔道的實際面積 手輪逆時針旋轉為開，順時針旋轉為關。
承壓件均采用合金鋼制造，具有足夠的抗拉強度，確保閥門在額定壓力下工作安全可靠。
節流油嘴采用硬質合金制造，具有良好的耐磨、耐沖刷性能。
進口高壓角式節流閥主要零件材料
|
材料級別 |
材料最低要求 |
|
|
閥體、閥蓋 |
閥桿、閥座 |
|
|
AA一般使用 |
碳鋼或低合金鋼 |
碳鋼或低合金鋼 |
|
BB一般使用 |
碳鋼或低合金鋼 |
不銹鋼 |
|
CC一般使用 |
不銹鋼 |
不銹鋼 |
|
DD酸性環境 |
碳鋼或低合金鋼 |
碳鋼或低合金鋼 |
|
EE酸性環境 |
碳鋼或低合金鋼 |
不銹鋼 |
|
FF酸性環境 |
不銹鋼 |
不銹鋼 |
|
HH酸性環境 |
抗腐蝕合金 |
抗腐蝕合金 |
注：a)按NACE標準MR0175定義 b)符合NACE標準MR0175
進口高壓角式節流閥主要參數
|
作參數 |
適用介質 |
適用溫度 |
性能要求 |
材料級別 |
產品規范級別 |
產品標準 |
|
113/16--71/l3 |
石油、天然氣、水等 |
-29℃～121℃ |
PR1、PR2 |
AA、BB、CC、DD、EE、FF、HH |
PSL1、PSL2 |
API?Spec?6A |
進口高壓角式節流閥主要外形尺寸
|
節流孔徑 |
規格 |
壓力 |
尺寸（mm） |
||
|
A |
B |
Ring |
|||
|
1＂ |
2 1/16＂-5000 |
5000 |
203 |
175 |
R24 |
|
2 9/16＂-5000 |
5000 |
210 |
176 |
R27 |
|
|
2 1/16＂-10000 |
10000 |
224 |
195 |
BX152 |
|
|
2 9/16＂-10000 |
10000 |
237 |
208 |
BX153 |
|
|
2＂ |
2 9/16＂-5000 |
5000 |
265 |
195 |
R27 |
|
2 9/16＂-10000 |
10000 |
298 |
264 |
BX153 |
|
|
3 1/8＂-3000 |
3000 |
298 |
225 |
R31 |
|
|
3 1/8＂-5000 |
5000 |
298 |
225 |
R35 |
|
|
3 1/16＂-10000 |
10000 |
298 |
264 |
BX154 |
|
|
4 1/16＂-3000 |
3000 |
298 |
264 |
R37 |
|
|
4 1/16＂-5000 |
5000 |
298 |
264 |
R39 |
|
|
4 1/16＂-10000 |
10000 |
350 |
289 |
BX155 |
|
|
3＂ |
4 1/16＂-3000 |
3000 |
298 |
264 |
R37 |
|
4 1/16＂-5000 |
5000 |
298 |
264 |
R39 |
|
