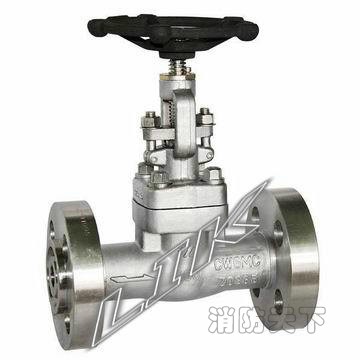

點擊圖片查看原圖
進口鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封
德國萊克LIK品牌-進口鍛鋼截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。高壓鍛鋼截止閥適用的壓力、溫度范圍很大，鍛鋼截止閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小
進口鍛鋼截止閥 主要零件材料
|
試驗項目（PN） |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
氣密封試驗 |
0.6 |
|||||
|
適用溫度 |
≤425℃ |
|||||
|
適用介質 |
水、油品、蒸氣 |
|||||
進口鍛鋼截止閥結構圖
進口鍛鋼截止閥 主要性能規范
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276 F22 |
A276 304(L) |
A276 F316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 |
A182 F304(L) |
A182 F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
5 |
閥蓋 |
A105N |
A182 F22 |
A182/F304(L) |
A182/F316(L) |
|
6 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
圓柱銷 |
A276 420 |
A276 304 |
||
|
8 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
9 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
10 |
填料壓板 |
A105 |
F182 F304 |
||
|
11 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
12 |
閥桿螺母 |
A276 410 |
|||
|
13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
14 |
銘牌 |
SS |
|||
|
15 |
手輪 |
A197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||
