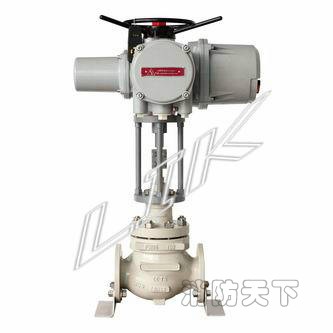

點擊圖片查看原圖
進口電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種
德國萊克LIK品牌.進口電動調節閥是由閥體、閥座、閥芯閥桿、導向套、閥蓋及密封填料與JINGOU公司引進型電動執行器經精密裝配后組成。電動單座調節閥流體通道成S型，壓降損失小，流量大，流量特性精度高，可調范圍廣。電動執行機構為智能電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。該閥屬于智能電動調節閥系列產品之一，是一種高性能的電動單座調節閥，適用于各種不同壓力和溫度的流體和對泄漏要求高的場合。電動單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動單座調節閥廣泛應用于電力、冶金、石油、化工、醫藥、鍋爐、輕工等行業的自動控制系統中。
進口電動調節閥 技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
流量系數(KV) |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允許壓差(MPa) |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.2 |
0.1 |
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座柱塞型閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
|
配置執行器類別 |
LIK系列電動執行器、PSL系列電動執行器、 |
|||||||||||||
|
執行器參數 |
電源電壓：220V、380V；輸入信號：4-20mA或1-5V·DC；輸出信號：4-20mA·DC |
|||||||||||||
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能：手柄 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||||
進口電動調節閥結構圖
進口電動調節閥工作原理：
進口電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說，在控制系統給電動調節閥的信號為4mA的時候，調節閥處于全閉狀態，而給其20mA信號的時候，調節閥處于全閉狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求。
進口電動調節閥性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30：1 |
||
