德國萊克LIK品牌,進口電動籠式調節閥分為兩種結構。一種是籠式單座結構，稱為電動籠式單座調節閥，是采用籠式單座導向、單座密封結構。另外一種是籠式套筒結構，稱為電動籠式套筒調節閥，是采用籠式套筒導向、雙斜面密封結構。電動籠式調節閥配用3810系列(或PSL系列)電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制電動籠式調節閥的開度達到對壓力、流量、液位、溫度等工參數的連續調節。電動籠式調節閥整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。電動籠式調節閥特別適用于允許泄露小、閥前后壓差較大的工作場合。
進口電動籠式調節閥技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
直線性 |
10 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允許壓差(MPa) |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
公稱壓力(MPa) |
標準型：1.6、2.5、4.0、6.4；特殊定做：10.0、16.0、25.0、32.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
籠式單座柱塞閥芯、籠式套筒雙導向閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
|
配置執行器類別 |
381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) |
|||||||||||||
|
執行器參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|||||||||||||
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、BT6(ExdⅡCT4、CT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||||

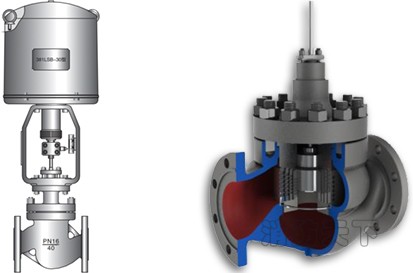

進口電動籠式調節閥結構圖
進口電動籠式調節閥性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
±1.5 |
||
|
回差% |
±1.5 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±1.5 |
|
始點±2.5 |
終點±1.5 |
||
|
電關 |
始點 |
±1.5 |
|
|
終點 |
±1.5 |
||
|
額定行程偏差% |
≤1.5 |
||
|
泄露量L/h |
0.01%×閥額定容量(硬密封)、零泄漏(軟密封) |
||
|
可調范圍R |
50：1 |
||
