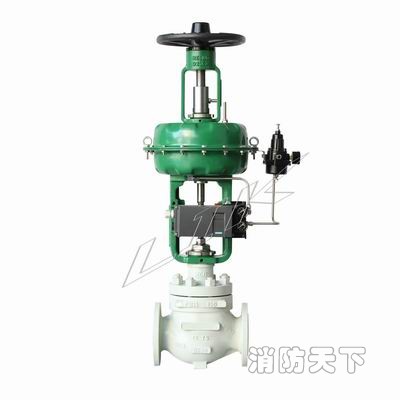

進口氣動薄膜雙座調節閥，由多彈簧直行程氣動執行器和直通雙座調節閥體組成。氣動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。氣動薄膜雙座調節閥閥體內有上、下兩個閥芯，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大
德國萊克LIK品牌-進口氣動雙座調節閥采用雙號導向結構，配用多彈簧氣動薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
進口氣動雙座調節閥主要零件材料
|
本體材質為碳鋼 |
本體材質為不銹鋼 |
||||||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
304 |
304 |
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
304 |
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
304 |
304 |
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
304 |
304 |
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
7 |
填料 |
PTFE/柔性石墨 |
||||
|
8 |
彈簧 |
65Mn |
8 |
彈簧 |
65Mn |
||||
|
9 |
螺母 |
304 |
304 |
304 |
9 |
螺母 |
304 |
316 |
316L |
注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
進口氣動雙座調節閥 主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
|
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
|
執行機構 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|||||||
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
||||||||
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||
|
公稱壓力PN（MPa） |
1.6 2.5 4.0 6.4 |
|||||||||||
|
固有流量特性 |
直線 等百分比 |
|||||||||||
|
固有可調比R |
50：1 |
|||||||||||
|
信號范圍Pr（KPa） |
20-60、20-100、40-200、60-100、80-240 |
|||||||||||
|
氣源壓力Ps（MPa） |
0.14、0.25、0.28、0.40 |
|||||||||||
