一、不銹鋼Y型過濾器產品概述
我廠生產的不銹鋼Y型過濾器有鑄造件和焊接件兩種，鑄造件是法蘭、殼體采用不銹鋼材料整體鑄造而成，焊接件是采用不銹鋼無縫鋼管與不銹鋼法蘭通過焊接工藝制造而成，不銹鋼具有不銹性和耐蝕性，所以該種材質的Y型過濾器特別適用于化工、石油化工生產中的弱腐蝕性物料，如：硝酸類、醋酸類、氨、烴類等；制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
不銹鋼Y型過濾器可根據用戶所過介質的不同需要設置過濾網目數，一般通固體濾網選用1~20目、通液體選用30~80目、通氣體選用100~400目(特殊情況可按用戶要求制作過濾網)。
二、不銹鋼Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
1 |
閥體 |
304 |
304L |
316 |
316L |
|
2 |
濾芯網 |
304 |
304L |
316 |
316L |
|
3 |
密封件 |
柔性石墨、丁腈橡膠、聚四氟乙烯 |
|||
|
4 |
濾網蓋 |
304 |
304L |
316 |
316L |
三、不銹鋼Y型過濾器主要技術參數表
|
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
GL41H |
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
|
|
設計壓力 |
PN0.6-25.0MPa |
||

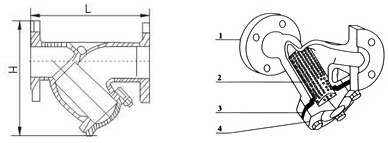

四、不銹鋼Y型過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制，咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/Y型過濾器
