一、德標Y型過濾器產品概述
德標Y型過濾器是我廠采用德國制造標準生產的一款過濾器產品，也屬于德標閥門的一種，是管路中保護德標泵、閥門、重要流體控制元件等的不可缺少的一種過濾裝置，主要適用于熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業，德標Y型過濾器執行標準為：結構長度標準DIN3202-F1系列；法蘭標準DIN2531-2545；檢驗和試壓標準DIN3230。
二、德標Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||
|
1 |
閥體 |
GS-C25/GS-C25N/GP240GH/1.0619 |
G-X6CrNi189 |
G-X6CrNiMo1810 |
|
2 |
閥蓋 |
GS-C25/GS-C25N/GP240GH/1.0619 |
G-X6CrNi189 |
G-X6CrNiMo1810 |
|
3 |
濾網 |
SS304 |
SS304 |
SS316L |
|
4 |
螺栓 |
A193-B7 |
0Cr18Ni9 |
0Cr18Ni9 |
|
5 |
螺母 |
A194-2H |
0Cr18Ni9 |
0Cr18Ni9 |
|
6 |
中密封墊片 |
柔性石墨+SS304 |
柔性石墨+SS304 |
柔性石墨+SS316 |
|
7 |
螺塞 |
SS304 |
SS304 |
SS316 |
三、德標Y型過濾器主要執行標準表
|
結構長度標準 |
DIN3202-F1 |
|
連接法蘭標準 |
DIN2531-2545 |
|
壓力溫度等級 |
DIN2401 |
|
試壓和檢驗標準 |
DIN3230 |

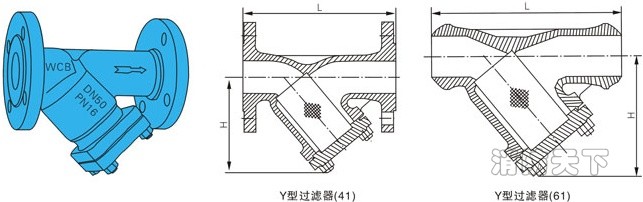

四、德標Y型過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠德標Y型過濾器產品，咨詢時煩請提供殼體材料、公稱壓力、公稱通徑、法蘭標準、法蘭密封面等參數。
