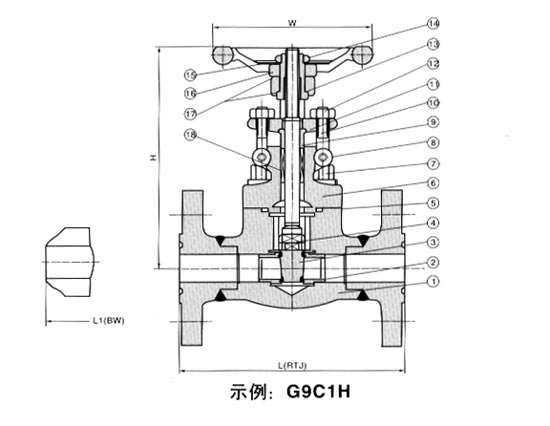

點擊圖片查看原圖
鍛鋼閥門常常忽視注脂量的問題。注脂槍加油后，操作人員低溫截止閥選擇閥門和注脂聯結方式后，進行注脂作業。存在著二鍛鋼閘閥種情況：一方面注脂量少注脂不足，密封面因缺少潤滑劑而加快磨損。另一方面注脂過量，造成浪費。在于沒有根據閥門類型類別，對不同的閥門密封容量進行精確的計算。可以以閥門尺寸和類別算出密封容量，再合理的注入適量的潤滑脂。
Z41H鍛鋼法蘭閘閥產品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 |
| 驅動方式 | 手動 |
| 設計標準 | API602、BS5352 |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
Z41H鍛鋼法蘭閘閥主要零件材料
| 序號 NO. |
材質 | 材質 |
| 1 | 法蘭 | ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L |
| 2 | 閥體 | ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 閥座 | ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 閘板 | ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 | 閥桿 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 | 墊片 | 柔性石墨+不銹鋼 |
| 7 | 閥蓋 | ASTM A105 ASTM A182-F11、F22、F5、F9 ASTM A182-F304、F316、F321、F304L、F316L |
| 8 | 螺栓 | ASTM A193-B7、A320-B8、F321、F304L、F316L |
| 9 | 填料 | 柔性石墨G |
| 10 | 填料壓套 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 11 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | ASTM A47-32510 |
Z41H鍛鋼法蘭閘閥主要外形尺寸及重量
型號:（Hs、Ps）Z11H、（Hs、Ps）Z11y、（Hs、Ps）Z41H、（Hs、Ps）Z41y、（Hs、Ps）Z61H、（Hs、Ps）Z11Y
| Class | 150 | 300 | 600 | |||||||||||||
| DN | L | H① | w | 重量 （kg） |
L | H① | W | 重量 （kg） |
L | H① | W | 重量 （kg） |
||||
| mm | in | RF | RTJ | RF | RTJ | RF | RTJ | |||||||||
| 15 | 1/2 | 108 | 119 | 160 | 100 | 4.5 | 140 | 151 | 160 | 100 | 4.8 | 165 | 163.5 | 160 | 100 | 5.8 |
| 20 | 3/4 | 117.5 | 130 | 165 | 100 | 5.1 | 152.5 | 165 | 165 | 100 | 6.2 | 190.5 | 190.5 | 165 | 100 | 7.5 |
| 25 | 1 | 127 | 140 | 192 | 125 | 8.5 | 165 | 178 | 192 | 125 | 9.4 | 216 | 216 | 192 | 125 | 10.3 |
| 32 | 11/4 | 140 | 153 | 220 | 160 | 11.5 | 178 | 191 | 220 | 160 | 14.2 | 229 | 229 | 220 | 160 | 16.3 |
| 40 | 11/2 | 165 | 178 | 245 | 160 | 11.2 | 190.5 | 203 | 245 | 160 | 15.5 | 241 | 241 | 245 | 160 | 17.5 |
| 50 | 2 | 178 | 216 | 285 | 180 | 20 | 216 | 232 | 285 | 180 | 23.5 | 292 | 295 | 285 | 180 | 28.4 |
注:①H為閥門全開時的高度.
訂貨須知：
一、①Z41H鍛鋼法蘭閘閥產品名稱與型號②Z41H鍛鋼法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H鍛鋼法蘭閘閥型號，請按Z41H鍛鋼法蘭閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
