彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.長期以來市場上使用的一般閘閥，普遍存在漏水，易生銹現象，本企業引進先進技術所生產的軟密封閘閥?？朔艘话汩l閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。我公司長期生產各種彈性座封閘閥，軟密封閘閥，水力控制閥，優質的產品質量，為廣大建筑工程帶來了方便，同時贏得各地新老客戶的廣泛好評與特別歡迎。
Z41X（RRHX）明桿彈性閘閥特點：
1、平底式閥座
傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，軟密封閘閥低部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
2、三“O”型環密封圈
由于閥桿采用三“0”型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象殛可以不停水施工更換密封圈。
3、整體包膠
閥板采用高品質的橡膠進行整體內，外包膠，國內一流的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。
4、重量輕
本閥采用球墨鑄造而成，重量較傳統閘閥重量減輕約20％-30％。安裝維修方便。
5、耐腐蝕
閥閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。
6、不易碎裂
以往傳統鑄鐵閘閥常園外物擊中，碰撞或重疊而造成斷裂等現象。由于本閥改用球墨鑄鐵，此種情形已可大幅度減少。
7、有助生飲
由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲；

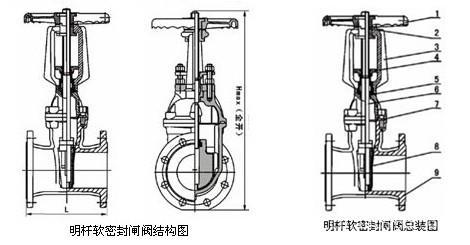

Z41X（RRHX）明桿彈性閘閥結構圖片：
|
名 稱 |
材 質 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 +三 元 乙 丙 或 橡 膠 |
|
中 口 墊 |
橡 膠、三 元 乙 丙 |
|
密 封 圈 |
橡 膠 |
|
支 架 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 螺 母 |
銅 合 金 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 |
Z41X（RRHX）明桿彈性閘閥主要技術參數：
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：DN40～600mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
H1 |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
