    J641H氣動截止閥
    點擊圖片查看原圖
    產品: 瀏覽次數:113J641H氣動截止閥
    品牌: 雙德
    單價: 面議
    最小起訂量:
    供貨總量:
    發貨期限: 自買家付款之日起 3 天內發貨
    有效期至: 長期有效
    最后更新: 2013-10-11 09:13
      詢價
    詳細信息
     J641H氣動截止閥介紹;

           采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮氣。結構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。

    J641H氣動截止閥結構特點

    1、選材考究,符合國內、外相關標準,結構合理,造型美觀。
    2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
    4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
    5、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
    6、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
    7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。





    J641H氣動截止閥應用規范

    設計與制造 GB/T12235
    連接端尺寸 結構長度 GB/T12221
    法蘭尺寸 JB/T79
    檢驗與試驗 JB/T9092
    材 料 碳鋼 GB/T12229
    不銹鋼 GB/T12230
    合金鋼 Q/ZB66
    標 志 GB/T12220
    供 貨 JB/T7928







    J641H氣動截止閥主要零件材料及主要用途



    閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
    (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti
    Stellite12
    Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
    ZGlCrl8Ni2Mo2Ti CF8M
    Stellite12
    lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
    堿類、混酸
    200
    ZG00Crl7Nil4M02 CF3M
    Stellite12
    Stel1ite6 316L PTFE 磷酸類、
    尿素、甲銨液
    200
    ZGlCr5MO ZGlCr5MO
    Stellite12
    Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

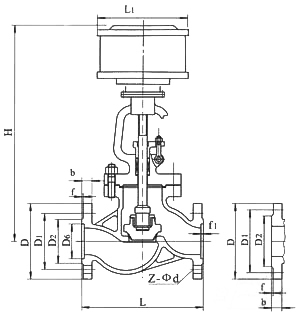

    J641H氣動截止閥主要外形尺寸、連接尺寸及質量



    公稱壓力
    PN(MPa)
    公稱通徑
    DN(mm)
    標準值 參考值
    L D D1 n2 D6 b f f1 Z-φd L1 H
    1.6 50 230 160 125 100   16 3   4-φ18 185 645
    65 290 180 145 120   18 3   4-φ18 232 690
    80 310 195 160 135   20 3   8-φ18 232 715
    100 350 215 180 155   20 3   8-φ18 232 770
    125 400 254 210 185   22 3   8-φ18 283 780
    150 480 280 240 210   24 3   8-φ23 283 810
    200 600 335 295 265   26 3   12-φ23 283 967
    250 622 405 355 320   30 3   12-φ25 283 1143
    300 698 460 410 375   30 4   12-φ25 283 1292
    2.5 50 230 160 125 100   20 3   4-φ18 185 645
    65 290 180 145 120   22 3   8-φ18 232 690
    80 310 195 160 135   22 3   8-φ18 232 715
    100 350 230 190 160   24 3   8-φ23 232 770
    125 400 270 220 188   28 3   8-φ25 283 780
    150 480 300 250 218   30 3   8-φ25 283 810
    200 600 360 310 278   34 3   12-φ25 283 967
    250 622 425 370 332   36 3   12-φ30 283 1143
    300 698 485 430 390   40 4   16-φ30 283 1292
    4.0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
    65 290 180 145 120 110 22 3 4 8-φ18 232 690
    80 310 195 160 135 121 22 3 4 8-φ18 232 715
    100 350 230 190 160 150 24 3 4.5 8-φ23 232 770
    125 400 270 220 188 176 28 3 4.5 8-φ25 283 782
    150 480 300 250 218 204 30 3 4.5 8-φ25 283 875
    200 600 375 320 282 260 38 3 4.5 12-φ30 283 1160
