ZSFY水霧滅火系統專用雨淋控水閥

產品概述：

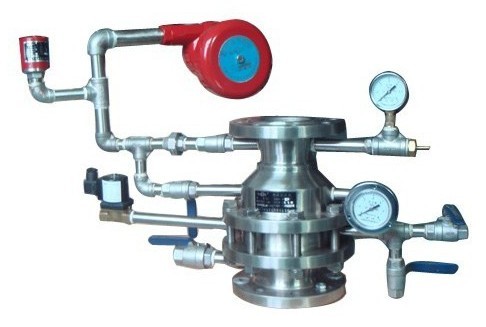

ZSFY水霧滅火系統專用雨淋控水閥是水霧滅火系統中的關鍵部件；是針對工業消防、民用消防系統而設計的又一種新型專用閥門。雨淋控水閥有上腔體、下腔體、閥座、活塞桿、導流錐等組成，特別適用于工業消防：水噴霧、水噴霧-泡沫聯動滅火系統。
雨淋控水閥具有工作壓力高、啟動迅速、摩阻損失小、工作穩定可靠、防誤噴功能等特點。與通用雨淋閥相比：具有非電控遠程控制（遠程循環）啟閉功能，可以在電控失靈或無法到達現場進行啟動情況下，實現對雨淋控水閥的過程循環啟閉；具有防噪聲水錐功能設計，可消除閥門在帶壓啟閉狀態下的水錐噪聲；根據不同安裝使用場合，具有手動/自動控制的循環啟閉功能。

工作原理：

當雨淋控水閥控制管路內的閉式探測噴頭動作；或系統內的監測裝置監測到火警信號，由控制中心向雨淋控水閥發出動作指令。當閉式探測噴頭動作或接到系統動作指令后，使雨淋控水閥閥座內的控制腔泄壓，隨著閥座內控制腔的壓力急劇下降，雨淋控水閥內活塞桿克服彈簧的阻力下行，打開雨淋控水閥向系統側供水動作；同時一路通過驅動水力警鈴，發出鈴聲報警；一路使壓力開關動作向控制中心發出報警信號。
雨淋控水閥減壓過程：當接在雨淋控水閥上的循環啟閉裝置（手動啟動、非電控遠程控制、電磁閥）或閉式探測噴頭，其中任一設施開啟動作，使閥座控制腔內的壓力水排出，進入閥座控制腔內的壓力水因受到活塞桿上節流孔的限止，閥座控制腔泄壓速度遠大于進壓速度，壓力急劇下降；使作用于活塞桿上壓力失去平衡，活塞桿下行開啟閥門。

雨淋控水閥干式非電控遠程控制裝置：（簡稱遠控裝置）

為了克服雨淋控水閥非電控遠程控制管網冰凍問題，專門研發了用于雨淋控水閥的干式非電控遠程控制裝置。使非電控遠程控制裝置的控制管網在待命時處于干式狀態。
遠控制裝置由：ZSFYK-15型遠控閥、遠程啟動閥（DN15球閥）、遠程排水閥（DN15球閥）、自動排水閥及連接管路等組成。
遠控裝置是在自動和現場啟動失效，無法開啟雨淋控水閥的情況下使用。因而要求遠程控制有足夠的水壓來驅動泄壓閥，為確保雨淋控水閥可靠啟閉，進入非電控遠程手動控制管線時的沿程壓力損失不得大于額定供水壓力的10%。

遠程控制循環啟閉功能：

當打開遠程控制閥，關閉遠程排水球閥，自動排水閥受到壓力的作用關閉，管網內壓力迅速升高驅動泄壓閥開啟，雨淋控水閥閥座內的控制腔通過泄壓閥迅速泄壓，雨淋控水閥開啟動作。關閉遠程控制閥，泄壓閥在失去驅動壓力的情況下受到閥內彈簧作用迅速關閉，雨淋控水閥的控制腔壓力迅速升高，雨淋控水閥關閉。設在遠程控制管網內自動排水閥會自動排凈余水，防止管網冰凍。
上述循環啟閥功能也可通過手動球閥、電磁閥來完成。

連接尺寸：



型號規格	公稱通徑	額定工作壓力(Mpa)	閥門高度(mm)	法蘭外徑(mm0	螺孔中心距(mm)	螺孔數計孔徑（mm)	安裝尺寸(長寬高mm)	最低動作壓力(Mpa)
ZSFY-50	50	2.5	276	160	125	4*18	750*190*520	0.25
ZSFY-65	65	2.5	280	180	145	8*18	756*196*530	0.25
ZSFY-80	80	2.5	300	195	160	8*18	785*225*547	0.25
ZSFY-100	100	2.5	320	230	190	8*22	815*256*555	0.25
ZSFY-150	150	2.5	350	295	250	8*26	885*335*566	0.25
ZSFY-200	200	2.5	380	370	320	12*30	965*400*575	0.25
