200X減壓閥由主閥2－導閥5－球閥3與壓力表4等組成。減壓閥主要控制主閥的固定出口壓力，主閥出口壓力不因進口壓力變化而改變，并不因主閥出口流量的變化而改變其出口壓力。適用于工業(yè)給水、消防供水及生活用水管網系統(tǒng)。
200X減壓閥主要技術參數(shù)
| 公稱壓力 | 1.0MPa | 1.6 Mpa | 2.5 Mpa |
| 殼體試驗壓力 | 1.5 Mpa | 2.4 Mpa | 3.75 Mpa |
| 密封試驗壓力 | 1.1 Mpa | 1.76 Mpa | 2.75 Mpa |
| 最大入口壓力 | 1.0 MPa | 1.6 MPa | 2.5 Mpa |
| 出口壓力可調節(jié)的范圍 | 0.09-0.8 MPa | 0.10.2 MPa | 0.15.6 MPa |
| 工作溫度 | ≤80℃ | ||
| 適用介質 | 清水、原水 | ||
200X減壓閥主要外形與連接尺寸
| 公稱通徑DN(mm) | L | A | A1 | H | H1 | F |
| 20 | 180 | 292 | 136 | 342 | 247 | 116 |
| 25 | 180 | 292 | 136 | 342 | 247 | 116 |
| 32 | 180 | 292 | 136 | 342 | 247 | 116 |
| 40 | 240 | 330 | 155 | 395 | 278 | 170 |
| 50 | 240 | 330 | 155 | 395 | 278 | 170 |
| 65 | 250 | 350 | 165 | 405 | 298 | 180 |
| 80 | 285 | 365 | 175 | 430 | 313 | 210 |
| 100 | 360 | 410 | 195 | 510 | 350 | 275 |
| 125 | 400 | 455 | 220 | 560 | 365 | 310 |
| 150 | 455 | 475 | 230 | 585 | 420 | 355 |
| 200 | 585 | 530 | 255 | 675 | 450 | 460 |
| 250 | 650 | 623 | 300 | 730 | 470 | 500 |
| 300 | 800 | 700 | 340 | 760 | 490 | 580 |
| 350 | 860 | 840 | 415 | 840 | 526 | 640 |
| 400 | 960 | 880 | 430 | 910 | 570 | 716 |
| 450 | 1075 | 930 | 460 | 1030 | 610 | 780 |
| 500 | 1075 | 980 | 490 | 1135 | 665 | 830 |
| 600 | 1230 | 1060 | 530 | 1270 | 725 | 920 |
| 700 | 1650 | 1130 | 560 | 1460 | 865 | 980 |
| 800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 |
二、主要外形尺寸:

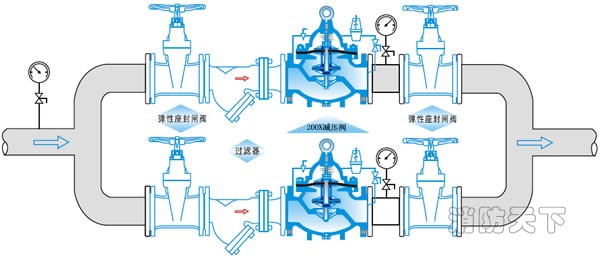

200X減壓閥安裝說明：
