2.根據權利要求1所述的二氧化碳氣體爆破設備，其特征在于，所述密封系統包括密封墊、密封環 和密封膠，密封墊、密封環和密封膠均采用阻燃材料制作，密封墊位于能量隔離釋放裝置和 主管之間，密封環位于電極柱和充能電極閥之間。

3.根據權利要求1或2所述的二氧化碳氣體爆破設備，其特征在于，所述泄能裝置包括泄能通道和 定向泄能釋放孔，儲能開關閥門上設置有輸氣口。

4.根據權利要求3所述的二氧化碳氣體爆破設備，其特征在于，所述能量隔離釋放裝置上設置有壓 力控制顯示器、隔離釋放門和能量隔離釋放片，能量隔離釋放片鑲嵌在泄能裝置和主管之 間。

5.根據權利要求1所述的二氧化碳氣體爆破設備，其特征在于，所述主管采用鋼材料制作，氣體采 用氮氣或者二氧化碳，氣體中摻雜有沙粉顆粒，連接部件與泄能裝置和充能電極閥之間均 采用紐扣式連接。

背景技術

我國的總體資源豐富，地下蘊藏有各種豐富的礦產資源。礦產，泛指一切埋藏在地 下（或分布于地表的、或巖石風化的、或巖石沉積的）可供人類利用的天然礦物或巖石資源， 根據礦產特性及其主要用途，礦產分為能源礦產、金屬礦產、非金屬礦產和水氣礦產，頁巖 氣就是其中一種礦產。人們為了將地下的頁巖氣開采出來，人們都會在資源地建立礦井，礦 井就是在地底下開采的礦山。礦井在開采頁巖氣的時候，需要將地下的巖層致裂，目前人們 都是采用致裂器將巖層致裂，現有的致裂器雖然可以將巖層致裂，但是致裂強度不夠，使得 頁巖氣的抽采效率不高，能源利用率不高，這都為使用者帶來了不便。

爆破內容

本.的目的在于提供一種二氧化碳氣體爆破設備，以解決上述背景技術中提出的問題。

為實現上述目的，本.提供如下技術方案：

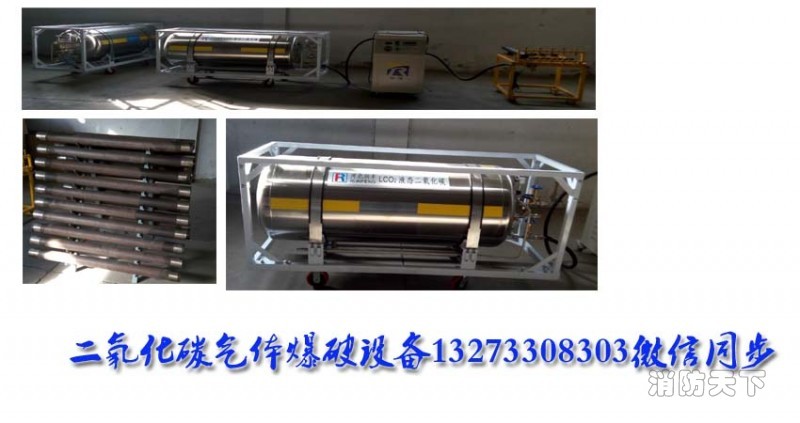

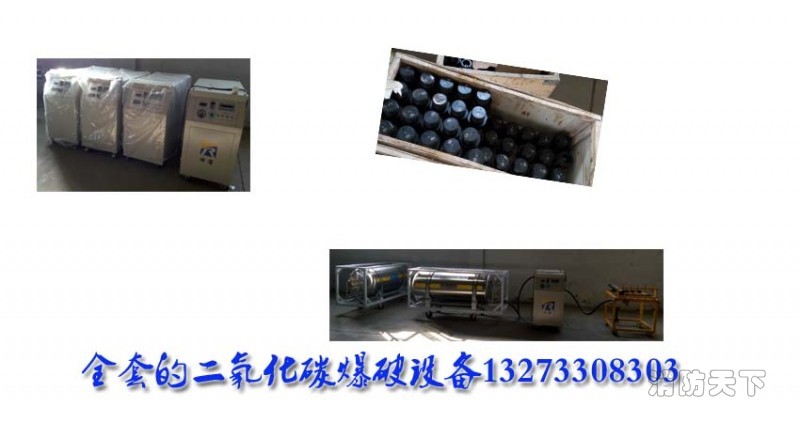

一種二氧化碳氣體爆破設備，包括主管、泄能裝置、能量隔離釋放裝置、充能電極閥、激發裝置和連 接部件，所述泄能裝置和充能電極閥分別連接在主管的兩端，充能電極閥上設置有充氣閥 門、電極柱、儲能通道、儲能開關閥門和電路板并且儲能通道與主管連通，電極柱包括di一 電極柱和第二電極柱，連接部件上設置有銷孔，能量隔離釋放裝置與主管相連并且能量隔 離釋放裝置與激發裝置的電路相連，激發裝置安裝在主管內，連接部件分別安裝在泄能裝 置和充能電極閥的兩端，主管內安裝有氣體，激發裝置通過電極與充能電極閥的di一電極 柱和第二電極柱相連，電極柱安裝在電極孔中，主管兩側均設置有密封系統，連接部件和內 管內部均設置有電路系統，連接部件上設置有導向孔。

作為本.進一步的方案：密封系統包括密封墊、密封環和密封膠，密封墊、密封 環和密封膠均采用阻燃材料制作，密封墊位于能量隔離釋放裝置和主管之間，密封環位于 電極柱和充能電極閥之間。

作為本.進一步的方案：泄能裝置包括泄能通道和定向泄能釋放孔，儲能開關 閥門上設置有輸氣口。

作為本.進一步的方案：能量隔離釋放裝置上設置有壓力控制顯示器、隔離釋 放門和能量隔離釋放片，能量隔離釋放片鑲嵌在泄能裝置和主管之間。

作為本.進一步的方案：主管采用鋼材料制作，氣體采用氮氣或者二氧化碳，氣 體中摻雜有沙粉顆粒，連接部件與泄能裝置和充能電極閥之間均采用紐扣式連接。

與現有技術相比，本.的有益效果是：該裝置設計合理，可以充裝多種用于巖層 中壓裂或煤層中致裂的氣體，首次采用氣體與少量沙粉顆粒混合用，使得致裂的效果更好， 持續時間更長，能源利用率高；該裝置可以多個連接，可進行超深孔致裂，解決了多個管路 連接的電路不可靠、提供能量不足、密封系統經常出現漏氣等問題；該裝置中主管內的壓力 和壓力的釋放由能量隔離釋放裝置進行控制，使得致裂器釋放壓力和能量更加準確可控， 控制的壓力更加安全可靠；該裝置所有的電路連接均為內置全封閉，在整個操作過程中無 明火，在煤與瓦斯突出的礦井中使用更為安全。

附.說明

.1為二氧化碳氣體爆破設備的結構示意.。

其中：1-導向孔，2-連接部件，3-泄能裝置，4-電極，5-能量隔離釋放裝置，6-隔離 釋放門，7-銷孔，8-泄能通道，10-氣體，11-主管，12-激發裝置，13-di一電極柱，14-第二電 極柱，15-儲能通道，16-充能電極閥，17-儲能開關閥門，18-輸氣口，19-電路板，20-電極孔。

具體實施方式

下面結合具體實施方式對本的技術方案作進一步詳細地說明。

請參閱.1，一種二氧化碳氣體爆破設備，包括主管、泄能裝置、能量隔離釋放裝置、充能 電極閥、激發裝置和連接部件，所述泄能裝置和充能電極閥分別連接在主管的 兩端，充能電極閥上設置有充氣閥門、電極柱、儲能通道、儲能開關閥門和電路板并且儲能通道與主管連通，電極柱包括di一電極柱和第二電極柱，連接部件上設 置有銷孔，能量隔離釋放裝置與主相連并且能量隔離釋放裝置與激發裝置的電 路相連，激發裝置安裝在主管內，連接部件分別安裝在泄能裝置和充能電極閥的 兩端，主管內安裝有氣體，激發裝置通過電極與充能電極閥的di一電極柱和第 二電極柱相連，電極柱安裝在電極孔中，主管兩側均設置有密封系統，連接部件和 內管內部均設置有電路系統，連接部件上設置有導向孔。密封系統包括密封墊、密封環 和密封膠，密封墊、密封環和密封膠均采用阻燃材料制作，密封墊位于能量隔離釋放裝置和主管之間，密封環位于電極柱和充能電極閥之間。泄能裝置包括泄能通道和定向 泄能釋放孔，儲能開關閥門上設置有輸氣口。能量隔離釋放裝置上設置有壓力控制顯 示器、隔離釋放門和能量隔離釋放片，能量隔離釋放片鑲嵌在泄能裝置和主之間。主管采用鋼材料制作，氣體采用氮氣或者二氧化碳，氣體中摻雜有沙粉顆粒，連接部與泄能裝置和充能電極閥之間均采用紐扣式連接。

本.的工作原理是：儲能開關閥門用于控制所充能量級，能量隔離釋放裝置在壓力達到一定峰值時，瞬間自動釋放主管中的能量。連接部件與兩邊的充能電極閥和泄能裝置相連接，用于多支致裂器同時使用。當主管中的氣量達到一定的數量級時將 關閉閥門，充氣通道與主管相連通，電路裝置設置在充能電極閥的中間，電路裝置包括 di一電極柱、第二電極柱以及通往主中激發裝置的電路，其電路主要用于 控制激發裝置和多管件連接的串并連線路。激發裝置中設置有為主管中氣體提供 能量的物質，其是通過線路與充能電極閥的電極柱相連接，另一端通過能量隔離釋放裝 置與外部連接，激發裝置是通過電來激活提供能量的物質。主管由特殊鋼材制成，可 以承受至少170MPa的壓力，主管11中主要充裝氣體，也可放置少量的沙粒。電路系統是設 置在主管內部的，其通過充能電極閥、激發裝置和能量隔離釋放裝置，電路系統的 兩端都可以與外部相連接，可用于多個致裂器連接，電路系統的線路為暗線連接，操作過程 中不會出現明火，電路系統穩定可靠。主管中的氣體通過激發裝置激發變成氣態產 生能量，當能量達到一定峰值時，能量隔離釋放裝置中的閥門將自動打開，通過泄能通道以及定向泄能釋放孔對周圍的巖體和煤體進行致裂，泄能通道是為了更好的集中能量，定 向泄能釋放孔為能量提供方向，解決了煤礦現有的爆破、水力壓裂時對頂板及巷道的破環 難題。密封系統可以保證電路的穩定與氣體不能夠泄漏，所有密封環、密封劑和密封膠采用 都是采用阻燃材料，以免在操作過程發生摩擦起火導致氣體泄漏等現象。連接部件分別連 接在泄能裝置和充能電極閥的兩端，連接方式為紐扣式連接，連接部件主要用于多個 致裂器進行連接，用于超深孔致裂，連接過程中的電路系統在連接部件的內部。當能量達 到設置的峰值時閥門將自動打開，通過泄能通道和定向泄能釋放孔向外釋放能量。隔離釋 放門和隔離釋放片對主管中的氣體壓力進行控制，有效的監控主管中的壓力，精準 控制釋放壓力。氣體與少量的沙粉顆粒混合用于支撐孔的裂隙，使得致裂的效果更好，持 續時間更長。

該裝置設計合理，可以充裝多種用于巖層中壓裂或煤層中致裂的氣體10，首次采 用氣體10與少量沙粉顆粒混合用，使得致裂的效果更好，持續時間更長，能源利用率高；該 裝置可以多個連接，可進行超深孔致裂，解決了多個管路連接的電路不可靠、提供能量不 足、密封系統經常出現漏氣等問題；該裝置中主管內的壓力和壓力的釋放由能量隔離釋 放裝置進行控制，使得致裂器釋放壓力和能量更加準確可控，控制的壓力更加安全可靠； 該裝置所有的電路連接均為內置全封閉，在整個操作過程中無明火，在煤與瓦斯突出的礦 井中使用更為安全。

上面對本的較佳實施方式作了詳細說明，但是本并不限于上述實施方 式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本宗旨的前提下 做出各種變化。石杰13273308303（微信
