一、系統概述

1.1 拓撲結構圖

    鎧裝電纜防盜報警系統是由現場終端、監控中心以及無線通信網絡組成的一個系統性解決方案，其拓撲結構如圖一所示。現場終端是10k 鎧裝電纜防盜報警裝置的簡稱，是整個系統的核心。現場終端既可以獨立運行，也可組網運行。整個系統中還可以兼容、配置紅外探測器、紅外對射管、震動傳感器等前端設備，還可以進行視頻聯動報警輸出。通過監控中心，該系統還可以實現環境信息、報警信息的遠程傳輸與集中管理。

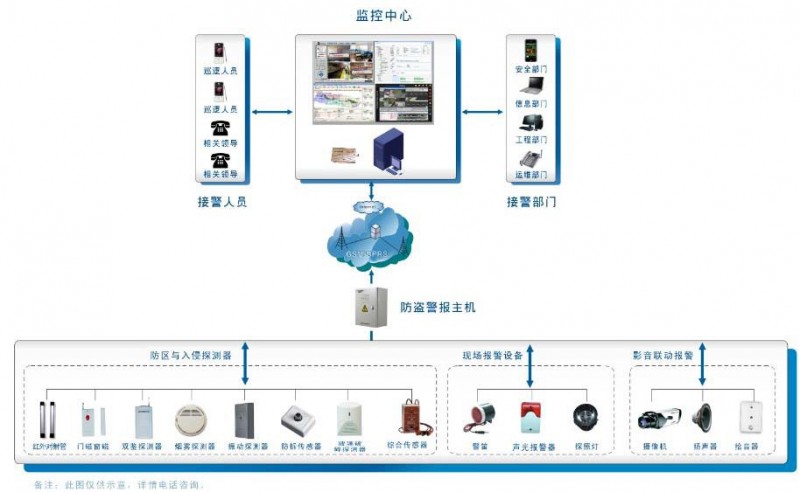

圖一：鎧裝電纜防盜報警系統拓撲結構圖

1.2 運行方式

1.2.1 單機運行

? 每臺現場終端都可以獨立運行；

? 適用于小批量安裝用戶，降低初期投入；

? 使用 GSM/GPRS 移動通信網絡（以下簡稱：GSM 手機網絡）發出報警信息。

1.2.2 組網運行

? 多臺現場終端可以組網運行；

? 通過監控中心的軟件平臺，可以同時管理 2000 臺現場終端；

   便于維護和查找設備；并方便對報警、出警事件進行統一的管理與考核。

1.2.3 防區擴展

? 每臺現場終端預留不少于4 路的外部防區；

? 用戶可以根據需要，擴展環網柜門磁開關、紅外檢測等防區；

? 所有防區均可以遠程布防或撤防。

1.3 系統特點

? 全無線。采用GSM 手機網絡作為通信平臺，實現無線通信與組網。因此，不需要為新增的監控點專門鋪設傳輸線路。GSM 手機網絡為公用信息系統，具有信號覆蓋廣、通信可靠性高、使用成本低等優勢。所有現場終端以及通信機均可即插即用，通過無線方式進行互通互聯。

? 純直流。環網柜及電纜溝道內部普遍沒有220V 交流供電；安裝PT 或CT 需要進行設備改造，因而審批流程復雜，現場施工繁瑣。鎧裝電纜防盜報警裝置采用全電池、純直流電源系統供電，無需通過配網本身獲得交流電源。

? 免布線。在許多情況下，由于受到山地、港口和開闊地帶等特殊地理環境的限制，難以對現場終端與電力設備進行交流供電、有線通信等布線工程。鎧裝電纜防盜報警裝置具有無需現場布線的特點：既不需要鋪設專用通信信道，也不需要改造配網的現有設備進行交流供電。這使得我們的產品在安裝、施工期間，無須挖溝埋管，特別適合點多、線長、無人值守的鎧裝電纜防盜報警場合。因此，我們的產品不僅具有施工難度小、安裝周期短、維護方便快捷等優點，而且杜絕了在電纜溝內進行二次布線、多重布線的危險性，具有極高的使用安全度。

1.4 適用范圍

    本系統適用配網中以10kV 為主的鎧裝電纜的防盜報警。

既能發現針對工作電纜的破壞，也能發現針對備用電纜的破壞；既能監測野蠻施工、自然災害等因素造成的外力破壞，也能監測電纜剝皮、整根盜割等電纜盜割行為；既能適用直埋敷設、穿管敷設，也能適用溝道敷設、隧道敷設等多種電纜敷設方式。

1.5 特別申明

    第一、就算是完好的產品，遇到如下情況時也存在誤報或漏報的可能：

? ◆ 電子元器件失效；

? ◆ 電磁環境極其惡劣時；

? ◆ 供電電源不穩定或不符合要求；

? ◆ 不具備安裝條件、安裝不當或錯誤的安裝；

? ◆ 沒有經過江蘇久創的特許而擅自對該裝置進行變更或修改。

   第二、為了保證裝置完好、保證裝置正常工作，建議每個季度對防盜報警裝置進行定期檢測，并對周邊環境進行清理。

   第三、雖然鎧裝電纜防盜報警裝置為用戶提供了一種防止電纜盜割的技術手段，但任何技防手段都不應該看成是保險的代名詞。財產所有人應該對其財產謹慎對待，即便鎧裝電纜等公共或私有財產是受到報警裝置保護的，也只有在確保裝置完好的前提下，將人防與技防相結合才能確保財產安全。一旦報警，應及時出警。



二、產品介紹

2.1 現場終端

2.1.1 產品概述

    每段需要保護的鎧裝電纜需要安裝一套或兩套現場終端。當安裝正確的鎧裝電纜發生盜割與破壞時，無論其是否通電，即無論是其工作電纜還是備用電纜，現場終端都將可靠、有效地發出報警。該產品徹底突破了城市10KV 環網供電系統中的鎧裝層盜割與聯絡線盜割等行業性的防盜技術瓶頸。

    現場終端可直接將報警短信通過移動通信網絡發到監控中心或維保人員的手機上，同時撥打電話進行語音報警。報警信息的主要內容包括：變電站信息、線路名稱等。

    現場終端還具有自身防破壞報警功能以及后臺錄音、現場鳴警等功能，可以設置多個短信與語音報警號碼（含固定電話）；能夠提供多路外設接口，可以外接被動入侵探測器或主動入侵探測器，從而實現環境監控報警。所有防區均可通過手機遠程布防與撤防。

2.1.2 工作原理

【原理說明】

    鎧裝電纜防盜報警裝置采用單端反激通信檢測技術。

    單端反激通信檢測技術的基本檢測原理是：在被保護電纜的第一端面形成激勵信號，并通過被保護電纜的鎧裝層發射激勵信號。該激勵信號沿被保護電纜傳播，在到達該電纜的第二端面時，部分信號會返回第一端面，形成反饋信號。該反饋信號與激勵信號的波形類似，但幅度與相位不同。通過被保護電纜的第一端面接收反饋信號，并計算反饋信號與預置的標準值之差，判斷被保護電纜的是否發生破壞或盜割。

【通訊方式】

    采用GSM 手機網絡作為通信平臺，實現無線通信與組網。

    本系統是利用現有的無線公用通信網絡傳輸報警信號，不用額外鋪設通信線路。

【報警方式】

通過GSM 手機網絡實現短消息報警和電話語音報警。

2.1.3 基本功能

   防外力破壞。

   防電纜剝皮。

   防整根盜割。

2.1.4 外觀結構說明

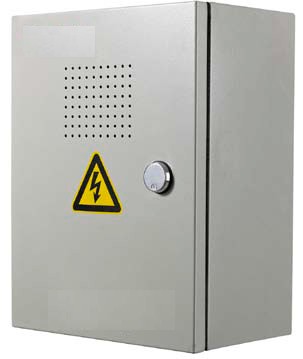

【外觀結構示意圖】

2.1.5 接線端子及其說明

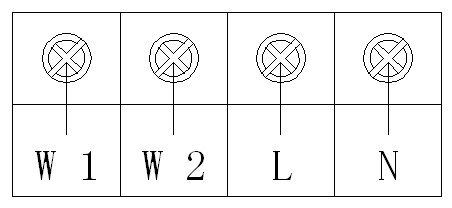

【接線端子示意圖】

【接線端子定義】

    W1 延長線1     L 電源火線

W2 延長線2     N 電源零線



2.1.6 技術參數

參數名稱	技術指標	備注
主電源	17±0.5 Vmp，晶體硅太陽能電池組件，5 Wp	可充電鉛酸電池為：12VDC/2200mAh
輔助電源	單相交流 50Hz，220VAC±10%
功耗	5W(報警)/0.3W(/待機)
網絡	GSM 900/1800MHz，TX 輸出功率為1W
外形尺寸	365×260×168	H×W×D
重量	11.08kg(毛重) /10.38kg(凈重)
響應時間	≤10 秒	GSM 網絡正常狀態
監測電纜長度	3km(單端)/10km(雙端)
監測電纜類型	工作電纜與備用電纜均可；敷設方式不限
報警聲壓	108±3dB
外部接口	RS-232 串口
工作環境	溫度-30℃～70℃；濕度0～95﹪RH
儲存條件	溫度-40℃～80℃；濕度0～99﹪RH

2.2 通信機

2.2.1 產品概述

   通信機用于監控中心或計算機平臺。通信機主要用于監控中心與現場終端之間通訊協議轉換。

2.2.2 基本功能

   接受報警信息、向現場終端發送管理信息和設置命令、查詢終端工作狀況等。其主要功能包括：

? 指示系統工作狀態。

? 監控系統中各現場終端工作狀態。

? 接收各現場終端報警信息。

2.2.3 外觀結構說明

   【外觀結構示意圖】

2.2.4 接線端子及其說明

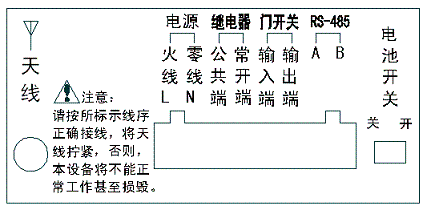

【接線端子示意圖】

【接線端子定義】

1 電源火線     5 門開關輸入

2 電源零線     6 門開關輸出

3 公共端COM.   7 485-A

4 常開端NO.    8 485-B

2.2.5 技術參數

參數名稱	技術指標	備注
電源	12VDC/2.0A。	可通過電源適配器供電
網絡	GSM 900/1800MHz，TX 輸出功率為1W
外形尺寸	53×176×96	H×W×D
重量	0.43kg
響應時間	≤10 秒	GSM 網絡正常狀態
外部接口	1、RS-232 串口； 2、外置式帶 MIC 耳機AUDIO 接口
工作環境	溫度-25℃～65℃；濕度0～95﹪RH
儲存條件	溫度-35℃～75℃；濕度0～95﹪RH

2.3 監控中心

2.3.1 系統配置

組網運行時,需要在機房等場所建立一個監控中心,以便對多臺現場終端的狀態與報警信息進行遠程、集中的管理。監控中心最小配置包括：1 臺通信機、1 套管理軟件、1 臺計算機以及1 條固定IP 地址的ADSL 網線組成。

2.3.2 管理軟件

【主要功能】

? ◆ 接受報警信息和電話。

? ◆ 手動查詢終端信息。

? ◆ 建立報警記錄數據庫。

? ◆ 設置管理權限。

【技術特點】

? ◆ 信息完備，可以提供系統當前的所有信息。

? ◆ 界面友好，采用圖形化界面，易于使用。

? ◆ 系統支持的終端數量柔性可調，增加、減少非常方便。

2.3.3 技術參數

參數名稱	技術指標	備注
系統可用率	≥ 99.9%
報警及時率	≥ 99.9%
報警準確率	≥ 99.9%
最大裝置數量	2000 臺
平均無故障時間	≥ 30000 小時



三、安裝信息

 在安裝之前，請仔細閱本安裝信息，從而確保安裝質量與施工安全。

3.1 整機的安裝與固定

   3.1.1 安裝位置

? 為了能有效防水，請垂直于地面安裝；

? 應盡量選擇開闊、無陰影、正向朝南的安裝環境，以便太陽能電池有效工作。

    3.1.2 安裝方式

    本裝置適應多種安裝環境。安裝隊伍可根據現場情況，選用以下任意一種安裝方式：

? ◆ 安裝在臺架上；

? ◆ 安裝在墻面上；

? ◆ 安裝在環網柜外墻上；

? ◆ 安裝在環網柜柵欄上。

3.1.3 安裝輔料

   附件箱提供了以下安裝輔料以供選用：

?    ◆ φ8 膨脹螺栓；

?    ◆ 1000mm 長，12mm 寬的不銹鋼扎帶；

?    ◆ 專用安裝鋼條及塑料捆扎帶若干等。

3.2 安裝示范圖片

3.2.1 臺架安裝

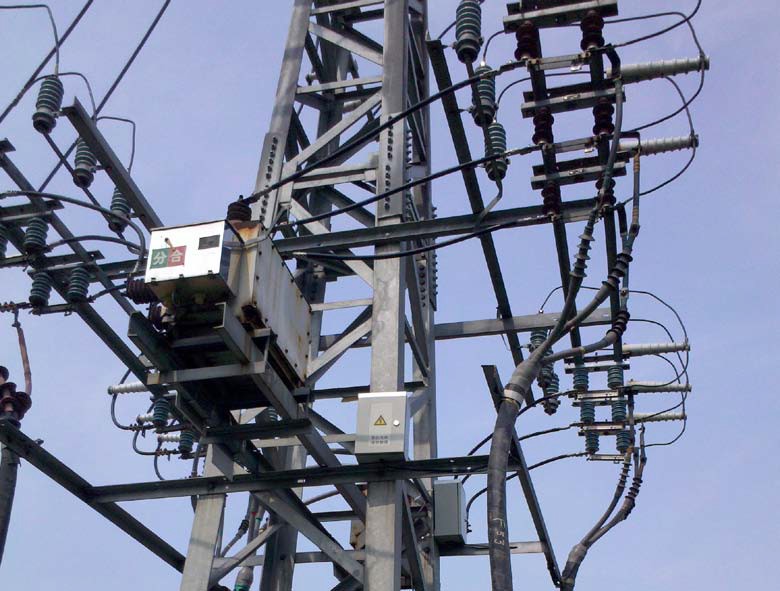

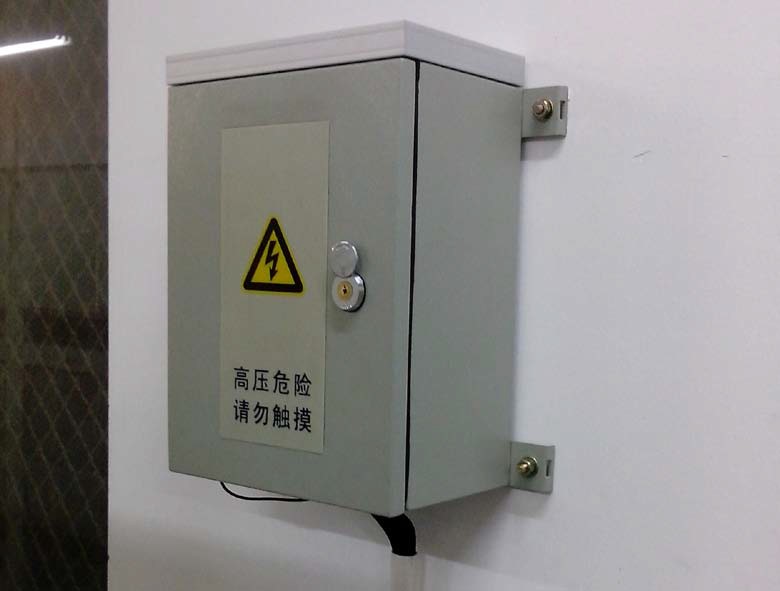

3.2.2 墻面安裝

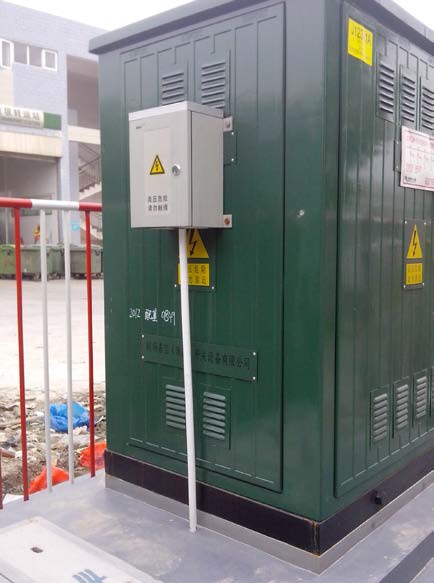

3.2.3 環網柜安裝

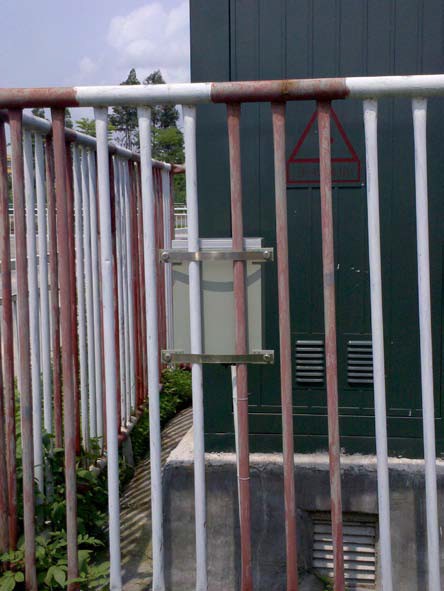

3.2.4 柵欄安裝
