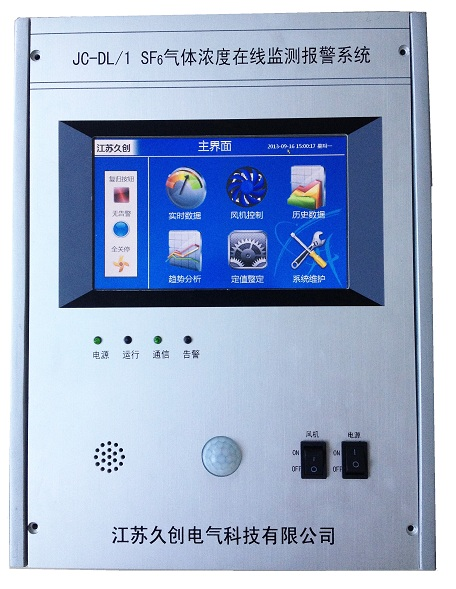

點擊圖片查看原圖
● 功能簡介
SF6氣體監測主機包括CPU主控單元、報警單元、通信單元、顯示單元。實時采集現場各氣體檢測器數據，判斷是否超標，超標則進行聲光報警、啟動風機等輸出動作。具體功能如下：
☆ 環境中所有監測點的遙測和遙信實時顯示功能
☆ 環境中所有監測點報警信息實時顯示功能
☆ 定值整定功能
☆ SF6氣體濃度超標和缺氧報警功能
☆ 缺氧或SF6濃度超標，強制排風功能
☆ 報警時風機自動啟動功能
☆ 定時自動排風功能
☆ 手動強制開啟或關停全部風機,
☆ 歷史數據查詢、顯示和存儲功能
☆ 遙測值歷史曲線趨勢查詢、顯示功能
☆ 進入GIS室自動播報當前環境狀態功能
☆ 不同區域多監測點配置功能
☆ 多點組網功能，可提供通訊規約與變電站后臺數據庫對接（預留）
☆ 提供通用通信接口，預留與后臺監控及消防系統對接功能（預留）
☆ 報警信息存儲、記錄功能
☆ 聲光、語音報警功能
☆ 遠程報警功能
☆ 人體紅外探測感應功能
☆ 數據遠傳功能
● 技術指標
☆ 報警輸出接點電流：2A
☆ 功耗：<25W
☆ SF6氣體濃度報警點： 1000μV/V（0—3000μV/V范圍內可設制）
☆ 缺氧報警點：18%（0～30%范圍內可設制）
☆ 風機通風時間設定：15min/次或30min/次（可設制）
☆ 工作電源：AC220V/50HZ
☆ 通信規約：Modbus協議 RTU傳輸 CRC16校驗
☆ 安裝方式：掛壁式
☆ 外型尺寸為：330mm×250mm×65mm
●主機接口端子說明
SF6監測主機的接口端子如圖1所示。

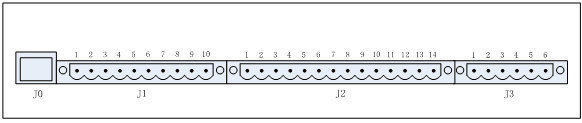

圖1 SF6監測主機接口端子圖
從左向右分別為網口J0，10芯端子J1，14芯端子J2和6芯端子J3。其中，J1、J2和J3端子的定義如圖2所示。

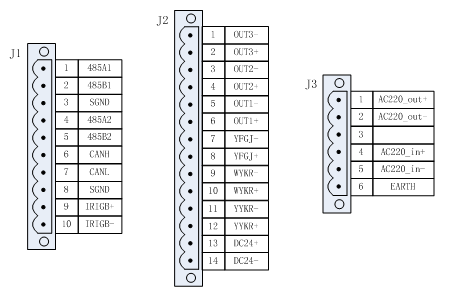

圖2 J1、J2和J3端子定義圖
J1是SF6監測主機的通信接口。主要用于裝置與后臺、主機與終端的數據通信以及B碼對時。其中默認配置485A1、485B1和網口為后臺主機遠傳通信接口，485A2、485B2為氣體檢測器與風機控制器接入，IRIGB+、IRIGB-為B碼對時。
J2端子包含了SF6監測主機的開入開出以及DC24V輸出，詳細說明如下。
J2-1，J2-2：聲光報警無源空節點（可選配為通用開出節點）
J2-3，J2-4：遠動報警無源空節點（可選配為通用開出節點）
J2-5，J2-6：消防聯動報警空節點
J2-7，J2-8：裝置報警空節點，需復歸返回
J2-9，J2-10：無源開入節點，用于紅外輸入啟動風機
J2-11，J2-12：有源開入節點（DC24V），用于消防聯動禁止啟動風機
J2-13，J2-14：24V直流電源輸出
J3是AC220V電源的輸入輸出接口，AC220V輸入輸出均受控于裝置電源開關的通斷。
