溫度歷來是一個非常重要的參數，在電力、煤炭、醫療、軍事和生活等許多地方，都需要用到測溫裝置來檢測溫度。溫度的實時監測已經成為各行各業進行安全生產和減少損失采取的重要措施之一。特定場合下由于監測點比較分散、偏遠，采用傳統的溫度測量方式周期長、成本高，而且測量員必須到現場進行測量，因此工作效率非常低。電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線排連接處老化等問題，時常造成設備過熱甚至爆炸。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。JC-CWS/1無線測溫系統是將溫度傳感器安裝到開關柜內的帶電接頭觸點上，在線測量該點溫度后，以無線方式將數據上傳，集中顯示，并實現超溫報警。還可與電力自動化系統連接，用戶在遠端監視設備溫度運行狀態，系統發現設備溫度異常，自動遠程報警及時發現事故隱患。
二、 技術特點
采用先進的數字化及無線傳輸技術，獨特的絕緣性能，使用方便經濟。
標準化設計，可方便擴展與其它系統互連，費用低廉，安裝靈活。
保證使用距離情況下，采用超低功耗設計，傳感器電池供電時間為5-8年，電池可更換。
抗強電磁干擾設計，運行安全、可靠、準確性高。

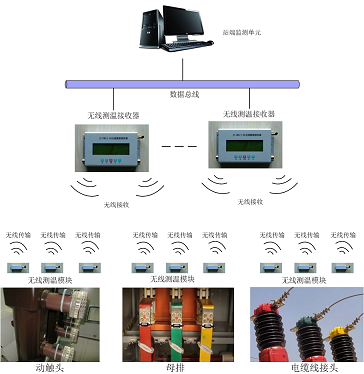

三、 系統結構圖
四、 工作原理
每一個傳感器測溫電路中都包含有一片CPU,它定時啟動A/D轉換器工作。A/D轉換器將感溫芯片檢測到的溫度信號變換成數字量，CPU經過數字濾波，標度變換等計算后，將測量數據送到傳感器中的無線收發模塊，無線收發模塊將電信號轉換成無線信號發射出去。在主機側，另有一個無線收發模塊來接收全部測溫電路發來的無線電信號，并將無線電信號轉換成電信號。主機內的CPU讀取該電信號，就可以知道該傳感器檢測到的觸點溫度。
無線溫度傳感器由溫度傳感器、單片微處理系統和無線收發模塊以及電源部分組成。
五、 與其他測溫方式比較
（1）普通測溫
常規的熱電偶、熱電阻、半導體溫度傳感器等測溫方式，需要金屬導線傳輸信號，絕緣性能不能保證。JC-CWS/1無線測溫系統具有優異的絕緣性能，隔離開關柜的高壓，能夠直接安裝到開關柜內的高壓觸點上，準確測量高壓觸點的運行溫度。
（2）紅外測溫
紅外測溫無法透過柜門測量內部設備，開關柜運行時必須關閉柜門，傳感器必須安裝在開關柜內壁，對安裝精度要求較高，母排灰塵導致測量不準確。JC-CWS/1無線測溫系統溫度傳感器直接安裝到帶電物體的表面，可在封閉的柜體內直接測量設備溫度后，以無線方式傳出。
六、 技術參數
|
無線測溫傳感器 |
頻率范圍 |
240-930MHz可設（出廠設置為免申請433MHz） |
|
傳輸距離 |
100m～1000m可設 |
|
|
數據速率 |
2.4-128Kbps |
|
|
發射電流 |
11-60mA可設 |
|
|
睡眠電流 |
60nA |
|
|
工作電壓 |
1.9～3.6V |
|
|
發射功率 |
8-20db可設 |
|
|
測量溫度 |
-50℃～+150℃ |
|
|
測量精度 |
±0.5℃ |
|
|
溫度測量上報 |
溫度測量周期：1秒 定時上報周期：1秒-18小時可設（出廠設置為1小時） |
|
|
溫度報警 |
＞70℃或＞1℃/10秒立即上報 |
|
|
外形尺寸 |
25mm*25mm*62mm |
|
|
無線測溫顯示器 |
頻率范圍 |
240-930MHz可設（出廠設置為免申請433MHz） |
|
傳輸距離 |
100-1000m可設 |
|
|
電源 |
220V±10% 50Hz（直流可訂制） |
|
|
485通訊波特率 |
9600bps（其它可訂制） |
|
|
LCD液晶顯示 |
每個可1～30個溫度點，超過可訂制 |
