采用網絡連接器和用于Profibus網絡電纜連接。

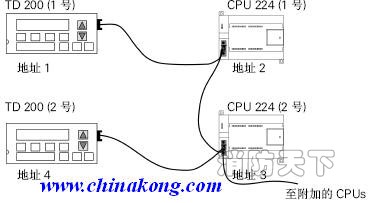

網絡連接典型配置
?

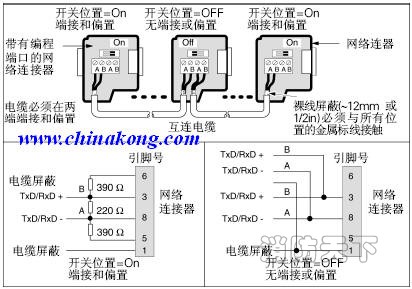

網絡連接器和網絡電纜的連接
安全可靠

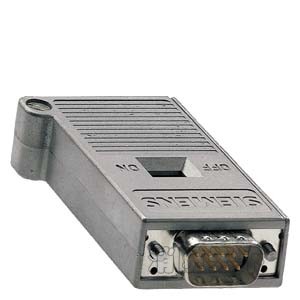

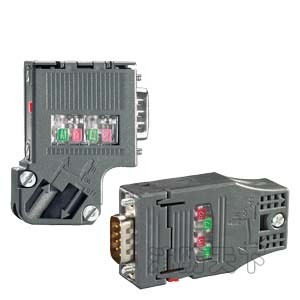

西門子原裝DP接頭耐用方便快捷：
西門子DP接頭隔離功能
總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。
可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。
通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）
| 總線連接器 | |
| 6GK1 905-6AA00 | 快速剝線工具 |
| 6ES7 972-0BA52-0A0 | 90 度電纜出線 |
| 6ES7 972-0BB52-0A0 | 90 度電纜出線 |
| 6ES7 972-0BA50-0A0 | 快速連線網絡接頭（不帶編程口） |
| 6ES7 972-0BB50-0A0 | 快速連線網絡接頭（帶編程口） |
| 6ES7 972-0BA12-0A0 | 90度網絡接頭（不帶編程口） |
| 6ES7 972-0BB12-0A0 | 90度網絡接頭（帶編程口） |
| 6ES7 972-0BA42-0A0 | 代替34.35 |
| 6ES7 972-0BB42-0A0 | DP， 總線連接 |
| 6ES7 972-0BA41-0A0 | 35度網絡接頭（不帶編程口） |
| 6ES7 972-0BB41-0A0 | 35度網絡接頭（帶編程口） |
| 6GK1 500-0EA02 | 無角度網絡接頭（不帶編程口） |
| 6GK1 500-0FC00 | 無角度快速連線網絡接頭（不帶編程口） |
| 總線連接器 | |
| 6GK1 905-6AA00 | 快速剝線工具 |
| 6ES7 972-0BA52-0A0 | 快速連線網絡接頭（不帶編程口） |
| 6ES7 972-0BB52-0A0 | 快速連線網絡接頭（帶編程口） |
| 6ES7 972-0BA12-0A0 | 90度網絡接頭（不帶編程口） |
| 6ES7 972-0BB12-0A0 | 90度網絡接頭（帶編程口） |
| 6ES7 972-0BA41-0A0 | 35度網絡接頭（不帶編程口） |
| 6ES7 972-0BB41-0A0 | 35度網絡接頭（帶編程口） |
| 6GK1 500-0EA02 | 無角度網絡接頭（不帶編程口） |
| 6GK1 500-0FC10 | 無角度快速連線網絡接頭（不帶編程口） |
Profibus總線電纜 藍色2芯DP軟電纜6XV1830-3EH10
●6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜
●實心裸銅線導體作芯線，2芯并合成對，芯線紅綠二色。
●鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，外觀藍色
●大加速度:4 m/s2, 至少 3 百萬次 彎曲次數
●彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售
●大長度: 8000m, 小訂購量: 20 m (原6XV1830-3BH10已升級為6XV1830-3EH10)
●帶米標識，分100米、200米、500米、1000米木輪包裝。
●工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
profibus西門子PA電纜 黑色2芯PA電纜6XV1830-5FH10
產品特性：
●符合IEC 61158-2標準的現場總線系統用PROFIBUS-PA總線電纜
●由于采用雙屏蔽，具有強抗干擾性。
●適合不同應用的不同版本 (適合于危險區域和不適合于危險區域).
●電纜上印有米長度標記而便于確定長度
安裝說明
●快速連接 ：可用 FastConnect 剝線工具剝去用于 PROFIBUS-PA 的 FC過程電纜的外皮和屏蔽層，使其達到精確長度。
●使用FastConnect剝線工具和SpliTConnect分接頭能簡化現場設備的連接，例如連接到PROFIBUS-PA總線系統。
●電纜布線 ：在貯存、運輸和電纜敷設過程中，兩端需用收縮帽密封兩端。符合允許的彎曲半徑和張力負載！
