- 1個CR上多可連接21個S7-400 ER。
- 為ER分配編號以便識別。 必須在接收IM的編碼開關中設置機架號。 可以分配1到21之間的任何機架號。 編號不得重復。
- 在一個CR中多可插入六個發送IM。 不過，一個CR中只允許存在兩個能夠傳輸5 V電壓的發送IM。
- 連接到發送IM接口的每個線路中多可包括四個ER(不帶5 V電壓傳輸)或一個ER(帶5 V電壓傳輸)。
- 通過通訊總線進行數據交換時限定為7個機架，即1個CR和編號為1到6的6個ER。
- 不得超過為連接類型指定的大(總)電纜長度。
上海非俗工控自動化設備有限公司
（西門子代理商）
聯系人 ：瞿章明（ 銷售工程師 ）
24小時服務熱線 ：132 1743 0013
商務QQ ：2750 130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
我公司只銷售西門子原裝正品，假一罰十,享受西門子免費質保一年（部分產品可換新）

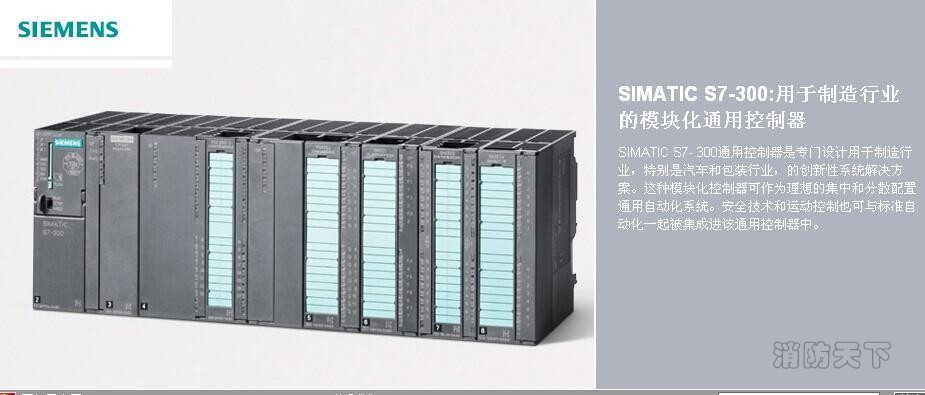

ta-ke-src="http://www.5b5k.com/file/upload/201805/18/15-17-28-63-18341.jpg" alt="" />西門子PLC/S7-200/S7-300/S7-400/S7-1200
西門子變頻器/MM420/MM430/MM440/G120/V20
西門子觸摸屏/TP/OP/MP/K-TP等各系列/精彩系列
西門子通訊網卡及電纜/6XV1830-3EH10，6XV1830-0EH10兩種型號/各系網卡類型
西門子直流調速器
西門子各系軟啟動器
西門子LOGO...
以上均為本司優勢產品另出售西門子工業自動化各類產品，價格在市場上競爭力強！物流完善，發貨迅捷、售后完全，讓您無憂采購！歡迎各工程商、中間商、直接客戶來電洽談咨詢。
真品質·優服務·惠大眾
1年質保，隨需而至。
客戶收到貨物后，7天內發現產品本身任何質量問題，可申請退換服務，或者全額退款均可！
貨物運輸，采用快遞運輸。本司默認圓通，如需其他請與客服聯系，如需加急件順豐需到付郵資，利薄請諒解！
購貨流程：
選型-報價-簽訂合同-付款-發貨。
售出后本司會派專人跟蹤單號，確保貨物完好無缺交到客戶手中。
選擇非俗的優勢：
1、 采購總部位于德國，德國總公司直接歐美廠家采購，5000多家優質供應商。
2、 技術力量強大，有專業技術人員，相關品牌可提供產品的技術資料。
3、 德國公司集中采購，發貨及時庫存充足。
4、 貨期及時，拼單貨運。每周從德國發貨。
5、 合作過程簡約，直接源頭采購成本低。
SIMATIC 控制器
SIMATIC 控制器有多種多樣，包括從高性能 PLC 的書本型迷你控制器，到基于 PC 的控制器，無論什么要求，它都能滿足要求。
這些控制器的共同特點是，在小的空間里壓縮了大處理能力，能滿足苛刻的機械和氣候條件、高速及可擴展性等要求。
這種分級的性能特征是 SIMATIC 系列產品的力量所在。
數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸的大電流 |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
連接規則
將擴展機架連接到中央機架時，必須遵守下列規則：
列表: 不同連接中的電纜
|
連接類型 |
大(總)線路長度 |
|---|---|
|
本地連接，通過IM 460-1和IM 461-1，帶5 V電壓傳輸 |
1.5 m |
|
本地連接，通過IM 460-0和IM 461-0，不帶5 V電壓傳輸 |
5 m |
|
遠程連接，通過IM 460-3和IM 461-3進行 |
102.25 m |
|
遠程連接，通過IM 460-4和IM 461-4進行 |
605 m |
端接器
總線必須終止于線路中的后一個EU。 為此，請在線路的后一個EU中，在其接收IM的下部前連接器中插入適當的端接器。 不必往發送IM中未使用的前連接器內插入端接器。 IM 461-1不需要端接器。
列表: 接收IM的端接器
|
接收IM |
端接器 |
|---|---|
|
IM 461-0 |
6ES7461-0AA00-7AA0 |
|
IM 461-3 |
6ES7461-3AA00-7AA0 |
|
IM 461-4 |
6ES7461-4AA00-7AA0 |
