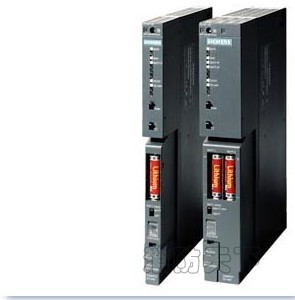

- 采用封裝式設計，以在S7-400系統的機架上使用
- 通過自然對流冷卻
- 插入式連接供電電壓，帶AC - DC編碼
- 防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
- 沖擊電流的限制值符合NAMUR建議NE 21
- 短路保護輸出
- 監視兩種輸出電壓。 如果其中一種電壓失效，電源模塊將向CPU報告故障。
- 兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
- 主時鐘控制
- 備用電池作為選件。 通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。 另外，備用電池可用來執行CPU的重啟動。 電源模塊和被備份的模塊都會監視電池電壓。
- 前面板上的操作和故障/錯誤LED。
提示
安裝AC電源模塊時，必須提供一個電源切斷裝置。
- 斷開電源模塊與主電源的連接(不僅僅是待機開關)。
- 卸下電源模塊。
- 將電源模塊安裝在插槽1中。
- 至少等1分鐘，然后重新接通線路電壓。
- 采用封裝式設計，以在S7-400系統的機架上使用
- 通過自然對流冷卻
- 插入式連接供電電壓，帶AC - DC編碼
- 防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
- 沖擊電流的限制值符合NAMUR建議NE 21
- 短路保護輸出
- 監視兩種輸出電壓。 如果其中一種電壓失效，電源模塊將向CPU報告故障。
- 兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
- 主時鐘控制
- 備用電池作為選件。 通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。 另外，備用電池可用來執行CPU的重啟動。 電源模塊和被備份的模塊都會監視電池電壓。
- 前面板上的操作和故障/錯誤LED。
提示
安裝AC電源模塊時，必須提供一個電源切斷裝置。
- 斷開電源模塊與主電源的連接(不僅僅是待機開關)。
- 卸下電源模塊。
- 將電源模塊安裝在插槽1中。
- 至少等1分鐘，然后重新接通線路電壓。
- 功能強大的處理器：
CPU 執行每條二進制指令時間僅為 0.045μs 。 - CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
快速 RAM 用于執行部分用戶程序 - 靈活擴展：
高 131072 個數字量以及 81932 個模擬量輸入/輸出。 - MPI多點接口：
通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。 - 模式選擇開關：
波動開關設計。 - 診斷緩沖區：
后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。 可以對輸入數目進行設定。 - 實時時鐘：
日期和時間附加在 CPU 的診斷消息后面 - 存儲卡:
用于擴展內置的裝載存儲器。 存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。 其結果是：- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。 可使用 RAM 和 FEPROM 卡。
- PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。 -
CPU 414-3 和 CPU 414-3 PN/DP 還包括：
- 附加模塊插槽：
可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。 -
CPU 414-3 PN/DP 另外包括：
- PROFINET 接口，帶 2 個端口（交換機）：
- PROFINET I/O，可連接 256 個 IO 設備
- PROFINET CBA
-
CPU313,314,315IMB以上的存儲器卡
用LED指示燈進行診斷:
LED說明
SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/O故障/錯誤（僅限于外部I/O）;○9通訊故障
BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮.
注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備.
STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍.
西門子PLCCPU復位
注意:CPU復位進行的活動:
1.CPU刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。
2.CPU刪除保持數據。
3.CPU測試本身的硬件。
4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。
步驟復位CPU存儲器
1將鑰匙開關拔至STOP位置
2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒）
3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。
當CPU完全復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。
SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、 凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：275 0130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
非俗愿同廣大同仁及客戶在中國自動化領域的發展進程中攜手共進，共創美好的明天！
Siemens/西門子6ES7 952-1AM00-0AA0RAM，8 M6ES7 952-1AM00-OAAO
RAM，2 M 6ES7 952-1AL00-0AA0
RAM，4 M 6ES7 952-1AM00-0AA0
RAM，8 M 6ES7 952-1AP00-0AA0
RAM，16 M 6ES7 952-1AS00-0AA0
RAM，64 M 6ES7 952-1AY00-0AA0
FLASH-EPROM，1 M 6ES7 952-1KK00-0AA0
FLASH-EPROM，2 M 6ES7 952-1KL00-0AA0
FLASH-EPROM，4 M 6ES7 952-1KM00-0AA0
FLASH-EPROM，8 M 6ES7 952-1KP00-0AA0
FLASH-EPROM，16 M 6ES7 952-1KS00-0AA0
FLASH EPROM，32 M 6ES7 952-1KT00-0AA0
FLASH EPROM，64 M 6ES7 952-1KY00-0AA0

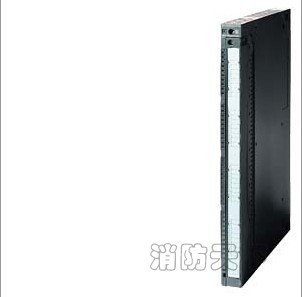

數字量輸入輸出模塊
SM 421 數字量輸入模塊，光隔離，32 DI，24 V DC 6ES7 421-1BL01-0AA0
SM 421 數字量輸入模塊，32 DI，120 V DC/AC 6ES7 421-1EL00-0AA0
SM 421 數字量輸入模塊，光隔離，16 DI，120/230 V UC，IEC1131-2 TYPE 2 6ES7 421-1FH20-0AA0
SM 421 數字量輸入模塊，電隔離，16 DI，24V DC，帶 0.05 ms 輸入延時，報警，診斷功能 6ES7 421-7BH01-0AB0
SM 421 數字量輸入模塊，光隔離，16 DI，24 ~ 60 V UC，報警，診斷 6ES7 421-7DH00-0AB0
SM 422 數字量輸出模塊，光隔離，16 DO，24 V DC，2 A 6ES7 422-1BH11-0AA0
SM 422 數字量輸出模塊，光隔離，32 DO，24 V DC，0.5 A 6ES7 422-1BL00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，120/230 V AC，2 A 6ES7 422-1FH00-0AA0
SM 422 數字量輸出模塊，光隔離，16 DO，5 ~ 230 V AC，5 A 繼電器 6ES7 422-1HH00-0AA0
SM 422 數字量輸出模塊， 光隔離，32 DO，24 V DC，0.5 A ，帶有 0.15 ms 輸出延時，診斷 6ES7 422-7BL00-0AB0
模擬量輸入輸出模塊
SM 431 模擬量輸入模塊，非隔離，16 AI，13 BITS，+/-10V，+/-20 MA，4 ~ 20 MA 20 ms 模塊更新 6ES7 431-0HH00-0AB0
SM 431 模擬量輸入模塊，光隔離， ISOLATED，8 AI，13 BIT，U/I/RESIST. 6ES7 431-1KF00-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST./THERMOEL/PT100 6ES7 431-1KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，8 AI，14 BIT，U/I/RESIST.0.416ms 掃描計時 6ES7 431-1KF20-0AB0
SM 431 模擬量輸入模塊，8 AI，16 BIT，U/I/THERMOEL.，光隔離 1 點/通用 6ES7 431-7KF00-0AB0
前連接器，用于模塊 6ES7431-7KF00-0AB0，螺釘型 6ES7 431-7KF00-6AA0
SM 431 模擬量輸入模塊，光隔離，8 AI，16 BIT，RESIST./PT100/NI100，診斷，報警，20 ms 模板更新 6ES7 431-7KF10-0AB0
SM 431 模擬量輸入模塊，光隔離，16 AI，16 BIT，U/I/RESIST./THERMOEL./PT100，報警，診斷 6ES7 431-7QH00-0AB0
SM 432 模擬量輸出模塊，光隔離，8 AO，13 BIT，U/I 6ES7 432-1HF00-0AB0
通訊處理器
CP 440-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 440-1CS00-0YE0
CP 441-1 通訊模塊，用于點對點連接，1 通道，含配置軟件 CD 6ES7 441-1AA05-0AE0
CP 441-2 通訊模塊，用于點對點連接，2 通道，含配置軟件 CD 6ES7 441-2AA05-0AE0
IF963-RS232 接口模塊，RS232 接口，用于到 CP441 的 PTP 連接 6ES7 963-1AA10-0AA0
IF963-TTY 接口模塊，TTY 接口，用于到 CP441 的 PTP 連接 6ES7 963-2AA10-0AA0
IF963-X27 接口模塊，RS422/RS485 接口，用于到 CP441 的 PTP 連接 6ES7 963-3AA10-0AA0
功能模塊
FM 450-1 計數模塊，2 通道，含配置軟件 CD 6ES7 450-1AP00-0AE0
S7-400產品介紹：
電源模塊的功能
S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。
電源模塊的共同特性
除了各自的特性外，電源模塊還有以下共同特性：
接通/斷開線路電壓
電源模塊有一個符合NAMUR的沖擊電流限制器。
電源模塊處于無效插槽中
如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。 在這種情況下，請按以下步驟正確啟動電源模塊：
S7-400產品介紹：
電源模塊的功能
S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。
電源模塊的共同特性
除了各自的特性外，電源模塊還有以下共同特性：
接通/斷開線路電壓
電源模塊有一個符合NAMUR的沖擊電流限制器。
電源模塊處于無效插槽中
如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。 在這種情況下，請按以下步驟正確啟動電源模塊：
數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸的大電流 |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
Design
