S7-400
功能強大的PLC，滿足中、高性能要求。
要求苛刻的任務的解決方案。
品種齊全的模塊和性能分級的 CPU，優秀適應自動化任務。
通過簡單實施分布式結構可實現靈活的使用；操作簡單的連接方法。
優秀的通訊和網絡連接選件。
方便用戶和簡易的無風扇設計。
當控制任務增加時，可自由擴展。
多CPU運行：
多個 CPU 在一個 S7-400 中央控制器中同時運行。
通過多處理器計算擴大 S7-400 的整體性能。例如，復雜的任務可以分解為各種技術，如開環控制、計算或通訊，并分配給不同的 CPU。每個 CPU 可賦與其本地的 I/O。
模塊化：
功能強大的 S7-400 背板總線和可以直接連接到 CPU 的通訊接口可以實現許多通訊線路的高性能操作。例如，這允許把一條通訊線路用于 HMI 和編程任務，一條通訊線路用于高性能和等距運動控制組件，一條通訊線路用于普通 I/O 現場總線。還可以執行額外需要的與 MES/ERP 系統或 Internet 的連接。
工程和診斷：
尤其是在使用采用高性能工程組件的大量自動化解決方案時，使用 SIMATIC 工程工具可以極為有效地組態和編程 S7-400。為此，提供有可高級語言（如 SCL）、用于順序控制的圖形工程工具、狀態圖和技術功能圖。
========================================================================
========================================================================

電源
6ES7 407-0DA02-0AA0 電源模塊(4A)
6ES7 407-0KA02-0AA0 電源模塊(10A)
6ES7 407-0KR02-0AA0 電源模塊(10A)冗余
6ES7 407-0RA02-0AA0 電源模塊(20A)
6ES7 405-0DA02-0AA0 電源模塊(4A)
6ES7 405-0KA02-0AA0 電源模塊(10A)
6ES7 405-0RA02-0AA0 電源模塊(20A)
6ES7 971-0BA00 備用電池

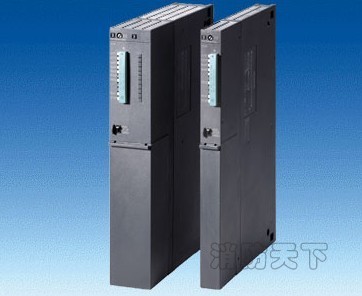

CPU
6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存
6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM
6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM
6ES7 400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)
6ES7 400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)
6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存
6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存
6ES7 414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存
6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存
6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存
6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存
6ES7 417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存
內存卡
6ES7 952-0AF00-0AA0 64K字節 RAM
6ES7 952-1AH00-0AA0 256K字節 RAM
6ES7 952-1AK00-0AA0 1M字節 RAM
6ES7 952-1AL00-0AA0 2M字節 RAM
6ES7 952-1AM00-0AA0 4M字節 RAM
6ES7 952-1AP00-0AA0 8M字節 RAM
6ES7 952-1AS00-0AA0 16M字節 RAM
6ES7 952-1AY00-0AA0 64M字節 RAM
6ES7 952-0KF00-0AA0 64K字節 FLASH EPROM
6ES7 952-0KH00-0AA0 256K字節 FLASH EPROM
6ES7 952-1KK00-0AA0 1M字節 FLASH EPROM
6ES7 952-1KL00-0AA0 2M字節 FLASH EPROM
6ES7 952-1KM00-0AA0 4M字節 FLASH EPROM
6ES7 952-1KP00-0AA0 8M字節 FLASH EPROM
6ES7 952-1KS00-0AA0 16M字節 FLASH EPROM
6ES7 952-1KT00-0AA0 32M字節 FLASH EPROM
6ES7 952-1KY00-0AA0 64M字節 FLASH EPROM
開關量輸入模板
6ES7 421-7BH01-0AB0 開關量輸入模塊(16點,24VDC)中斷
6ES7 421-1BL01-0AA0 開關量輸入模塊(32點,24VDC)
6ES7 421-1EL00-0AA0 開關量輸入模塊(32點,120VUC)
6ES7 421-1FH20-0AA0 開關量輸入模塊(16點,120/230VUC)
6ES7 421-7DH00-0AB0 開關量輸入模塊(16點,24V到60VUC)
開關量輸出模板
6ES7 422-1BH11-0AA0 開關量輸出模塊(16點,24VDC，2A）
6ES7 422-1BL00-0AA0 32點輸出，24VDC,0.5A
6ES7 422-7BL00-0AB0 32點輸出，24VDC,0.5A,中斷
6ES7 422-1FH00-0AA0 16點輸出，120/230VAC，2A
6ES7 422-1HH00-0AA0 16點輸出，繼電器，5A
模擬量模塊
6ES7 431-0HH00-0AB0 16路模擬輸入，13位
6ES7 431-1KF00-0AB0 8路模擬輸入，13位，隔離
6ES7 431-1KF10-0AB0 8路模擬輸入，14位，隔離，線性化
6ES7 431-1KF20-0AB0 8路模擬輸入，14位，隔離
6ES7 431-7QH00-0AB0 16路模擬輸入，16位，隔離
6ES7 431-7KF00-0AB0 8路模擬輸入，16位，隔離，熱電偶
6ES7 431-7KF10-0AB0 8路模擬輸入，16位，隔離，熱電阻
6ES7 432-1HF00-0AB0 8路模擬輸出，13位，隔離
功能模板
6ES7 450-1AP00-0AE0 FM450-1計數器模板
6ES7 451-3AL00-0AE0 FM451定位模板
6ES7 452-1AH00-0AE0 FM452電子凸輪控制器
6ES7 453-3AH00-0AE0 FM453定位模板
6ES7 455-0VS00-0AE0 FM455C閉環控制模塊
6ES7 455-1VS00-0AE0 FM455S閉環控制模塊
6DD1 607-0AA2 FM 458-1DP快速處理系統
6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC)
6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)
6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)
6DD1 607-0CA1 EXM 438-1 I/O擴展模板
6DD1 607-0EA0 EXM 448 通訊擴展模板
6DD1 607-0EA2 EXM 448-2 通訊擴展模板
6DD1 684-0GE0 SC64連接電纜
6DD1 684-0GD0 SC63連接電纜
6DD1 684-0GC0 SC62連接電纜
6DD1 681-0AE2 SB10端子模塊
6DD1 681-0AF4 SB60端子模塊
6DD1 681-0EB3 SB61端子模塊
6DD1 681-0AG2 SB70端子模塊
6DD1 681-0DH1 SB71端子模塊
6DD1 681-0AJ1 SU12端子模塊
6DD1 681-0GK0 SU13端子模塊


數字量模塊的特性

下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。





功能

將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。

組態

必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。

連接概述

請注意后面第二節中的連接規則。

Design

CPU 裝配有：

• 功能強大的處理器：
  CPU 執行每條二進制指令時間僅為 0.045μs 。
• CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
  CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
  CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
  快速 RAM 用于執行部分用戶程序
• 靈活擴展：
  高 131072 個數字量以及 81932 個模擬量輸入/輸出。
• MPI多點接口：
  通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。
• 模式選擇開關：
  波動開關設計。
• 診斷緩沖區：
  后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。 可以對輸入數目進行設定。
• 實時時鐘：
  日期和時間附加在 CPU 的診斷消息后面
• 存儲卡:
  用于擴展內置的裝載存儲器。 存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。 其結果是：
  • 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。 可使用 RAM 和 FEPROM 卡。
• PROFIBUS-DP 接口和組合的MPI/DP 接口：
  通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
  組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。

• CPU 414-3 和 CPU 414-3 PN/DP 還包括：

• 附加模塊插槽：
  可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。

• CPU 414-3 PN/DP 另外包括：

• PROFINET 接口，帶 2 個端口（交換機）：
  • PROFINET I/O，可連接 256 個 IO 設備
  • PROFINET CBA

  • CPU313,314,315IMB以上的存儲器卡 用LED指示燈進行診斷: LED說明 SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/O故障/錯誤（僅限于外部I/O）;○9通訊故障 BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮. 注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備. STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍. 西門子PLCCPU復位 注意:CPU復位進行的活動: 1.CPU刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。 2.CPU刪除保持數據。 3.CPU測試本身的硬件。 4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。 步驟復位CPU存儲器 1將鑰匙開關拔至STOP位置 2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒） 3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。 當CPU完全復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。
