- 采用封裝式設計，以在S7-400系統的機架上使用
- 通過自然對流冷卻
- 插入式連接供電電壓，帶AC - DC編碼
- 防護等級I(帶有保護導線)，符合IEC 61140；VDE 0140，第1部分
- 沖擊電流的限制值符合NAMUR建議NE 21
- 短路保護輸出
- 監視兩種輸出電壓。 如果其中一種電壓失效，電源模塊將向CPU報告故障。
- 兩種輸出電壓(5 VDC和24 VDC)共用一個公共接地端。
- 主時鐘控制
- 備用電池作為選件。 通過背板總線備份CPU和可編程模塊中的參數設置和存儲器內容(RAM)。 另外，備用電池可用來執行CPU的重啟動。 電源模塊和被備份的模塊都會監視電池電壓。
- 前面板上的操作和故障/錯誤LED。
提示
安裝AC電源模塊時，必須提供一個電源切斷裝置。
- 斷開電源模塊與主電源的連接(不僅僅是待機開關)。
- 卸下電源模塊。
- 將電源模塊安裝在插槽1中。
- 至少等1分鐘，然后重新接通線路電壓。
- 功能強大的處理器：
CPU 執行每條二進制指令時間僅為 0.045μs 。 - CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
快速 RAM 用于執行部分用戶程序 - 靈活擴展：
高 131072 個數字量以及 81932 個模擬量輸入/輸出。 - MPI多點接口：
通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。 - 模式選擇開關：
波動開關設計。 - 診斷緩沖區：
后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。 可以對輸入數目進行設定。 - 實時時鐘：
日期和時間附加在 CPU 的診斷消息后面 - 存儲卡:
用于擴展內置的裝載存儲器。 存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。 其結果是：- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。 可使用 RAM 和 FEPROM 卡。
- PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。 -
CPU 414-3 和 CPU 414-3 PN/DP 還包括：
- 附加模塊插槽：
可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。 -
CPU 414-3 PN/DP 另外包括：
- PROFINET 接口，帶 2 個端口（交換機）：
- PROFINET I/O，可連接 256 個 IO 設備
- PROFINET CBA
SIEMENS 西門子代理商
上海非俗工控自動化設備有限公司
聯系人 ： 瞿章明 （銷售經理）
24小時服務熱線 ：132 1743 0013
商務QQ ：2750 130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
非俗愿同廣大同仁及客戶在中國自動化領域的發展進程中攜手共進，共創美好的明天！
S7-400產品介紹：
電源模塊的功能
S7-400的電源模塊通過背板總線向機架中的其它模塊供給工作電壓，不給信號模塊提供負載電壓。
電源模塊的共同特性
除了各自的特性外，電源模塊還有以下共同特性：
接通/斷開線路電壓
電源模塊有一個符合NAMUR的沖擊電流限制器。
電源模塊處于無效插槽中
如果將機架的電源模塊插到無效的插槽中，電源模塊將不會加電。 在這種情況下，請按以下步驟正確啟動電源模塊：

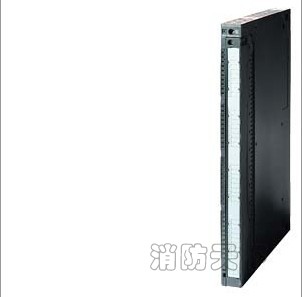

數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸的大電流 |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
1、所有模塊都支持熱插拔
2、多可以擴展31個模塊，但是所有的擴展模塊必須在一排，因為1500還沒有推出基架擴展模塊
3、1500所有系類的CPU至少附帶一個PROFINET網口
4、1500的前連接器都是40針的
5、擴展模塊分為標準型和經濟型兩類：1、標準型35mm寬度，自帶前連接器，2、經濟型25mm寬度 需要另購買連接器
6、1500的AI模塊無量程卡（針對S7-300的7KF02）
7、500進行RS485通訊無需要硬件狗，只需模塊即可（針對S7-300的CP340 CP341）
8、1500從站支持與ET200S
There is a graded range of CPUs from the entry-level CPU right up to the high-performance CPU for configuring the controller. All CPUs control large quantity structures; several CPUs can work together in a multicomputing configuration to boost performance. Thanks to their high processing speed and deterministic response times, the CPUs enable short machine cycle times.
The S7-400 is especially suitable for data-intensive tasks in the process industry. High processing speeds and deterministic response times guarantee short machine cycle times on high-speed machines in the manufacturing industry.The S7-400 is used preferably to coordinate overall plants and to control lower-level systems. This is guaranteed by the high communication power and the integral interfaces.Many of the S7-400 components are also available in a for extreme environmental conditions.
Design
CPU 裝配有：
