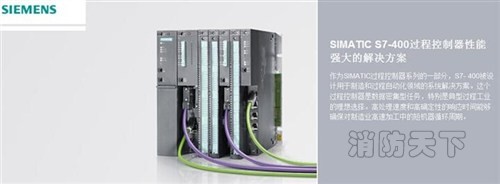

西門子S7-400產品簡介：
模塊化無風扇的設計，堅固耐用，容易擴展和廣泛的通奄?力，容易實現的分布式結構以及用戶友好的操作使SIMATIC S7-400成為中、高檔性能控制領域中可以選擇]的理想解決方案。詳細介紹：
應用
SIMATIC S7-400是用于中、高檔性能范圍的可編程序控制器。
模塊化無風扇的設計，堅固耐用，容易擴展和廣泛的通奄?力，容易實現的分布式結構以及用戶友好的操作使SIMATIC S7-400成為中、高檔性能控制領域中可以選擇]的理想解決方案。
SIMATIC S7-400的應用領域包括：
通用機械
汽車制造
立體倉庫
機床與工具
過程控制
控制與裝置儀表
紡織機械
包裝機械
控制設備制造
專用機械
多種級別(功能逐步升級)的CPU，種類齊全的通用功能的模板，使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或變得更加復雜時，不必投入很多費用。任何時候只要適當的增加一些模板，便能使系統升級和充分滿足您的需要。
SIMATIC S7-400可編程控制器彩用模塊化設計，性能范圍寬廣的不同模板可靈活組合，擴展十分方便。
電源模塊
6ES7 407-0DA02-0AA0 電源模塊(4A)
6ES7 407-0KA02-0AA0 電源模塊(10A)
6ES7 407-0KR02-0AA0 電源模塊(10A)冗余
6ES7 407-0RA02-0AA0 電源模塊(20A)
6ES7 405-0DA02-0AA0 電源模塊(4A)
6ES7 405-0KA02-0AA0 電源模塊(10A)
6ES7 405-0RA01-0AA0 電源模塊(20A)
6ES7 971-0BA00 備用電池
CPU
6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存
6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM
6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM
6ES7 400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)
6ES7 400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)
6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存
6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存
6ES7 414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存
6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽
6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存
6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽
6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存
6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存
6ES7 417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存
內存卡
6ES7 955-2AL00-0AA0 2 X 2M字節 RAM
6ES7 955-2AM00-0AA0 2 X 4M字節 RAM
6ES7 952-0AF00-0AA0 64K字節 RAM
6ES7 952-1AH00-0AA0 256K字節 RAM
6ES7 952-1AK00-0AA0 1M字節 RAM
6ES7 952-1AL00-0AA0 2M字節 RAM
6ES7 952-1AM00-0AA0 4M字節 RAM
6ES7 952-1AP00-0AA0 8M字節 RAM
6ES7 952-1AS00-0AA0 16M字節 RAM
6ES7 952-1AY00-0AA0 64M字節 RAM
6ES7 952-0KF00-0AA0 64K字節 FLASH EPROM
6ES7 952-0KH00-0AA0 256K字節 FLASH EPROM
6ES7 952-1KK00-0AA0 1M字節 FLASH EPROM
6ES7 952-1KL00-0AA0 2M字節 FLASH EPROM
6ES7 952-1KM00-0AA0 4M字節 FLASH EPROM
6ES7 952-1KP00-0AA0 8M字節 FLASH EPROM
6ES7 952-1KS00-0AA0 16M字節 FLASH EPROM
6ES7 952-1KT00-0AA0 32M字節 FLASH EPROM
6ES7 952-1KY00-0AA0 64M字節 FLASH EPROM
開關量輸入模板
6ES7 421-7BH01-0AB0 開關量輸入模塊(16點,24VDC)中斷
6ES7 421-1BL01-0AA0 開關量輸入模塊(32點,24VDC)
6ES7 421-1EL00-0AA0 開關量輸入模塊(32點,120VUC)
6ES7 421-1FH20-0AA0 開關量輸入模塊(16點,120/230VUC)
6ES7 421-7DH00-0AB0 開關量輸入模塊(16點,24V到60VUC)
開關量輸出模板
6ES7 422-1BH11-0AA0 開關量輸出模塊(16點,24VDC，2A）
6ES7 422-1BL00-0AA0 32點輸出，24VDC,0.5A
6ES7 422-7BL00-0AB0 32點輸出，24VDC,0.5A,中斷
6ES7 422-1FH00-0AA0 16點輸出，120/230VAC，2A
6ES7 422-1HH00-0AA0 16點輸出，繼電器，5A
模擬量模塊
6ES7 431-0HH00-0AB0 16路模擬輸入，13位
6ES7 431-1KF00-0AB0 8路模擬輸入，13位，隔離
6ES7 431-1KF10-0AB0 8路模擬輸入，14位，隔離，線性化
6ES7 431-1KF20-0AB0 8路模擬輸入，14位，隔離
6ES7 431-7QH00-0AB0 16路模擬輸入，16位，隔離
6ES7 431-7KF00-0AB0 8路模擬輸入，16位，隔離，熱電偶
6ES7 431-7KF10-0AB0 8路模擬輸入，16位，隔離，熱電阻
6ES7 432-1HF00-0AB0 8路模擬輸出，13位，隔離
數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸的大電流 |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
Overview
- 用于 S7-400H 和 S7-400F/FH 的 CPU
- 可在 S7-400H 容錯自動化系統中使用
- 可通過 F 運行版授權作為具有 F 功能的 CPU 在 S7-400F/FH 安全相關系統中使用
- 組合了 MPI/PROFIBUS DP-主接口，
- 帶有 2 個用于同步模塊的連接插槽
Area of application
CPU 412–3H 可用于 SIMATIC S7-400H 和 S7-400 F/FH。 它可建立故障容錯 S7-400H 系統。 也可結合 F 運行授權一起用于 S7-400F/FH 故障安全自動化系統。 內置的PROFIBUS-DP接口使它能夠作為主站直接連接到PROFIBUS-DP現場總線。
Design
CPU 412-5H 擁有：
- 功能強大的處理器：
CPU 處理每條二進制指令的時間小于 31.25 ns。 - 1 MB RAM（512 KB 用于程序，512 KB 用于數據）；
裝載存儲器用于存儲 S7-400H F/FH 自動化系統的用戶程序和參數設置數據；高速 RAM 用于用戶程序的順控相關部分 - 存儲卡：
用于擴展內置裝載存儲器。除程序本身之外，裝載存儲器中所含的信息還包括 S7-400H F/FH 的組態數據，這就是要在存儲器中占據雙倍空間的原因。其結果是：- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。
提供有 RAM 和 FEPROM 卡（FEPROM 用于在斷開電源時保存數據）。
- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。
- 靈活的擴展選件：
多達 131,072 點數字量和 81,932 點模擬量輸入/輸出。 - 組合 MPI/PROFIBUS DP 接口：
MPI 可用來建立一個 32 個節點的簡單網絡，數據傳輸速率 187.5 Kbit/s。CPU 可以與通信總線（C 總線）上的節點和 MPI 上的節點建立多 64 個連接。
PROFIBUS-DP主站接口能夠被用來建立一個高速的分布式自動化系統，并且使得操作大大簡化。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。 - PROFIBUS DP 接口：
通過 PROFIBUS DP 接口，可以實現冗余、分布式自動化組態，從而提高了速度，便于使用。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。 - PROFINET 接口，帶 2 個端口（交換機）：
支持系統冗余和 MRP（介質冗余協議） - 模式選擇開關：
撥動開關設計。 - 診斷緩沖區：
后的 120 個報警和中斷事件保存在一個環形緩沖區中，用于進行診斷。 - 實時時鐘：
CPU 提供帶日期和時間的診斷報告。 -
Overview
- 滿足中等規模要求中有較高要求的CPU
- 可應用在對程序和處理速度又額外要求的應用中．
- CPU 414-3 PN/DP 中集成了 PROFINET 功能
-
Area of application
CPU 414-2, CPU 414-3 和 CPU 414-3 PN/DP 為中等性能要求中的高需求而設計． 他們可以滿足對程序容量和處理速度有較高要求的應用．
CPU 414-2 和 CPU 414-3 中內置 PROFIBUS DP 口，可以作為主站或從站直接連接到 PROFIBUS DP 現場總線。
使用 IF 964-DP 接口模板，還可將其他 DP 主站系統連接到 CPU 414-3 和 CPU 414-3 PN/DP 上。
在使用 PROFINET-ASIC ERTEC 400 時，CPU 414-3 PN/DP 具有交換機功能。 它提供了可從外部接觸到的兩個 PROFINET 端口。 除分層網絡拓撲結構之外，還可以在新型 S7-400 控制器中創建總線形結構。客戶收到貨物后，7天內發現產品本身任何質量問題，可申請退換服務，或者全額退款均可！
