- 用于 S7-400H 和 S7-400F/FH 的 CPU
- 可在 S7-400H 容錯自動化系統中使用
- 可通過 F 運行版授權作為具有 F 功能的 CPU 在 S7-400F/FH 安全相關系統中使用
- 組合了 MPI/PROFIBUS DP-主接口，
- 帶有 2 個用于同步模塊的連接插槽
- 功能強大的處理器：
CPU 處理每條二進制指令的時間小于 31.25 ns。 - 1 MB RAM（512 KB 用于程序，512 KB 用于數據）；
裝載存儲器用于存儲 S7-400H F/FH 自動化系統的用戶程序和參數設置數據；高速 RAM 用于用戶程序的順控相關部分 - 存儲卡：
用于擴展內置裝載存儲器。除程序本身之外，裝載存儲器中所含的信息還包括 S7-400H F/FH 的組態數據，這就是要在存儲器中占據雙倍空間的原因。其結果是：- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。
提供有 RAM 和 FEPROM 卡（FEPROM 用于在斷開電源時保存數據）。
- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。
- 靈活的擴展選件：
多達 131,072 點數字量和 81,932 點模擬量輸入/輸出。 - 組合 MPI/PROFIBUS DP 接口：
MPI 可用來建立一個 32 個節點的簡單網絡，數據傳輸速率 187.5 Kbit/s。CPU 可以與通信總線（C 總線）上的節點和 MPI 上的節點建立多 64 個連接。
PROFIBUS-DP主站接口能夠被用來建立一個高速的分布式自動化系統，并且使得操作大大簡化。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。 - PROFIBUS DP 接口：
通過 PROFIBUS DP 接口，可以實現冗余、分布式自動化組態，從而提高了速度，便于使用。對用戶來說，分布式 I/O 作為集中式 I/O 來處理（相同的組態、編址和編程）。 - PROFINET 接口，帶 2 個端口（交換機）：
支持系統冗余和 MRP（介質冗余協議） - 模式選擇開關：
撥動開關設計。 - 診斷緩沖區：
后的 120 個報警和中斷事件保存在一個環形緩沖區中，用于進行診斷。 - 實時時鐘：
CPU 提供帶日期和時間的診斷報告。 -
Overview
- 滿足中等規模要求中有較高要求的CPU
- 可應用在對程序和處理速度又額外要求的應用中．
- CPU 414-3 PN/DP 中集成了 PROFINET 功能
-
Area of application
CPU 414-2, CPU 414-3 和 CPU 414-3 PN/DP 為中等性能要求中的高需求而設計． 他們可以滿足對程序容量和處理速度有較高要求的應用．
CPU 414-2 和 CPU 414-3 中內置 PROFIBUS DP 口，可以作為主站或從站直接連接到 PROFIBUS DP 現場總線。
使用 IF 964-DP 接口模板，還可將其他 DP 主站系統連接到 CPU 414-3 和 CPU 414-3 PN/DP 上。
在使用 PROFINET-ASIC ERTEC 400 時，CPU 414-3 PN/DP 具有交換機功能。 它提供了可從外部接觸到的兩個 PROFINET 端口。 除分層網絡拓?fù)浣Y(jié)構之外，還可以在新型 S7-400 控制器中創建總線形結構。
全集成自動化
基于全集成自動化 (TIA) 理念，西門子提供了眾多用于優化企業過程的關鍵組件。基于 TIA 提供的一系列獨特產品和系統，可實現點到點解決方案，包括面向制造業和加工業的核心技術能力。了解有關世界優秀的自動化技術供應商的更多信息。
我公司是一家專業銷售，維修西門子工業自動化產品，團隊成立幾十年，憑借高超的技術和專業的服務！一致得到客戶的好評！歡迎來電質詢高品質西門子產品！
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：2750 130 146
聯系電話 ：132 1743 0013
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，
用于SIMATIC S70-400的電源 將交流電壓或直流電壓轉換為所需的5V和24V工作電壓輸出電流：4A、10A和20A電源通過背板總線向 S7-400 模塊提供 5V DC 和 24V DC 工作電壓。電源可提供85到264V的交流電壓和19.2到300V的直流電壓。每個機架需要一個電源模塊。
例外：利用帶有電流傳輸?shù)慕涌冢醒肟刂破髦械碾娫茨K也向擴展單元中的所有模塊供電。
???

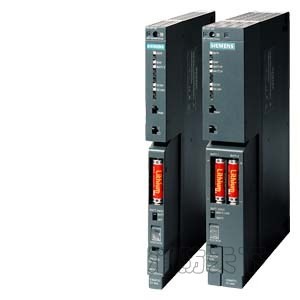

西門子S7-400電源6ES7405-0DA02-0AA0
