節省編程設備和 HMI 操作與監控設備以及 S7 控制器之間的通訊連接成本。

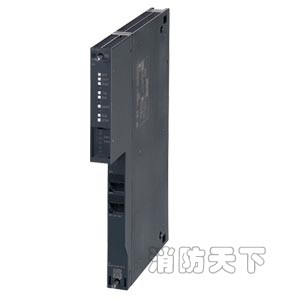

CP 443-1Advanced： 帶千兆級聯和板載 4 端交換接口的電源系列
除了 CP 443-1 所具備的工業特性之外，CP 443-1 Advanced 還通過 E-Mail、基于 http 的診斷和可自行建立的網頁等 IT 功能為維護和質量保證提供理想的支持。諸如 FTP 通訊的互聯網功能甚至能夠直接連接 ERP 層，無需附加網關。 CP 通過兩個獨立的接口適用于分離控制層和現場層之間的網絡，例如負載耦合。第二個接口上集成的 4 端交換機尤其適合于構建小型網絡，例如連接 PROFINET I/O 設備。由此，CP 為 S7-400 通過 PROFINET 的現場層和控制層之間建立了連接。
數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
|
特性 |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
SM 421； |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
輸入點數 |
32 DI；按每組32個 |
16 DI；按每組8個 |
16 DI；按每組1個 |
16 DI；按每組1個 |
16 DI；按每組4個 |
16 DI；按每組4個 |
32 DI；按每組8個 |
||||
|
額定輸入電壓 |
24 VDC |
24 VDC |
120 VAC |
24至60 VUC |
120 VAC / 230 VDC |
120/230 VUC |
120 VAC/DC |
||||
|
適用于... |
開關；2線接近開關(BERO) |
||||||||||
|
可組態 |
否 |
是 |
否 |
可以 |
否 |
否 |
否 |
||||
|
診斷中斷 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
邊沿變換時產生硬件中斷： |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
可調整輸入延遲 |
否 |
可以 |
否 |
可以 |
否 |
否 |
否 |
||||
|
替換值輸出 |
- |
可以 |
- |
- |
- |
- |
- |
||||
|
特殊特性 |
高包裝密度 |
快速且具有中斷功能 |
通道特定隔離 |
中斷功能，具有低可變電壓 |
用于高可變電壓 |
用于高可變電壓 輸入特性曲線符合IEC 61131-2 |
高包裝密度 |
||||
列表: 數字量輸出模塊：特性概述
|
特性 |
SM 422; DO 16xDC 24 V/2 A (-1BH1x) |
SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10) |
SM 422; DO 32xDC 24 V/0.5 A (-1BL00) |
SM 422; DO 32xDC 24 V/0.5 A (-7BL00) |
SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00) |
SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00) |
SM 422; DO 16xAC 20-120 V/ 2 A (-5EH00) |
|
|---|---|---|---|---|---|---|---|---|
|
輸出數 |
16 DO；按每組8個隔離 |
16 DO；按每組8個隔離，帶反極性保護 |
32 DO；按每組32個 |
32 DO；按每組8個 |
8 DO；按每組1個隔離 |
16 DO；按每組4個 |
16 DO；按每組1個 |
|
|
輸出電流 |
2 A |
1.5 A |
0.5 A |
0.5 A |
5 A |
2 A |
2 A |
|
|
額定負載電壓 |
24 VDC |
20到125 VDC |
24 VDC |
24 VDC |
120/230 VAC |
120/230 VAC |
20到120 VAC |
|
|
可組態 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
診斷中斷 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
替換值輸出 |
否 |
是 |
否 |
是 |
否 |
否 |
是 |
|
|
特殊特性 |
用于高電流 |
用于可變電壓 |
高包裝 |
特別快且具有中斷功能 |
用于高電流，帶通道特定隔離 |
- |
用于可變電流，帶通道特定隔離 |
|
列表: 繼電器輸出模塊：特性概述
|
特性 |
SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00) |
|---|---|
|
輸出數 |
16點輸出，按每組8個隔離 |
|
負載電壓 |
125 VDC 230 VAC |
|
特殊特性 |
- |
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
|
成對接口 |
應用領域 |
|---|---|
|
IM 460-0 IM 461-0 |
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線 接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線 |
|
IM 460-1 IM 461-1 |
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線 接收IM用于進行電源傳送的本地鏈接；不帶通訊總線 |
|
IM 460-3 IM 461-3 |
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線 接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線 |
|
IM 460-4 IM 461-4 |
發送IM用于長達605 m的遠程鏈接；不帶通訊總線 接收IM用于長達605 m的遠程鏈接；不帶通訊總線 |
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
|
本地連接 |
遠程連接 |
|||
|---|---|---|---|---|
|
發送IM |
460-0 |
460-1 |
460-3 |
460-4 |
|
接收IM |
461-0 |
461-1 |
461-3 |
461-4 |
|
每個線路可連接的大EM數目 |
4 |
1 |
4 |
4 |
|
遠距離 |
5 m |
1.5 m |
102.25 m |
605 m |
|
電壓傳輸 |
否 |
是 |
否 |
否 |
|
每個接口傳輸的大電流 |
- |
5 A |
- |
- |
|
通訊總線傳輸 |
是 |
否 |
是 |
否 |
