- 功能強大的處理器：
CPU 執行每條二進制指令時間僅為 0.045μs 。 - CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
快速 RAM 用于執行部分用戶程序 - 靈活擴展：
高 131072 個數字量以及 81932 個模擬量輸入/輸出。 - MPI多點接口：
通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。 - 模式選擇開關：
波動開關設計。 - 診斷緩沖區：
后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。 可以對輸入數目進行設定。 - 實時時鐘：
日期和時間附加在 CPU 的診斷消息后面 - 存儲卡:
用于擴展內置的裝載存儲器。 存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。 其結果是：- 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。 可使用 RAM 和 FEPROM 卡。
- PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。 -
CPU 414-3 和 CPU 414-3 PN/DP 還包括：
- 附加模塊插槽：
可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。 -
CPU 414-3 PN/DP 另外包括：
- PROFINET 接口，帶 2 個端口（交換機）：
- PROFINET I/O，可連接 256 個 IO 設備
- PROFINET CBA
-
CPU313,314,315IMB以上的存儲器卡
用LED指示燈進行診斷:
LED說明
SF點亮情況:○1硬件故障;○2編程錯誤;○3參數賦值錯誤;○4計算錯誤;○5定時器錯誤;○6存儲器錯誤○7電池故障或無后備電池;○8I/O故障/錯誤（僅限于外部I/O）;○9通訊故障
BATF點亮情況:當無后備電池,后備電池故障或沒有充電時點亮.
注意:當連接充電電池時該燈點亮,其原因是充電電池不能對用戶程序進行后備.
STOP當CPU不處理用戶程序時點亮當CPU申請存儲器復位時閃爍.
西門子PLCCPU復位
注意:CPU復位進行的活動:
1.CPU刪除RAM中和負載存儲器中的整個用戶程序（不包括EPROM負載存儲器）。
2.CPU刪除保持?jǐn)?shù)據。
3.CPU測試本身的硬件。
4.如已插入存儲器卡.則CPU將存儲器中有關的內容復制到RAM。
步驟復位CPU存儲器
1將鑰匙開關拔至STOP位置
2將鑰匙開關拔至MRES位置，直至STOP指示燈亮幾秒并保持點亮（持續3秒）
3在3秒鐘內，必須將開關撥回MRES位置并保持住，直至STOP指示燈閃爍（2HZ）。
當CPU完全復位，STOP指示燈停止閃爍并保持點亮。此時，CPU已對存儲器復位。
數字量模塊的特性
下表總結了數字量模塊的基本特性。 這些概況的信息可以幫助您選擇符合要求的模塊。
列表: 數字量輸入模塊： 特性概述
特性
SM 421；
DI 32xDC
24 V
(-1BL0x-)SM 421；
DI 16xDC
24 V
(-7BH0x-)SM 421；
DI 16xAC
120 V
(-5EH00-)SM 421；
DI 16xUC
24/60 V
(-7DH00-)SM 421；
DI 16xUC
120/230 V
(-1FH00-)SM 421；
DI 16xUC
120/230 V
(-1FH20-)SM 421；
DI 32xUC
120 V
(-1EL00-)輸入點數
32 DI；按每組32個
隔離16 DI；按每組8個
隔離16 DI；按每組1個
隔離16 DI；按每組1個
隔離16 DI；按每組4個
隔離16 DI；按每組4個
隔離32 DI；按每組8個
隔離額定輸入電壓
24 VDC
24 VDC
120 VAC
24至60 VUC
120 VAC / 230 VDC
120/230 VUC
120 VAC/DC
適用于...
開關；2線接近開關(BERO)
可組態
診斷否
是
否
可以
否
否
否
診斷中斷
否
可以
否
可以
否
否
否
邊沿變換時產生硬件中斷：
否
可以
否
可以
否
否
否
可調整輸入延遲
否
可以
否
可以
否
否
否
替換值輸出
-
可以
-
-
-
-
-
特殊特性
高包裝密度
快速且具有中斷功能
通道特定隔離
中斷功能，具有低可變電壓
用于高可變電壓
用于高可變電壓
輸入特性曲線符合IEC 61131-2
高包裝密度
列表: 數字量輸出模塊：特性概述
特性
SM 422;
DO 16xDC
24 V/2 A
(-1BH1x)
SM 422;
DO 16xDC
20-125 V/ 1.5 A
(-5EH10)
SM 422;
DO 32xDC
24 V/0.5 A
(-1BL00)
SM 422;
DO 32xDC
24 V/0.5 A
(-7BL00)
SM 422;
DO 8xAC
120/230 V/ 5 A
(-1FF00)
SM 422;
DO 16xAC
120/230 V/ 2 A
(-1FH00)
SM 422;
DO 16xAC
20-120 V/ 2 A
(-5EH00)
輸出數
16 DO；按每組8個隔離
16 DO；按每組8個隔離，帶反極性保護
32 DO；按每組32個
隔離32 DO；按每組8個
隔離8 DO；按每組1個隔離
16 DO；按每組4個
隔離16 DO；按每組1個
隔離輸出電流
2 A
1.5 A
0.5 A
0.5 A
5 A
2 A
2 A
額定負載電壓
24 VDC
20到125 VDC
24 VDC
24 VDC
120/230 VAC
120/230 VAC
20到120 VAC
可組態
診斷否
是
否
是
否
否
是
診斷中斷
否
是
否
是
否
否
是
替換值輸出
否
是
否
是
否
否
是
特殊特性
用于高電流
用于可變電壓
高包裝
密度特別快且具有中斷功能
用于高電流，帶通道特定隔離
-
用于可變電流，帶通道特定隔離
列表: 繼電器輸出模塊：特性概述
特性
SM 422；DO 16 x UC 30/230 V/Rel。 5 A
(-1HH00)
輸出數
16點輸出，按每組8個隔離
負載電壓
125 VDC
230 VAC
特殊特性
-
接口模塊的共性
功能
將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。 此組態在安裝手冊中進行說明。
組態
必須始終同時使用成對的接口模塊。 在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。
列表: S7-400的接口模塊
成對接口
應用領域
IM 460-0
IM 461-0
發送IM用于本地鏈接，無PS傳輸；帶有通訊總線
接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線
IM 460-1
IM 461-1
發送IM用于進行電源傳送的本地鏈接；不帶通訊總線
接收IM用于進行電源傳送的本地鏈接；不帶通訊總線
IM 460-3
IM 461-3
發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線
接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線
IM 460-4
IM 461-4
發送IM用于長達605 m的遠程鏈接；不帶通訊總線
接收IM用于長達605 m的遠程鏈接；不帶通訊總線
連接概述
請注意后面第二節中的連接規則。
列表: 連接概述
本地連接
遠程連接
發送IM
460-0
460-1
460-3
460-4
接收IM
461-0
461-1
461-3
461-4
每個線路可連接的大EM數目
4
1
4
4
遠距離
5 m
1.5 m
102.25 m
605 m
電壓傳輸
否
是
否
否
每個接口傳輸?shù)拇箅娏?/span>
-
5 A
-
-
通訊總線傳輸
是
否
是
否
這種存取方式稱為“字節·位”尋址方式。（2）“字節”存取方式：輸入字節IB3（Byte）由I3.0~I3.7這8位組成。（3）“字”存取方式：相鄰的兩個字節組成一個字，一個字中的兩個字節的地址必須連續，且低位字節在一個字中應該是高8位，高位字節在一個字中應該是低8位。IW14表示由IB14和IB15組成的1個字，IW14中的I為區域標識符，W表示字（Word），14為起始字節的地址。IW14中的IB14應該是高8位，IB15應該是低8位。（4）“雙字”存取方式：相鄰的四個字節表示一個雙字，四個字節的地址必須連續。低位字節在一個雙字中應該是高8位。ID12表示由IB12~IB15組成的雙字，I為區域標識符，D表示存取雙字（Double Word），12為起始字節的地址。ID12中的IB12應該是高8位，IB15應該是低8位。
上海非俗工控自動化設備有限公司（西門子分銷商）
聯系人;瞿章明 ：132 1743 0013
商務QQ ：275 013 0146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
上海非俗工控自動化設備有限公司是中國西門子的合作伙伴，公司主要從事工業自動化產品的集成,銷售各維修。

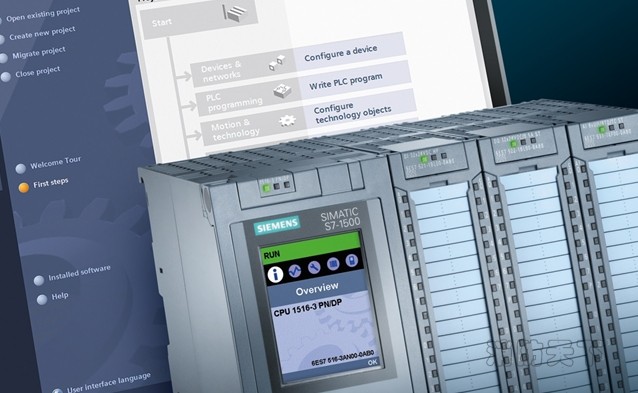

西門子simatic家族新品——S7-1500PLC的特性剖析
西門子S7-1500PLC作為西門子S7系列PLC家族中的新品，相信很多工控朋友都沒有使用過甚至都沒有太多的了解，對此，西門子方專門進行了產品推廣會針對S7-1500進行介紹，康斯達作為西門子系統集成商參加推廣會。
下面小編根據推廣會將S7-1500的特性整理成下面幾點，S7-1500主要特性有：
1、所有模塊都支持熱插拔
2、多可以擴展31個模塊，但是所有的擴展模塊必須在一排，因?yàn)?500還沒有推出基架擴展模塊
3、1500所有系類的CPU至少附帶一個PROFINET網口
4、1500的前連接器都是40針的
5、擴展模塊分為標準型和經濟型兩類：1、標準型35mm寬度，自帶前連接器，2、經濟型25mm寬度 需要另購買連接器
6、1500的AI模塊無量程卡（針對S7-300的7KF02）
7、500進行RS485通訊無需要硬件狗，只需模塊即可（針對S7-300的CP340 CP341）
8、1500從站支持與ET200S
There is a graded range of CPUs from the entry-level CPU right up to the high-performance CPU for configuring the controller. All CPUs control large quantity structures; several CPUs can work together in a multicomputing configuration to boost performance. Thanks to their high processing speed and deterministic response times, the CPUs enable short machine cycle times.
The S7-400 is especially suitable for data-intensive tasks in the process industry. High processing speeds and deterministic response times guarantee short machine cycle times on high-speed machines in the manufacturing industry.The S7-400 is used preferably to coordinate overall plants and to control lower-level systems. This is guaranteed by the high communication power and the integral interfaces.Many of the S7-400 components are also available in a for extreme environmental conditions.
它們用于優化連接工業以太網快速連接電纜到數據終端及網絡部件。插頭都配有堅固的工業兼容金屬外殼，可防止數據通訊過程中的故障4個集成絕緣刺破型觸點，可很容易地連接 FC 電纜，防止故障。在剝皮電纜端插入刀形端子（開式鉸接）之后，壓接并與導線接觸由于其結構緊湊，插塞式接頭（180°IE FC 接頭）可用于帶有分立式接口的設備以及帶有多接口（排）的設備IE FC RJ45 接頭用于連接非交叉 100 Mbit/s 以太網，距離遠 100 m，無需使用插接線。 通過交換插頭中的發送和接收線對，還可以連接交叉電纜打開外殼，里面有彩色標記，即可很方便地將芯線與刀形端子連接。 通過由透明材料制成的觸點蓋，用戶可以檢查是否有接觸不良現象。
Design
CPU 裝配有：
