S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝
-
S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。
-
在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。
-
要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。
-
在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。
-
S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。
1、DIN導軌安裝
|
|
|

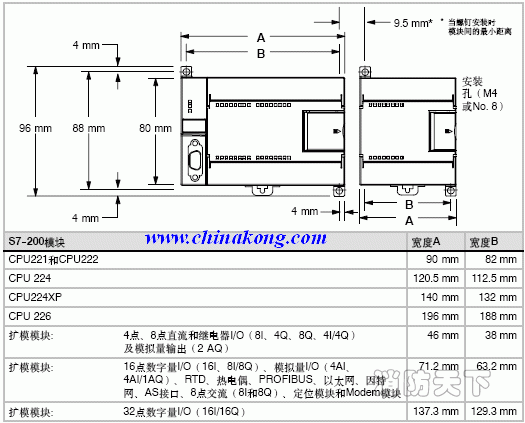

2、背板安裝
S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
| CPU系列號 |
產品圖片 |
描述 |
選型型號 |
| CPU221 |
|
DC/DC/DC；6點輸入/4點輸出 | 6ES7 211-0AA23-0B0 |
| AC/DC/繼電器；6點輸入/4點輸出 | 6ES7 211-0BA23-0B0 | ||
| CPU222 |
|
DC/DC/DC；8點輸入/6點輸出 | 6ES7 212-1AB23-0B0 |
| AC/DC/繼電器；8點輸入/6點輸出 | 6ES7 212-1BB23-0B0 | ||
| CPU224 |
|
DC/DC/DC；14點輸入/10點輸出 | 6ES7 214-1AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出 | 6ES7 214-1BD23-0B0 | ||
| CPU224XP |  |
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2BD23-0B0 | ||
| CPU226 |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AD23-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BD23-0B0 | ||
| CPU226XM |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AF22-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BF22-0B0 |
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
