S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝

• S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。

• 在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。

• 要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。

• 在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。

• S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

1、DIN導軌安裝

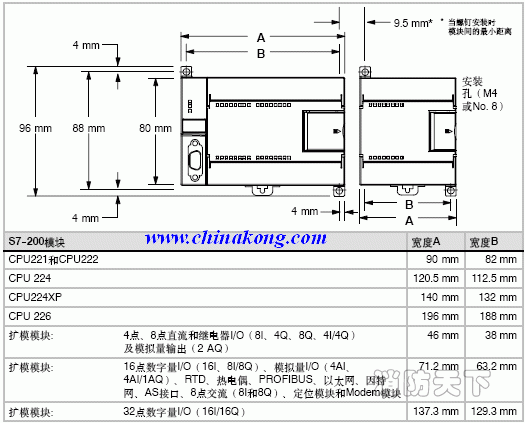

2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

CPU系列號	產品圖片	描述	選型型號
CPU221		DC/DC/DC；6點輸入/4點輸出	6ES7 211-0AA23-0B0
		AC/DC/繼電器；6點輸入/4點輸出	6ES7 211-0BA23-0B0
CPU222		DC/DC/DC；8點輸入/6點輸出	6ES7 212-1AB23-0B0
		AC/DC/繼電器；8點輸入/6點輸出	6ES7 212-1BB23-0B0
CPU224		DC/DC/DC；14點輸入/10點輸出	6ES7 214-1AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出	6ES7 214-1BD23-0B0
CPU224XP		DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2AD23-0B0
		AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點	6ES7 214-2BD23-0B0
CPU226		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AD23-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BD23-0B0
CPU226XM		DC/DC/DC；24點輸入/16點晶體管輸出	6ES7 216-2AF22-0B0
		AC/DC/繼電器；24點輸入/16點輸出	6ES7 216-2BF22-0B0

產品信息

本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。

, ,可追溯性和簡便驗證


西門子PLC系統中數據表及其作用簡介

數據表是用來存放字型數據的表格，如圖1所示。表格的第一個字地址即首地址，為表地址，首地址中的數值是表格的大長度（TL），即大填表數。表格的第二個字地址中的數值是表的實際長度（EC），指定表格中的實際填表數。每次向表格中增加新數據后，EC加1。從第三個字地址開始，存放數據（字）。表格多可存放100個數據（字），不包括指定大填表數（TL）和實際填表數（EC）的參數。

Functions

• 廣泛的指令集:
  有大量的
  • 基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）
    • 集成通訊指令（如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）
      • 用戶友好的功能,如脈沖持續時間調制、脈沖序列功能、算能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。
      • 計數:
        用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
        • 中斷處理:
          • 邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
            • 時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
              • 當達到設定值或計數器方向改變時，可觸發計數器中斷。
                • 通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
                • 輸入/輸出的直接詢問和驅動:
                  也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置。控制器能迅速地對過程事件作出響應（例如，當發生中斷時，直接復位輸出）。
                  • 口令保護:
                    3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:
                    • 完全訪問:程序可以隨便改動。
                      • 只讀：未經授權不能修改程序。可以進行測試、設置系統參數和拷貝程序。
                        • 完全保護：未經授權不能修改、讀出和復制程序。可進行參數設置。
                        • 測試和診斷功能：
                          用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。
                          • 測試和診斷運行過程中對輸入和輸出進行“強制”：
                            可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。
                            • 在線運行編輯：
                              在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。
                              • 提供諸如其它SIN、COS、TAN、LN、EXP算術模塊
                                • 數據紀錄：
                                  時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。
                                  • 配方管理:
                                    在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中。可以在線修改和更新配方。
