一、S7－200 PLC結構
S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。
①I/O接線端子排；
②輸出 LED指示；
③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）
④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）
⑤可選卡插槽：存儲卡；時鐘卡；電池卡
⑥通訊口
⑦輸入 LED指示
⑧擴展電纜
⑨用于裝上標準（DIN）導軌的夾片
S7-200 CPU結構圖
SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流傳動裝置
1、DIN導軌安裝
|
|
|
2、背板安裝

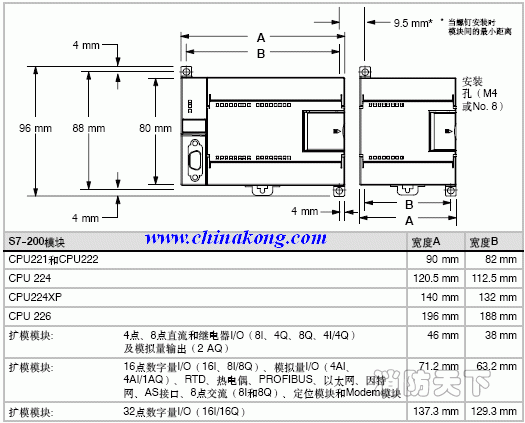

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
| CPU系列號 |
產品圖片 |
描述 |
選型型號 |
| CPU221 |
|
DC/DC/DC；6點輸入/4點輸出 | 6ES7 211-0AA23-0B0 |
| AC/DC/繼電器；6點輸入/4點輸出 | 6ES7 211-0BA23-0B0 | ||
| CPU222 |
|
DC/DC/DC；8點輸入/6點輸出 | 6ES7 212-1AB23-0B0 |
| AC/DC/繼電器；8點輸入/6點輸出 | 6ES7 212-1BB23-0B0 | ||
| CPU224 |
|
DC/DC/DC；14點輸入/10點輸出 | 6ES7 214-1AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出 | 6ES7 214-1BD23-0B0 | ||
| CPU224XP |  |
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2BD23-0B0 | ||
| CPU226 |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AD23-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BD23-0B0 | ||
| CPU226XM |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AF22-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 |
