• 通過點到點連接，可進行快速、高性能的串行數據交換
• 執行的協議：ASCII、USS 驅動協議、Modbus RTU
• 隨后可加載附加協議
• 使用 STEP 7 Basic 可實現簡單的參數化過程
• 可直接插入 CPU

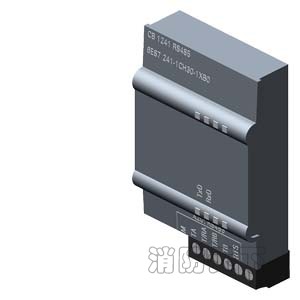

CB 1241 RS 485 通訊板可用于通過點對點連接進行快速、高性能的串行數據交換。

可以進行點到點連接，例如，到：

• SIMATIC S7 自動化系統和許多其它制造商提供的系統
• 打印機
• 機器人控制
• 調制解調器
• 掃描器
• 條形碼閱讀器等

可將通訊板 CB 1241 RS 485 直接插到所有 SIMATIC S7-1200 CPU 中。

這為用戶提供了下列優勢：

• 優秀適應性：
  使用通訊板，用戶可以使其控制器優秀地滿足更加復雜的任務要求
• 靈活性：
  如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。
• 在空間有限的場合使用：
  可將通訊板直接插到 CPU 中，從而在不占用額外空間的情況下對控制器進行擴展。

通訊板可直接插到每個 S7-1200-CPU 前面的支架中。

• 安裝：
  通訊板可直接插到 SIMATIC S7-1200 CPU 中，因此可以電氣、機械地連接到 CPU。
• CPU 的安裝尺寸保持不變。
• 所有通訊板上的端子均可拆卸，便于更換（“固定接線”）。

通訊板 CB 1241 RS 485 采用以下標準協議：

• ASCII:
  用于與采用簡單傳輸協議的第三方系統進行接口，例如，帶有起始和結束字符或帶有塊檢查字符的協議。接口握手信號可通過用戶程序來查詢和控制。
• Modbus
  用于符合 MODBUS 協議的通訊，具有 RTU 格式：
  • MODBUS 主站：
    以 SIMATIC S7 作為主站的主站-從站接口。
  • Modbus 從站:
    以 SIMATIC S7 作為從站的主站-從站接口；無法實現從站到從站的報文幀流量。
• USS 驅動協議：
  特別支持 USS 協議驅動器的連接說明。在這種情況下，驅動程序通過 RS485 交換數據。隨后，可以控制這些驅動程序，并可讀寫參數。

可下載附加驅動器。

參數

STEP 7 Basic 的通信板 CB 1241 的參數化設計極具用戶友好性，并極其簡單；

通過集成于 STEP 7 Basic 的參數化設置環境，用戶可指定模塊的屬性。
