點擊圖片查看原圖
- 符合 IEC 61158 的 PROFIBUS DPV1 從站
- 無需編程設備即可更換模塊
- 通過背板總線提供電源，無需使用額外電纜
- 支持從 9.6 Kbit/s 到 12 Mbit/s 的所有標準通信速率
- 具有 S7-1200 設計形式的緊湊工業標準外殼，可安裝到標準安裝導軌上
- 可使用 STEP 7 方便地進行組態，調試迅速，無需額外編程開銷
- 自動化解決方案無需固定接線，使用的硬件減少，從而成本較低
- 具有優異的診斷功能，可對故障做出快速響應
- 工廠和庫存管理得到優化
- 簡化了 S7-1200 與 PROFIBUS 的連接，無需使用額外電源
- 可基于 PROFIBUS 實現低成本自動化解決方案
- 調試迅速，無需額外編程開銷
- 汽車工業
- 制藥
- 半導體
- 食品加工行業
- 堅固耐用的緊湊型塑料外殼
- 易于接觸的連接和診斷元件，用前擋板保護
- 可拆卸的連接端子
- 可簡便安裝到 S7-1200 的安裝導軌上
- 9 針 Sub-D 接口，用于與 PROFIBUS 的總線連接
- 通信處理的運行狀態
- 一般診斷功能
- 連接診斷
- 報文緩沖區

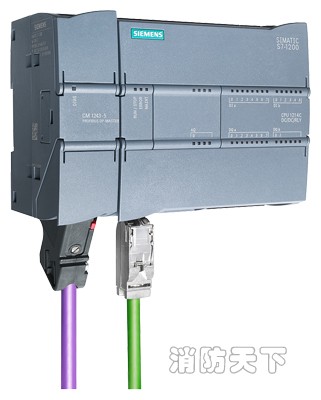

通信模塊 CM 1242-5； 用于連接 SIMATIC S7-1200 在 PROFIBUS 上作為 DP 從站模塊
概述
CM 1242-5 通信模塊用于將 SIMATIC S7-1200 連接到 PROFIBUS 以作為 DP 從站，它具有以下特性：
CM 1242-5 適合在工廠自動化中使用。可在 S7-1200 的基礎上創建基于 PROFIBUS 的低成本解決方案，實現優秀生產。
優勢
可以有效操作基于 PROFIBUS 的系統，從而降低運行和維護成本：
CM 1242-5 還具有一些其它優點，可專門滿足小型自動化解決方案的要求：
通過基于 PROFIBUS 的小型自動化解決方案，可實現工廠的優秀運行和順利生產。
應用
CM 1242-5 適合在工廠自動化中使用。

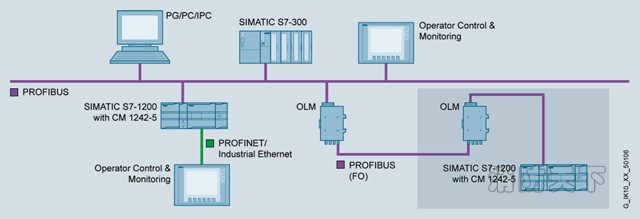

通過 CM 1242-5，可基于 S7-1200 實現低成本的分布式自動化解決方案，或在簡單情況下，甚至可實現完整的工廠自動化系統。它可在獨立自動化的所有領域內使用。這包括，例如：
設計
CM 1242-5 具有 S7-1200 設計的全部優點。
可將 CM 1242-5 插到 S7-1200 的左側系統總線接口中。電源通過 S7-1200 的系統總線提供，因此無需額外電纜。堅固耐用的 RS485 接口位于模塊底部，通過下面的前蓋加以保護。
功能
CM 1242-5 提供了用于將 S7-1200 作為 PROFIBUS DP 從站集成到自動化解決方案中的通信服務。
PROFIBUS-DP從站
CM 1242-5 作為符合 IEC 61158 的 DPV1 從站，可完全自主地處理數據通信，因此可減輕 CPU 的通信負擔。
分布式 I/O 的數據存儲區域在 CP 和 CPU 之間被一致地傳輸。
診斷
通過 STEP 7，可提供豐富的診斷選項，包括
組態 CP 1242-5 的完整功能需要 STEP 7 Basic V11 或更高版本。
