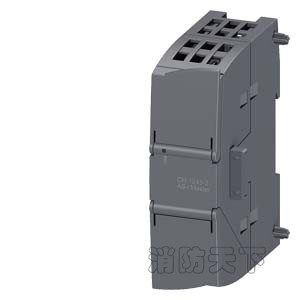

CM 1243-2 通信模塊是 SIMATIC S7-1200 的 AS-Interface 主站，具有以下功能：

• 多可連接 62 個 AS-Interface 從站
• 集成模擬值傳輸
• 支持所有 AS-Interface 主站，符合擴展 AS-Interface 接口技術規范 V 3.0。
• 通過 LED 顯示設備前端的工作狀態
• 通過前面板后面的 LED 顯示工作模式、AS-Interface 電壓故障、組態故障和外設故障
• SIMATIC S7?1200 設計形式的緊湊外殼
• 適用于 AS-Interface Power24V：與可選 DCM 1271 數據解耦模塊組合時，可以使用 24 V 標準電源單元
• 通過 TIA 博途進行組態和診斷

設計

CM 1243?2 通信模塊布置在 S7?1200 CPU 的左側，并通過側面的觸點連接到 S7?1200。

它具有：

• 用于兩個 AS-Interface 電纜的端子（內部跳線），每根電纜使用兩個螺釘型接線端子
• 一個用于連接功能接地的端子
• 顯示所連接從站工作狀態和故障狀態的 LED

為了便于安裝，螺釘型接線端子（包含在供貨范圍內）可以拆除。

功能

CM 1243?2 支持 AS-Interface 技術規范 V3.0 的所有指定功能。

通過 S7-1200 的過程映像，可以激活數字量 AS-Interface 從站的值。在 TIA 博途中組態從站期間，也可直接在過程映像中訪問模擬量 AS-Interface 從站。

使用 S7-1200，通過數據記錄接口，可以交換 AS-Interface 主站和連接的 AS-Interface 從站的所有數據。

通過 CM 1243-2 的控制面板，在 TIA Portal 中轉換操作模式、自動應用從站組態以及對連接的 AS-i 從站進行重新編址。

可選的 DCM 1271 數據解耦模塊 （請參閱“訂購附件的數據”） 具有一個集成式檢測單元，用于檢測 AS-Interface 電纜上的接地故障。集成的過載保護裝置還會在所需的驅動器電流超過 4 A 時斷開 AS-Interface 電纜。有關 DCM 1271 的詳細信息， 請參見摰繚醋爸煤褪萁怦畹ピ獢→揝7-1200 的數據解耦單元? 。

安全說明

為了保護設備、系統、機器和網絡以防受到網絡威脅，必須實施并持續保持全面、先進的工業安全概念。西門子的產品和解決方案只是這種概念的一個組成部分。

組態

要組態 CM 1243-2，需要使用 STEP 7 V11 + SP2 或更高版本。

對于 STEP 7 V11+ SP2（或更高版本），另外要求 CM 1243-2 的硬件支持包。西門子工業業務領域在線

使用該軟件，可以對 AS-Interface 主站和連接的從站進行用戶友好的組態和診斷。

另外，還可以通過 TIA portal/STEP7 中集成的控制面板，“按下按鈕”即可進行 AS-Interface ACTUAL 組態。

在固件版本為 V4.0（或更高版本）的 S7?1200 CPU 上運行時，CM 1243-2 需要使用固件版本 V1.1（或更高版本）。



• 由于在使用 SIMATIC S7-1200 時數字量和模擬量輸入/輸出數量顯著增加，因此使用更靈活，功能更多樣。
• 通過 TIA Portal（STEP 7 V11 + SP2 或更高版本），可非常方便地組態和診斷 AS-Interface。
• 對于帶有 AS-i Power24V 的 AS-i 電源單元，不需要：AS-Interface 電纜通過現有的 24 V DC PELV 電源供電。解耦時，需要使用 AS-i DCM 1271 解耦模塊，請參閱“訂購配件數據”。了解更多信息，請參見“電源裝置和數據解耦單元”→“S7-1200 的數據解耦單元”。
• 用于顯示故障狀態以進行快速診斷的 LED 指示燈
• AS-Interface 電壓監控方便了診斷



CM 1243-2 是 SIMATIC S7-1200 的 12xx CPU 的 AS-Interface 主站接口。通過連接至 AS-Interface，S7?1200 的數字量輸入和輸出的點數大大增加（每個 CM 的 AS-Interface 上多有 496 點數字量輸入/496 點數字量輸出）。

由于集成了模擬值處理，因此可以在 S7-1200 的 AS-i 處獲取模擬值（每個 CM 多達 31 個標準模擬從站，每個從站多達 4 個通道，或者每個 CM 多達 62 個 A/B 模擬從站，每個從站多達 2 個通道）。

運行條件

• CM 1243?2 通信模塊與 S7?1200 CPU 交換數據，周期時間為 10 ms。
• AS?i 周期時間取決于 AS?i 總線容量，若為 31 個標準從站，周期時間長為 5 ms；有關更多信息，請參見手冊 “SIMATIC S7?1200 的 AS?i 主站 CM 1243?2 和 AS?i DCM 1271 數據解耦模塊”
• 為了計算 AS i 從站的輸入/輸出的大開關頻率，必須將這些周期時間和用戶程序的運行時間相加。
