不銹鋼高壓球閥

三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話：021-31265668（直線）

· 圖文傳真：021-31265668

· 聯系手機：13918576808 陳國輝

· 訂貨前請提供產品型號、口徑、壓力等相關技術參數

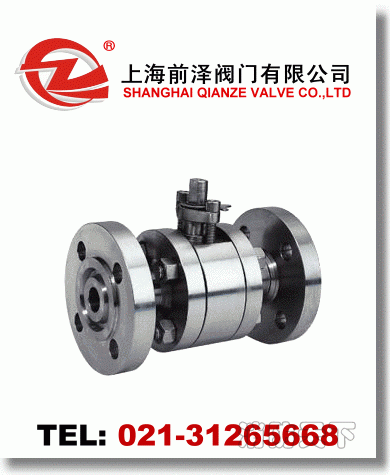

不銹鋼高壓球閥
上海閥門公司專業生產【不銹鋼高壓球閥】質量穩定：實行全過程質量監控，細致入微，全方位檢測！價格合理：高效內部成本控制，減少了開支，讓利于客戶！交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！閥門 - 球閥 - 不銹鋼高壓球閥

名稱：	不銹鋼高壓球閥
型號：	Q41Y
口徑：	DN15-DN200
壓力：	1.6MPa≈32.0MPa
材質：	WCB、A105、SS304、SS316
認證：	ISO9001:2000

·不銹鋼高壓球閥產品詳情

1、不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、不銹鋼高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、不銹鋼高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa

（螺紋）不銹鋼高壓球閥型主要外形尺寸和連接尺寸

公稱通徑	尺寸(mm)
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注:對焊和承插式結構長度與內螺紋式長度相同

（法蘭）不銹鋼高壓球閥型主要外表尺寸和連接尺寸

公稱通徑		尺寸(mm)
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
