閥體材質為:鍛銅
最大耐壓力：20kgf/cm2
環境溫度:0℃～65℃ 介質溫度:0℃～130℃
安裝 :按閥上所標流向箭頭,可任意安裝；為增強使用壽命，和可靠性,最好閥體水平安，裝線圈向上。
電壓：AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V +10%允許波動可選配德國NASS線圈 可配防爆線圈
防爆線圈:合格證號:GYB03616X 防爆標志:ExmI//‖T4 符合標準: GB3836.1-2000、GB3836.9-1990
密封件:可采用NBR、VITON、EPDM等多種，以適用不同流體的開關控制

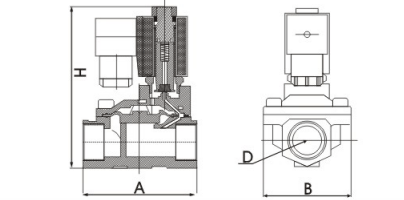

內部結構外形式、尺寸圖

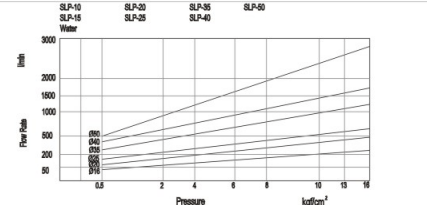

流量曲線表
SLP銅系列二位二通電磁閥〈常閉型〉
型號規格表
| 接管 口徑 |
流量 通徑 mm |
CV值 | 最小 壓力 |
壓力差（Kgf/cm2) 最大工作壓力 |
最大 溫度 ℃ |
線圈 配置 |
功率 | 線圈 等級 |
外行尺寸 長×寬×高 A×B×H |
重量 KG |
訂貨型號 |
|||
|
VA AC220V |
W DC24V |
|||||||||||||
| 空氣 瓦斯 |
水、熱水液體 | 輕油 | ||||||||||||
| 3/8" | 13 | 4.5 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 66×48×107 | 0.8 | SLP1DF02N1C13 |
| 13 | 4.5 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 66×48×107 | 0.8 | SLP1DF02E1C13 | ||
| 13 | 4.5 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 66×48×107 | 0.8 | SLP1DF02V1C13 | |
| 1/2" | 13 | 4.5 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 66×48×107 | 0.7 | SLP1DF02N1D13 |
| 13 | 4.5 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 66×48×107 | 0.7 | SLP1DF02E1D13 | ||
| 13 | 4.5 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 66×48×107 | 0.7 | SLP1DF02V1D13 | |
| 3/4" | 20 | 7.6 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 75×58×112 | 0.9 | SLP1DF02N1E20 |
| 20 | 7.6 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 75×58×112 | 0.9 | SLP1DF02E1E20 | ||
| 20 | 7.6 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 75×58×112 | 0.9 | SLP1DF02V1E20 | |
| 1" | 25 | 12 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 96×70×131 | 1.4 | SLP1DF02N1G25 |
| 25 | 12 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 96×70×131 | 1.4 | SLP1DF02E1G25 | ||
| 25 | 12 | 0.5 | 16 | 16 | 13 | 120 |
D |
22 | 13 | F | 96×70×131 | 1.4 | SLP1DF02V1G25 | |
| 11/4" | 35 | 22 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02N1H35 |
| 35 | 22 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02E1H35 | ||
| 35 | 22 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 131×96×146 | 2.8 | SLP1DF02V1H35 | |
| 11/2" | 40 | 30 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02N1J40 |
| 40 | 30 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02E1J40 | ||
| 40 | 30 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 131×96×146 | 2.7 | SLP1DF02V1J40 | |
| 2" | 50 | 48 | 0.5 | 16 | 16 | 13 | 80 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02N1K50 |
| 50 | 48 | 0.5 | 16 | 16 | 130 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02E1K50 | ||
| 50 | 48 | 0.5 | 16 | 16 | 13 | 120 | D | 22 | 13 | F | 165×120×167 | 4.8 | SLP1DF02V1K50 | |
